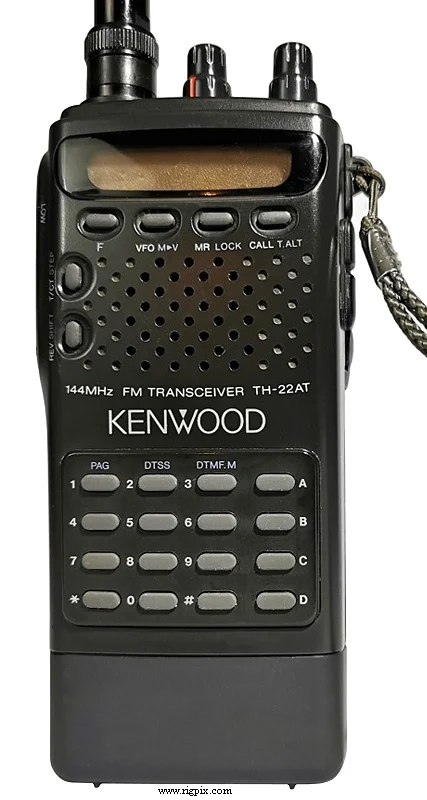

TH-22AT
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF диапазона |
|---|---|
| Диапазон частот | США TX: 144-148 МГц RX: 144-148 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 кГц |
| Стабильность частоты | ±? ppm при температуре от -20 до +60°C (-4 до 140°F) |
| Режим | FM |
| Количество каналов / управление памятью | 40 регулярных 1 вызов Неразрушаемое EEPROM хранение |
| Смещение ретранслятора / сдвиг | ±600 кГц |
| Источник питания | 4-15 В постоянного тока батарея (номинальное напряжение 6 В) или 5-16 В внешнего источника питания |
| Ток потребления / мощность | При приёме: 15-45 мА (с подавителем шума)Передача: 0.25-1.6 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 56*117*24 мм (2.2*4.6*0.95 дюйма), включая PB-32 |
| Вес | 290 г (10.2 унции), включая PB-32, антенну, наплечный ремень и крючок для ремня |
| Другие особенности | Кодер CTCSS/PL. Кнопочный набор DTMF. Подсветка дисплея. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 45.05 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (уровень SINAD 12 дБ) |
| Избирательность | 12 кГц (-6 дБ)28 кГц (-40 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговорителя | 200 мВт при искажении 10% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | 2.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | ВысокийСреднийНизкий 2 м: 3-5 Вт500 мВт30 мВт |
|---|---|
| 2 м | 3-5 Вт |
| Модуляционная система | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / трёхконтактный разъём (3.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1994-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| BC-17 BH-6 BT-9 BT-32 DTP-2 EMC-3 HB-2 HMC-3 KSC-8A KSC-14 PB-30 PB-32 PB-33 PB-34 PG-2W PG-3J RA-5 SC-37 SC-38 SC-39 SC-40 SMC-31 SMC-32 SMC-33 SMC-34 TSU-8 VC-H1 WR-2 | Зарядное устройство для стены Универсальный кронштейн Зарядный кейс для батареи. Четыре аккумулятора типа R6/AA Зарядный кейс для батареи. Пять аккумуляторов типа R6/AA Кнопочный набор DTMF Микрофон с наушником Наплечный ремень Головной телефон с функцией VOX/PTT Компактное зарядное устройство Быстрый заряд Стандартный аккумуляторный блок, 4.8 В, ёмкость 600 мАч Стандартный аккумуляторный блок, 6 В, ёмкость 600 мАч Длительный аккумуляторный блок, 6 В, ёмкость 1200 мАч Высокомощный аккумуляторный блок, 9.6 В, ёмкость 600 мАч Кабель постоянного тока Фильтрованный кабель прикуривателя Антенна телескопическая длиной 2 м/70 см Мягкая сумка для PB-30 & PB-32 Мягкая сумка для PB-30 & BT-9 Мягкая сумка для PB-33 & PB-34 Мягкая сумка с плечевым ремнём Громкоговоритель-микрофон Громкоговоритель-микрофон Громкоговоритель-микрофон с дистанционным управлением Громкоговоритель-микрофон с тремя функциональными клавишами и регулятором громкости Устройство декодирования CTCSS/PL Коммуникационный визуализатор (единица SSTV) Водонепроницаемая сумка |
