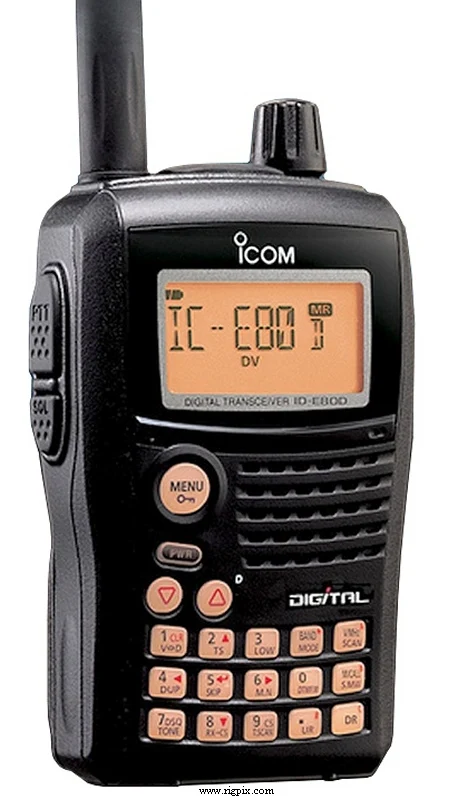

IC-E80D
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазонов VHF/UHF |
|---|---|
| Диапазон частот | TX: 144-146 / 430-440 МГцRX: 0.495-999.99 МГц |
| Шаг перестройки | 5 / 6.25 / 8.33 / 9 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 / 125 / 200 кГц |
| Стабильность частоты | ±2.5 ppm @ -20 до +60°C (-4 до 140°F) |
| Режимы работы | TX: FM / NFM и DV (D-Star: GMSK 2.4/4.8 kbps голос) RX: AM / FM / NFM / WFM и DV (D-Star: GMSK 2.4/4.8 kbps голос) |
| Количество каналов / управление памятью | 1000 регулярных с альфа-метками 50 сканируемых краёв 2 вызова Приоритетный мониторинг Неразрушаемая память |
| Смещение / сдвиг ретранслятора / репитера | ±0 до 159.995 в шагах по 5 кГц |
| Источник питания | 7.4 В постоянного тока (аккумуляторный блок) или 10-16 В постоянного тока (внешний источник) |
| Ток потребления / мощность | RX: 30-215 мАТХ: 0.4-2.1 А |
| Импеданс антенны / разъём | 50 Ом / SMA |
| Габариты (Ш*В*Г) | 58*103*34 мм (2.28*4.06*1.34") |
| Вес | 290 г (10.23 унции), включая антенну и BP-217 аккумуляторный блок |
| Другие особенности | CCSS/PL и DTCS со сканированием тонов. DTMF. Импульсный тон 1750 Гц. Устойчивость к брызгам IPX4. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (AM/FM/NFM/DV) 1-е промежуточное: 61.65 МГц 2-е промежуточное: 450 кГц Супергетеродин с тройным преобразованием (WFM) 1-е промежуточное: 59.25 МГц 2-е промежуточное: 13.35 МГц 3-е промежуточное: 1.95 МГц |
|---|---|
| Чувствительность | AM (10 дБ SNR): 0.495-5 МГц: 1.3 мкВ 5-30 МГц: 0.56 мкВ 118-137 МГц: 0.5 мкВ 222-247 МГц: 0.79 мкВ 247-330 МГц: 1 мкВ FM (12 дБ SINAD): 1.625-30 МГц: 0.4 мкВ 30-76 МГц: 0.25 мкВ 76-118 МГц: 0.25 мкВ 118-174 МГц: 0.14 мкВ 174-260 МГц: 0.32 мкВ 260-350 МГц: 0.32 мкВ 350-470 МГц: 0.16 мкВ 470-600 МГц: 0.32 мкВ 600-1000 МГц: 0.56 мкВ WFM (12 дБ SINAD): 76-108 МГц: 1 мкВ 175-222 МГц: 1.8 мкВ 470-770 МГц: 2.5 мкВ DV (4.8 kbps, BER 1%): диапазон любительских радиостанций VHF: 0.22 мкВ Диапазон любительских радиостанций UHF: 0.22 мкВ |

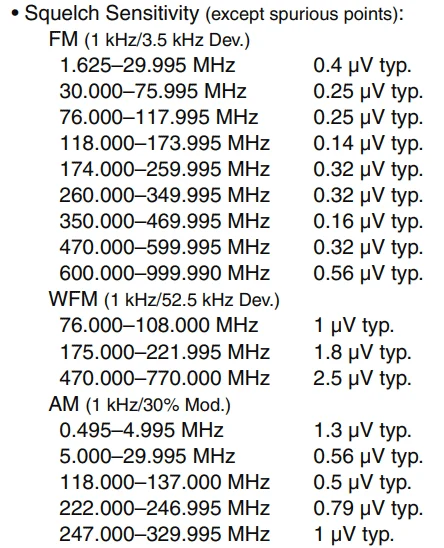

| Уровень срабатывания шумоподавителя | Матрица шумоподавления |
| Фактор шума | — |
| Избирательность | AM/FM 50 дБ NFM/DV 45 дБ WFM 300 кГц (-3 дБ)700 кГц (-20 дБ) |
| Отношение изображения к сигналу | VHF: >60 дБ UHF: >50 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 300 мВт при искажении 10% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | TRS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ВысокийСредний 1Средний 2Низкий 1 2 м:5 Вт2.5 Вт500 мВт100 мВт 70 см:5 Вт2.5 Вт500 мВт100 мВт |
|---|---|
| 2 м | 5 Вт |
| 70 см | 5 Вт |
| Модуляционная система | FM: Переменная реактивная частотная модуляцияDV: Реактивная частотная модуляция GMSK |
| Максимальное отклонение FM-модуляции (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спуровые излучения | Лучше чем -13 дБм (Низкий уровень) |
| Импеданс микрофона / разъём | 2 КОм / штекер ?-пин |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2009-20xx |
|---|---|
| Дополнительная информация | — |
| AD-92SMA BC-139 BC-167ND BP-216 BP-217 CP-12L CP-19R CS-80/880 HM-75A HM-131 HM-153 HM-166 HM-189GPS HS-85 LC-163 MB-86 OPC-254L OPC-474 OPC-478 OPC-1529R SP-13 | Адаптер антенного разъёма Зарядное устройство для настольного использования Зарядное устройство для аккумуляторов Аккумуляторный блок (2 аккумулятора типа R6/AA) Литий-ионный аккумуляторный блок 7.4 В, 1500 мАч Кабель прикуривателя автомобиля с фильтром помех Кабель прикуривателя автомобиля с DC-DC конвертером Программное обеспечение клоном Радиостанция-клон Радиостанция-компьютер Клоновая кабель Радио-компьютер Клоновая кабель Данные коммуникационный кабель Наушники Микрофон-наушник Микрофон-наушник с интегрированным PTT Головные телефоны с VOX/PTT устройством Сумка для переноски Свинг-браслетный зажим Кабель питания постоянного тока Клоновая кабель (радио к радио) Радио-компьютер клоновая кабель Коммуникативный кабель наушников |
