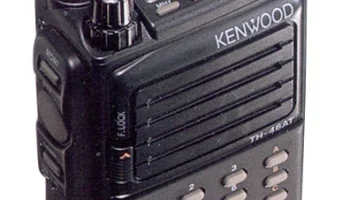

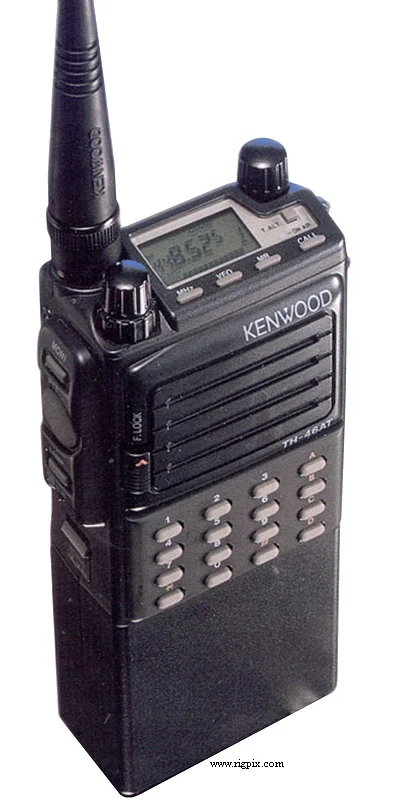

TH-46AT
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик диапазона UHF |
|---|---|
| Диапазон частот | США TX: 438-450 МГц RX: 438-450 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 кГц |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Каналы / управление памятью | 20 регулярных каналов Каналы 11-20 могут также хранить нечетные разбиения 1 вызов RAM хранение с резервированием литиевой батареи |
| Повторитель смещения / сдвиг | ±5 МГц |
| Источник питания | 5-12 В постоянного тока (в зависимости от блока батарей)или 6-16 В постоянного тока внешний (разъём барреля, центр положительный) |
| Ток потребления / мощность | При приёме: 65 мА (с подавителем шума)Передача: 0.15-2 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 58*135*30 мм (2.28*5.32*1.18") |
| Вес | 380 г (13.4 унции), с блоком батарей и антенной |
| Другие особенности | DTMF-клавиатура. Подсветка дисплея. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 30.825 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.18 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)28 кГц (-40 дБ) |
| Отношение изображения к сигналу | — |
| Выходная мощность низкочастотного сигнала / громкоговорителя | 200 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 2.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ВысокийНизкийEL 70 см: 2-5 Вт500 мВт20 мВт Мощный режим передачи зависит от напряжения / блока батарей. |
|---|---|
| 70 см | 2-5 Вт |
| Модуляционная система | Реактивное сопротивление |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / 3-проводной (3.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1989-1990 гг. (прекращено производство) |
|---|---|
| Дополнительная информация | — |
| BC-2 BC-9 BC-10 BC-11 BC-12 BM-1 BT-6 BT-7 DTP-1 DTU-1 HMC-2 HS-7 HS-8 PB-5 PB-6 PB-7 PB-8 PB-9 PB-10 PB-11 PG-2W PG-3F RA-3 SC-24 SC-25 SC-26 SMC-31 SMC-32 SMC-33 TSU-7 WR-1 | Зарядное устройство для PB-10 только Зарядное устройство для PB-6 и PB-7 Компактное зарядное устройство Быстрозарядное зарядное устройство Только для PB-10 Зарядное устройство для нижней крышки Зарядное устройство для батарейного отсека Шесть батареек типа R6 / AA Батарейный отсек Четыре батарейки типа R6 / AA ДTMF клавиатура ДTMF модуль Головной телефон с функцией VOX/PTT Микро наушники Микро наушники Никель-кадмиевый аккумулятор 7.2 В, 200 мАч Никель-кадмиевый аккумулятор 7.2 В, 600 мАч Никель-кадмиевый аккумулятор 7.2 В, 1100 мАч Никель-кадмиевый аккумулятор 12 В, 600 мАч со встроенным зарядным устройством Никель-кадмиевый аккумулятор 7.2 В, 600 мАч Никель-кадмиевый аккумулятор 6 В, 1200 мАч или 12 В, 600 мАч (выбирается) Кабель питания постоянного тока Разъем прикуривателя с фильтром Антенная штанга телескопическая для 2 м Мягкая сумка Мягкая сумка Мягкая сумка Громкоговоритель-микрофон Громкоговоритель-микрофон Удалённый громкоговоритель-микрофон Устройство CTCSS/PL Водонепроницаемая сумка |
