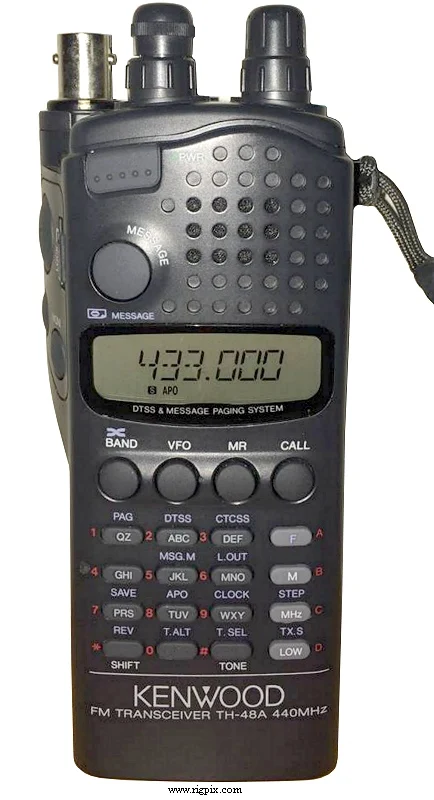

TH-48A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик УКВ диапазона |
|---|---|
| Диапазон частот | США TX: 438-450 МГц RX: 118-174 / 438-450 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 кГц |
| Стабильность частоты | ±? ppm @ -20 до +60°C (-4 до +140°F) |
| Режим работы | TX: FMRX: AM / FM |
| Количество каналов / управление памятью | 40 регулярных с шестизначными буквенными метками (240 регулярных с опцией ME-1) 1 вызов Неразрушимое EEPROM хранение Некоторые дополнительные настройки хранятся в RAM с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | ±0 до 99.9 МГц с шагом 100 кГц (по умолчанию ±5 МГц) |
| Источник питания | 6.3-12 В постоянного тока (в зависимости от блока батарей)или 7.2-16 В постоянного тока внешний источник |
| Ток потребления / мощность | RX: 57 мА (заглушенный режим)TX: 95 мА до 1.6 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 50*116*38 мм (1.97*4.57*1.5") |
| Вес | 330 г (11.64 унции), включая PB-13, антенну, наплечный ремень и крючок для ремня |
| Другие особенности | CTCSS/PL. DTMF и DTSS. 24 часовой таймер с будильником и таймером. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 45.05 МГц 2-я ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.2 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ) 28 кГц (-60 дБ) |
| Изоляция изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 200 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 2.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ВысокийСреднийНизкийЭл 70 см: 2-5 Вт2.5 Вт500 мВт20 мВт Примечание: уровень выходной мощности зависит от напряжения питания |
|---|---|
| 70 см | 2-5 Вт |
| Модуляционная система | Реактивное сопротивление |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / трёхконтактный (3.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 1992-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| BC-14 BC-15 BH-6 BT-8 EMC-1 HMC-2 ME-1 PB-13 PB-14 PG-2W PG-3F SC-33 SC-34 SMC-31 SMC-32 SMC-33 SMC-34 WR-2 | Зарядное устройство для стены Быстрозарядное устройство Универсальный кронштейн Зарядный блок батарей. Шесть батареек типа LR6 / AA Клиповый микрофон с наушниками Наушники с функцией VOX/PTT Расширение памяти Устройство расширения памяти Никель-кадмиевый аккумуляторный блок. 7.2 В, 700 мАч Никель-кадмиевый аккумуляторный блок. 12 В, 300 мАч Кабель постоянного тока Кабель постоянного тока с фильтрованным штекером прикуривателя Мягкая сумка, предназначена для использования с BT-8 и PB-13 Мягкая сумка, предназначена для использования с PB-14 Микрофон-громкоговоритель Микрофон-громкоговоритель Микрофон-громкоговоритель с дистанционным управлением Водонепроницаемая сумка |
