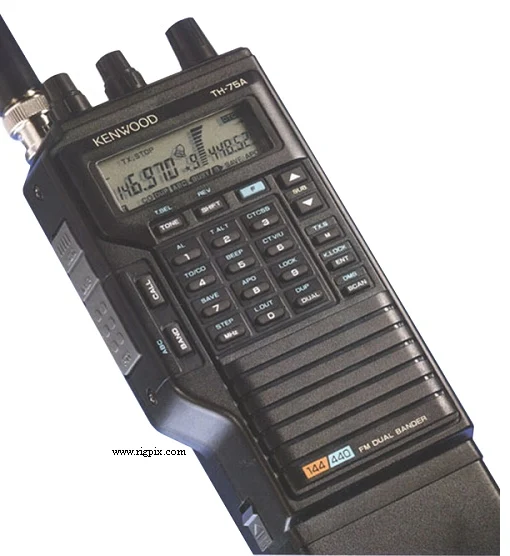

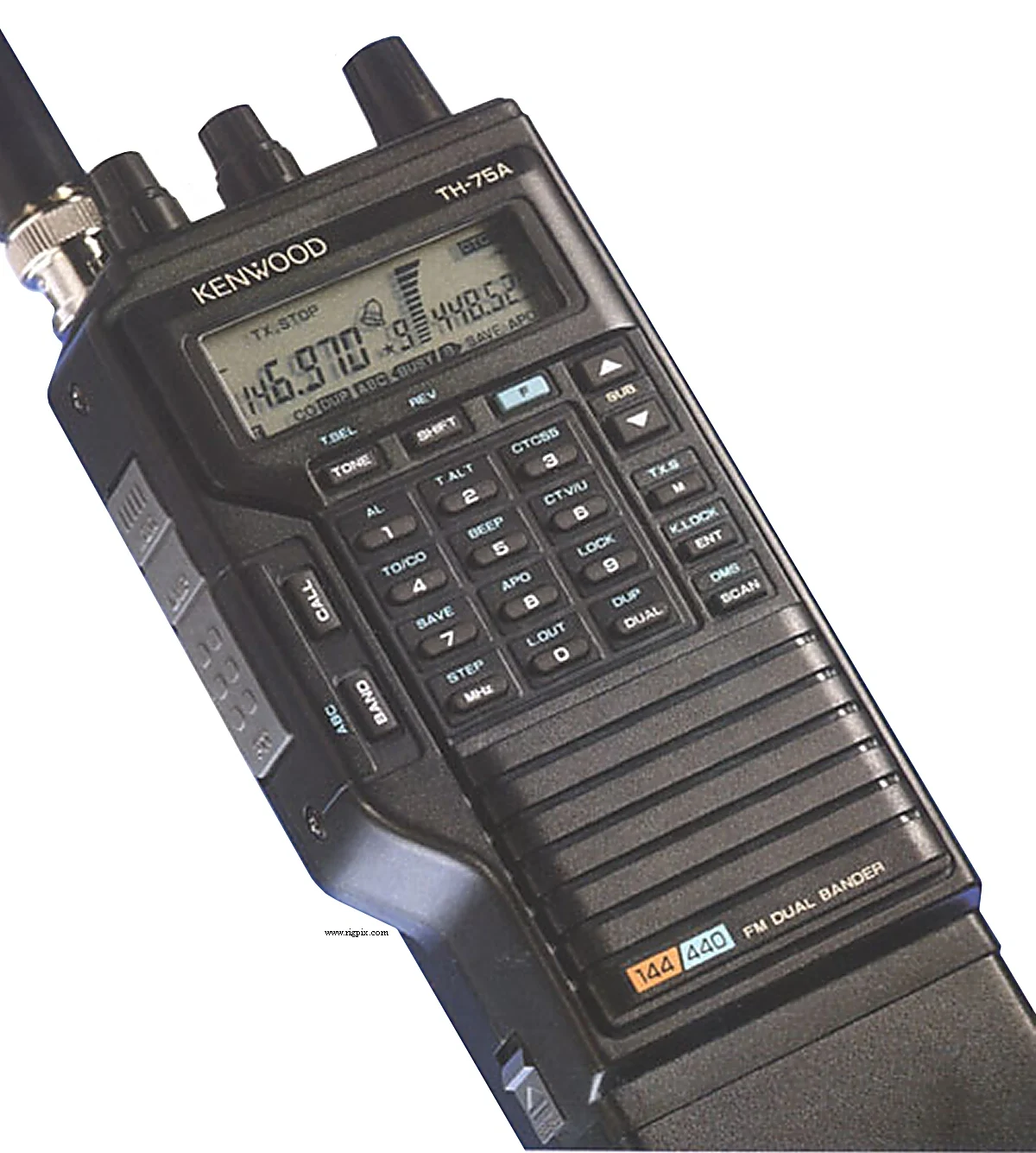

TH-75A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазонов VHF/UHF |
|---|---|
| Диапазон частот | TX США: 144-148 / 438-450 МГц RX: 141-164 / 438-450 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 кГц |
| Степень стабильности частоты | ±? ppm |
| Режим работы | FM |
| Каналы / управление памятью | 20 регулярных канала (10 на каждый диапазон) Канал 0, 1 и 2 на каждом диапазоне могут также хранить нечетные сдвиги 2 вызова (по одному на каждый диапазон) Хранение в RAM с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | 2 м: ±600 кГц 70 см: ±5 МГц |
| Источник питания | 6.3-12 В постоянного тока (в зависимости от блока батарей)или 6.3-16 В постоянного тока внешний (разъём баррельного штекера, центральный положительный) |
| Ток потребления / мощность | При приёме: 12-100 мА При передаче: 0.6-1.5 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 58*179*30 мм (2.28*7.05*1.18") |
| Вес | 520 г (18.34 унции), включая PB-6 и антенну |
| Другие особенности | CTCSS/PL (TSU-6 входит в комплект для США и Канады). Звуковой тон вызова 1750 Гц Двойной приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 16.9 МГц (2 м) — 59.525 МГц (70 см) 2-я ПЧ: 455 кГц |
|---|---|
| Чувствительность | 2 м: 0.16 мкВ (12 дБ SINAD) 70 см: 0.18 мкВ (12 дБ SINAD) |
| Чувствительность шумоподавителя | Менее 0.1 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | 12 кГц (-6 дБ)28 кГц (-40 дБ) |
| Изоляция по зеркальному каналу | — |
| Выходная мощность звукового сигнала / громкоговоритель | 400 мВт при искажении 10% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | TS «подминиджек» (2.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокая@13.8 В Высокая@9 В Высокая@7.2 В Низкая 2 м: 5 Вт 3 Вт 1.5 Вт 500 мВт 70 см: 5 Вт 2.5 Вт 1.5 Вт 500 мВт |
|---|---|
| 2 м | 5 Вт |
| 70 см | 5 Вт |
| Модуляционная система | Реактивный контур |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | 2 м: лучше чем -60 дБ 70 см: лучше чем -50 дБ |
| Импеданс микрофона / разъём | 2 кОм / TRS «миниджек» (3.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1989-1990 гг. (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| BC-9 BC-10 BC-11 BT-6 HMC-2 HS-7 HS-8 PB-5 PB-6 PB-7 PB-8 PB-9 PG-2V PG-3E RA-3 SC-22 SC-23 SMC-31 SMC-32 TSU-6 WR-1 | Зарядное устройство для сети. Для PB-6 и PB-7 Компактное зарядное устройство Быстрозарядное устройство Зарядный кейс для батарей. Шесть батарей типа R6 / AA Головной телефон с функцией VOX/PTT Микро наушники Микро головные телефоны Никель-кадмиевый аккумуляторный блок. Напряжение 7.2 В, ёмкость 200 мАч Никель-кадмиевый аккумуляторный блок. Напряжение 7.2 В, ёмкость 600 мАч Никель-кадмиевый аккумуляторный блок. Напряжение 7.2 В, ёмкость 1100 мАч Никель-кадмиевый аккумуляторный блок напряжением 12 В, ёмкостью 600 мАч со встроенным зарядным устройством. Никель-кадмиевый аккумуляторный блок напряжением 7.2 В, ёмкостью 600 мАч с кабелем постоянного тока Разъём для подключения к прикуривателю Автомобильный кабель с фильтром Антенная мачта телескопическая для диапазона 2 м Мягкий чехол для использования с PB-5, PB-6 и BT-6 Мягкий чехол для использования с PB-7, PB-8 и PB-9 Микрофон-громкоговоритель Микрофон-громкоговоритель Устройство CTCSS/PL Водонепроницаемый мешок |
