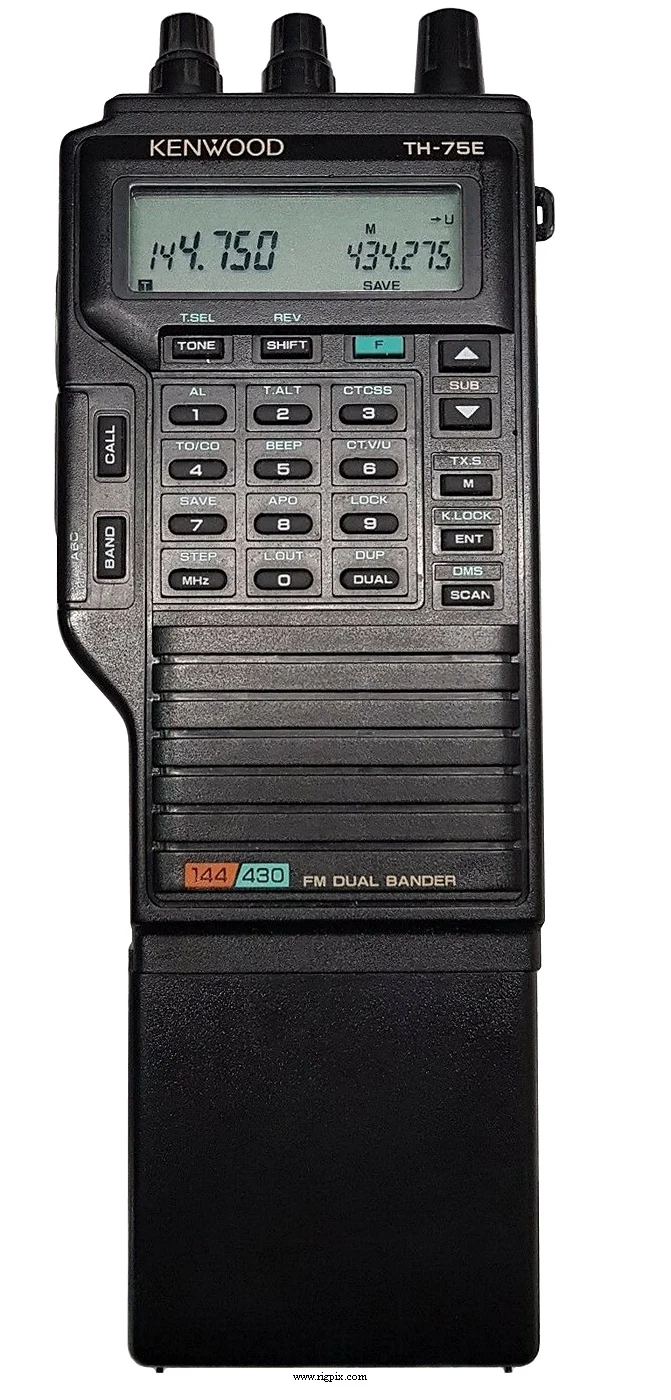

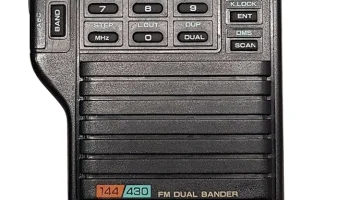

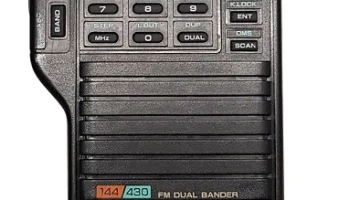

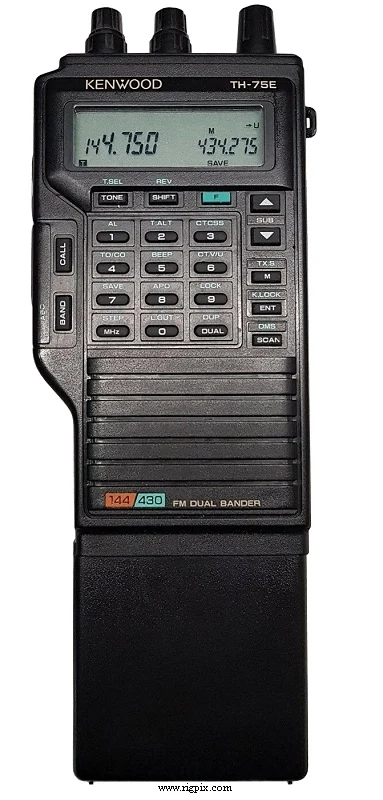

TH-75E
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 144-146 / 430-440 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 кГц |
| Стабильность частоты | ±? ppm |
| Режим работы | FM |
| Каналы / управление памятью | 20 регулярных канала (10 на каждую полосу) Каналы 0, 1 и 2 на каждой полосе также могут хранить нечетные сдвиги 2 вызова (по одному на каждую полосу) Хранение в RAM с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | 2 м: ±600 кГц70 см: ±1.6 МГц и -7.6 МГц |
| Источник питания | 6.3-12 В постоянного тока (в зависимости от блока батарей)или 6.3-16 В постоянного тока внешний (штекер барреля, центральный положительный) |
| Ток потребления / мощность | Прием: 12-100 мАПередача: 0.6-1.5 А |
| Импеданс антенны / разъем | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 58*179*30 мм (2.28*7.05*1.18") |
| Вес | 520 г (18.34 унции), с PB-6 и антенной |
| Другие особенности | Тональный вызов 1750 Гц. Двойной приемник. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 16.9 МГц (2 м) — 59.525 МГц (70 см) 2-я ПЧ: 455 кГц |
|---|---|
| Чувствительность | 2 м: 0.16 мкВ (12 дБ SINAD) 70 см: 0.18 мкВ (12 дБ SINAD) |
| Чувствительность шумоподавителя | Менее 0.1 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | 12 кГц (-6 дБ)28 кГц (-40 дБ) |
| Изоляция по зеркальному каналу | — |
| Выходная мощность ЗЧ / громкоговоритель | 400 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «субминиджек» (2.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокая@13.8В Высокая@9В Высокая@7.2В Низкая 2 м:5 Вт3 Вт1.5 Вт500 мВт 70 см:5 Вт2.5 Вт1.5 Вт500 мВт |
|---|---|
| 2 м | 5 Вт |
| 70 см | 5 Вт |
| Модуляционная система | Реактивная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | 2 м: Лучше чем -60 дБ70 см: Лучше чем -50 дБ |
| Импеданс микрофона / разъем | 2 КОм / TRS «миниджек» (3.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1989-1990 (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена 1989 года в Швеции: SEK 4995:- |
| BC-9 BC-10 BC-11 BT-6 HMC-2 HS-7 HS-8 PB-5 PB-6 PB-7 PB-8 PG-2V PG-3E RA-3 SC-22 SC-23 SMC-31 SMC-32 TSU-6 WR-1 | Зарядное устройство для стены. Для PB-6 и PB-7 Компактное зарядное устройство Быстрозарядное устройство Зарядный футляр для батарей. Шесть батареек типа R6 / AA Головной телефон с функцией VOX/PTT Микро наушники Микро наушники NiCd аккумуляторный блок. 7.2 В, 200 мАч NiCd аккумуляторный блок. 7.2 В, 600 мАч NiCd аккумуляторный блок. 7.2 В, 1100 мАч NiCd аккумуляторный блок. 12 В, 600 мАч Кабель питания постоянного тока Разъем прикуривателя с фильтром Телесная антенна для 2 м Мягкий чехол, предназначенный для использования с PB-5, PB-6 и BT-6 Мягкий чехол, предназначенный для использования с PB-7 и PB-8 Громкоговоритель-микрофон Громкоговоритель-микрофон Устройство CTCSS/PL Водонепроницаемая сумка |
