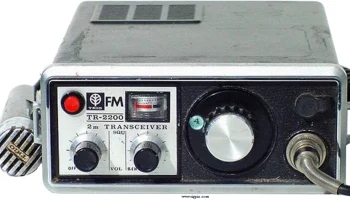

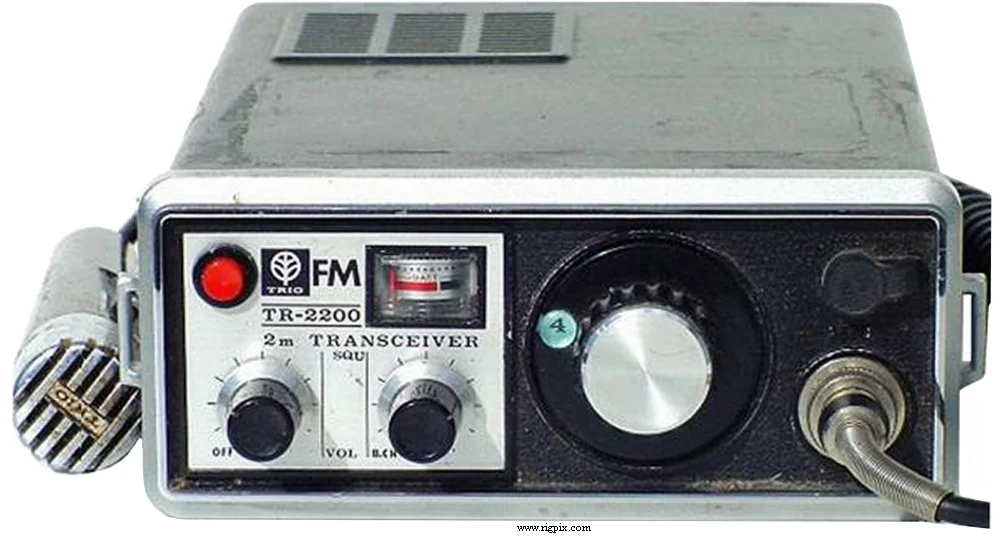

TR-2200
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF диапазона |
|---|---|
| Диапазон частот | TX: 144-146 MHz RX: 144-146 MHz |
| Настройка | Канализированная |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Количество каналов / управление памятью | 6 регулярных (два кварца на канал) |
| Смещение ретранслятора / сдвиг | Согласно кварцам |
| Источник питания | От сети: 100 В переменного тока (японская версия от компании Trio)или 10.5-15.5 В постоянного тока (разъём-барашек) |
| Ток потребления / мощность | Прием: 38 мА Передача: 420 мА |
| Импеданс антенны / разъём | 50 Ом / SO-239 и встроенный телескопический штырь |
| Габариты (Ш*В*Г) | 135*58*181 мм (5.32*2.28*7.13") |
| Вес | 1.7 Кг (3.75 фунта), включая батареи и микрофон |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 1 мкВ (соотношение сигнал/шум 20 дБ) |
| Избирательность | 10 кГц (-6 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 500 мВт при искажении 10% /? Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 1 Вт |
|---|---|
| Система модуляции | Реактивный фазовый сдвиг |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц (максимум ±15 кГц) |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | 500 Ом / 3-контактный (металлический замок-разъём) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1970-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Также см. Drake TR-22 |
| - | - |
