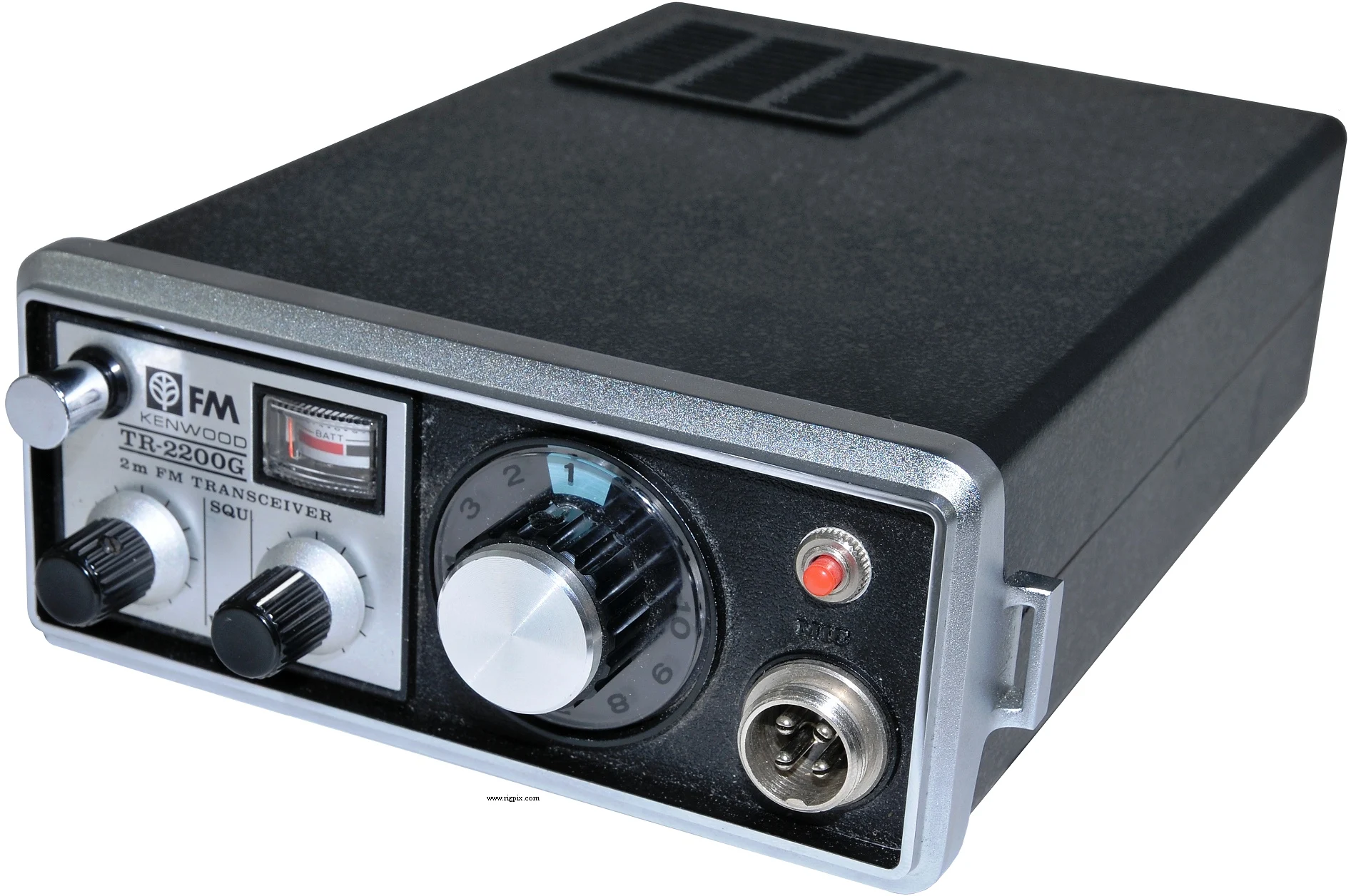

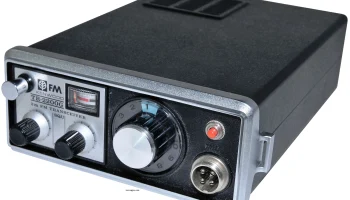

TR-2200G
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-146 MHz RX: 144-146 MHz |
| Настройка частоты | Канализированная |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Количество каналов / управление памятью | 12 регулярных (Два кварца на канал) |
| Смещение ретранслятора / сдвиг | Согласно кварцам |
| Источник питания | 10.4-15.2 В постоянного тока (Десять батарей типа R6/AA) или 10.4-15.2 В постоянного тока внешний (3-контактный разъем для версии Kenwood) Разъем барреля (Центральный положительный) для версии Trio |
| Ток потребления / мощность | RX: 55 мАТХ: Макс 420 мА |
| Импеданс антенны / разъём | 50 Ом / SO-239 и телескопическая антенна |
| Габариты (Ш*В*Г) | 135*58*191 мм (5.32*2.28*7.52") |
| Вес | 1.8 Кг (3.97 фунта), с батареями и микрофоном |
| Другие особенности | Тональный вызов 1750 Гц (только версия Kenwood). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 1 мкВ (20 дБ SNR) |
| Избирательность | 16 кГц (-6 дБ)32 кГц (-50 дБ) |
| Изоляция от изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 500 мВт при 10% искажении /? Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | 1 Вт |
|---|---|
| Система модуляции | Фазовая манипуляция переменной реактивностью |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц (Регулируется до ±7.5 кГц) |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (Металлический соединительный разъем) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1973-197x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| - | - |
