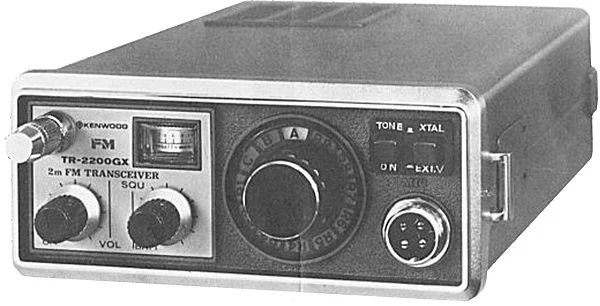

TR-2200GX
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-146 MHz RX: 144-146 MHz |
| Настройка | Канализированная |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Количество каналов / управление памятью | 12 регулярных (два кварца на канал) |
| Смещение ретранслятора / сдвиг | Согласно кварцам |
| Источник питания | 9.6-15.6 В постоянного тока (десять батарей типа R6 / AA)или9.6-15.6 В постоянного тока внешний (3-контактный разъем) |
| Ток потребления / мощность | RX: 45 мА (с подавителем шума)TX: Макс. 700 мА |
| Импеданс антенны / разъём | 50 Ом / SO-239 и встроенный телескопический штырьковый антенный элемент |
| Габариты (Ш*В*Г) | 135*58*191 мм (5.32*2.28*7.52") |
| Вес | 1.6 Кг (3.53 фунта), с батареями и микрофоном |
| Другие особенности | Тональный вызов 1750 Гц. Опция VFO. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 1 мкВ (30 дБ SNR) |
| Избирательность | 16 кГц (-6 дБ)32 кГц (-60 дБ) |
| Изоляция от изображения сигнала | — |
| Выходная мощность звукового сигнала / громкоговорителя | 700 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | 2 Вт |
|---|---|
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Эмиссия побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Великобритании в 1978 году: £139 (с установленным набором кварцев для 3 каналов) Новая цена в Великобритании в 1978 году: £169 (с установленным набором кварцев для 12 каналов) |
| ? | Внешний VFO |
