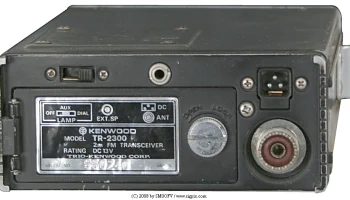

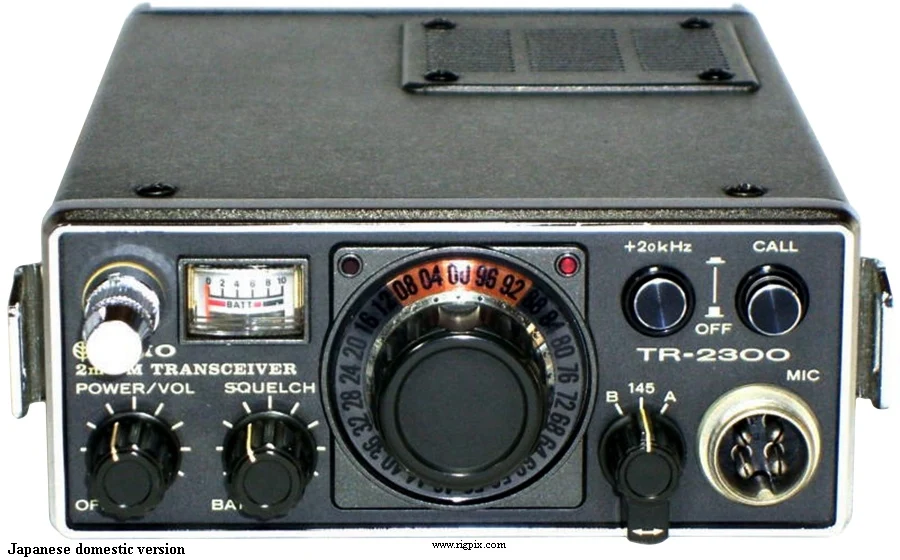

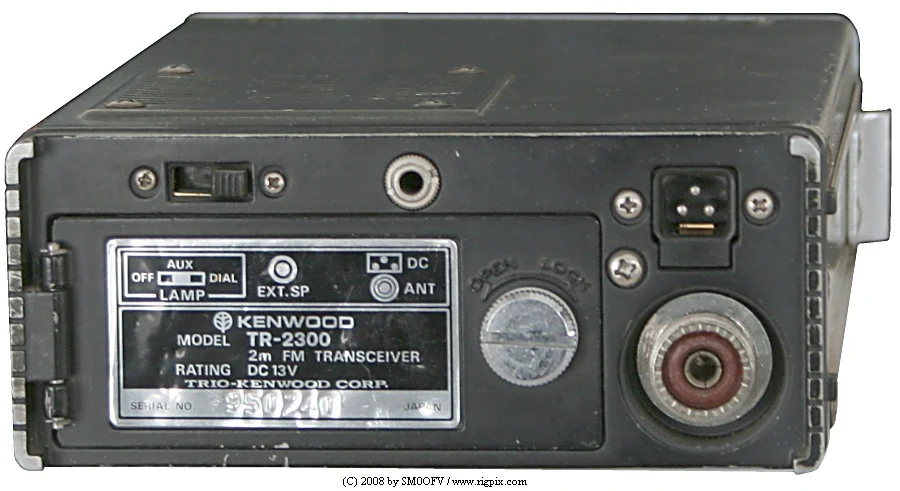

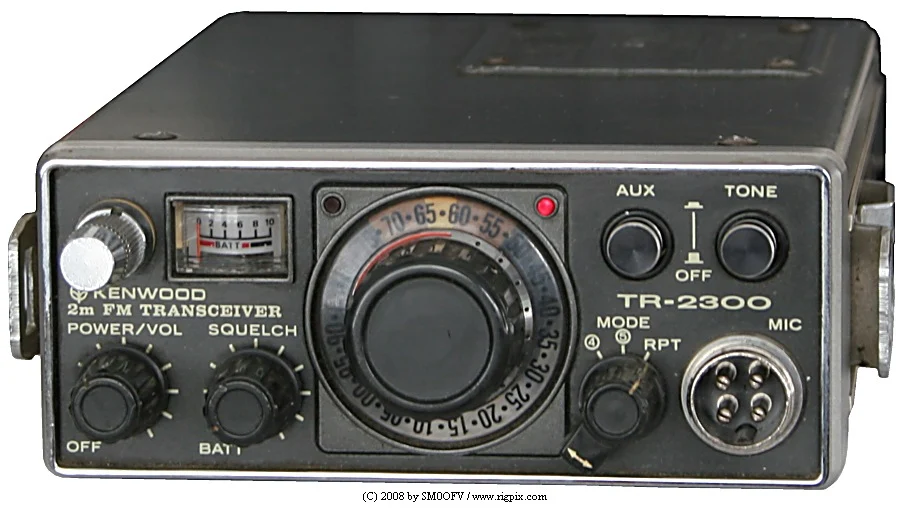

TR-2300
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частотв зависимости от версии | Общий рынок TX: 144.000-145.975 МГц RX: 144.000-145.975 МГц Рынок Японии TX: 145.000-145.980 МГц RX: 145.000-145.980 МГц |
| Шаг перестройки | 25 КГц (общий рынок)40 КГц и кнопка +20 КГц (рынок Японии) |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Каналы / управление памятью | 80 + 1 (общий рынок)50 включая кнопку +20 КГц каналов (рынок Японии) |
| Смещение ретранслятора / сдвиг | -600 КГц (общий рынок) |
| Источник питания | 9.6-13.5 В постоянного тока (десять никель-кадмиевых батарей типа R6/AA или девять щелочных батареек AA)или 9.6-16 В постоянного тока (разъём на три контакта) |
| Ток потребления / мощность | При приёме: 45 мА (с подавителем шума)Передача: максимум 450 мА |
| Импеданс антенны / разъём | 50 Ом / SO-239 или телескопическая антенна-мачта |
| Габариты (Ш*В*Г) | 122*51*175 мм (4.8*2.01*6.89") |
| Вес | 1.2 кг (2.65 фунта), с батареями |
| Другие особенности | Тональный вызов 1750 Гц (Европа). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 КГц — Керамический фильтр: CFT455F2 (общий рынок) |
|---|---|
| Чувствительность | 0.4 мкВ (20 дБ шумоподавления) |
| Избирательность | 14 КГц (-6 дБ)32 КГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 700 мВт при искажении 10% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | 1 Вт |
|---|---|
| Система модуляции | Непосредственная прямая модуляция переменной ёмкостью |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Эмиссия побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (металлический замок-замок разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1978-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| BC-1 PB-15 RA-1 | Зарядное устройство для аккумуляторов типа NiCd. Напряжение 12 В, ёмкость 450 мА·ч Антенна-рожок спирального типа. |
