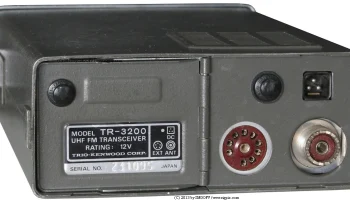

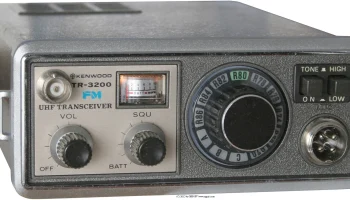

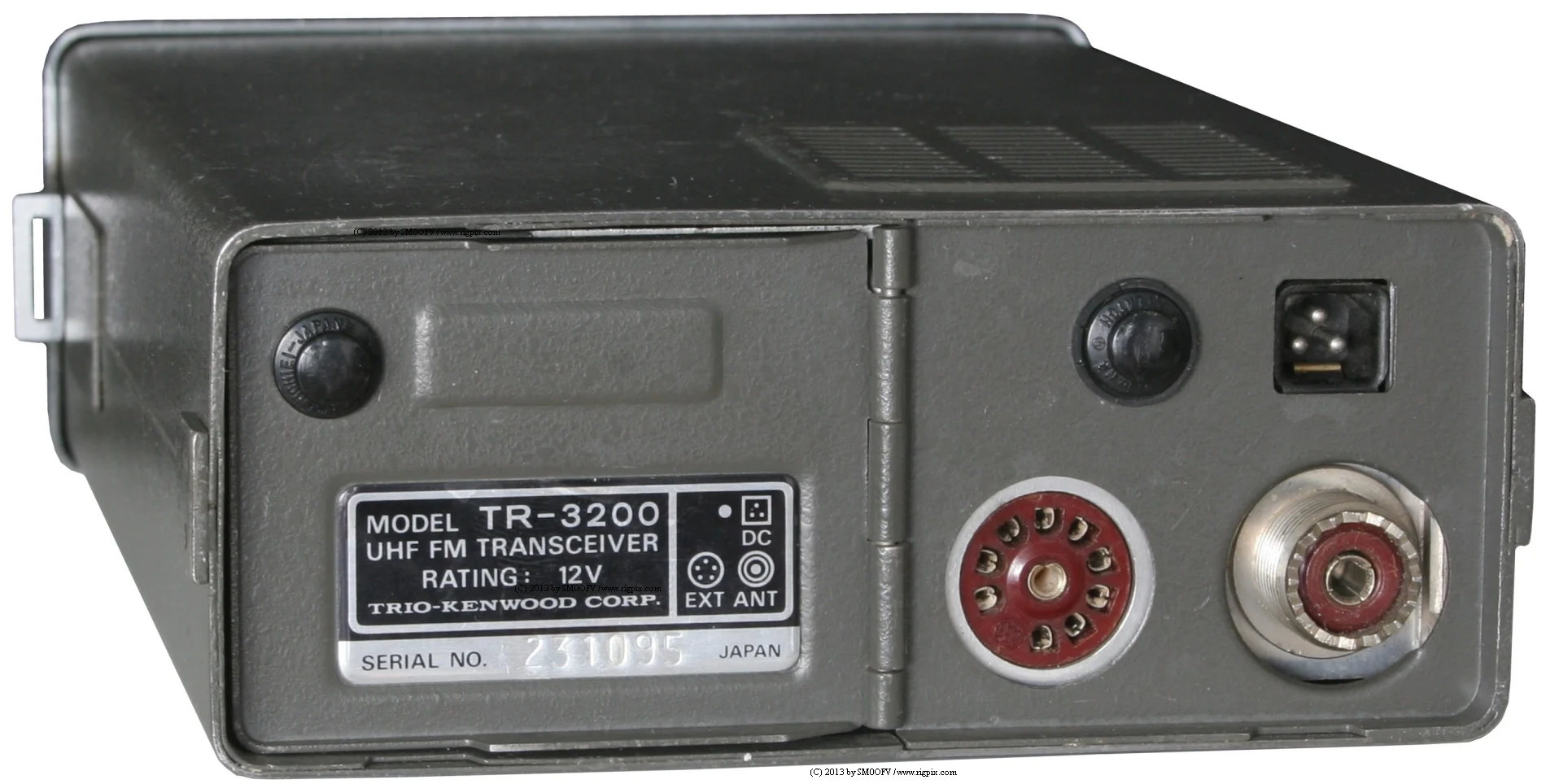

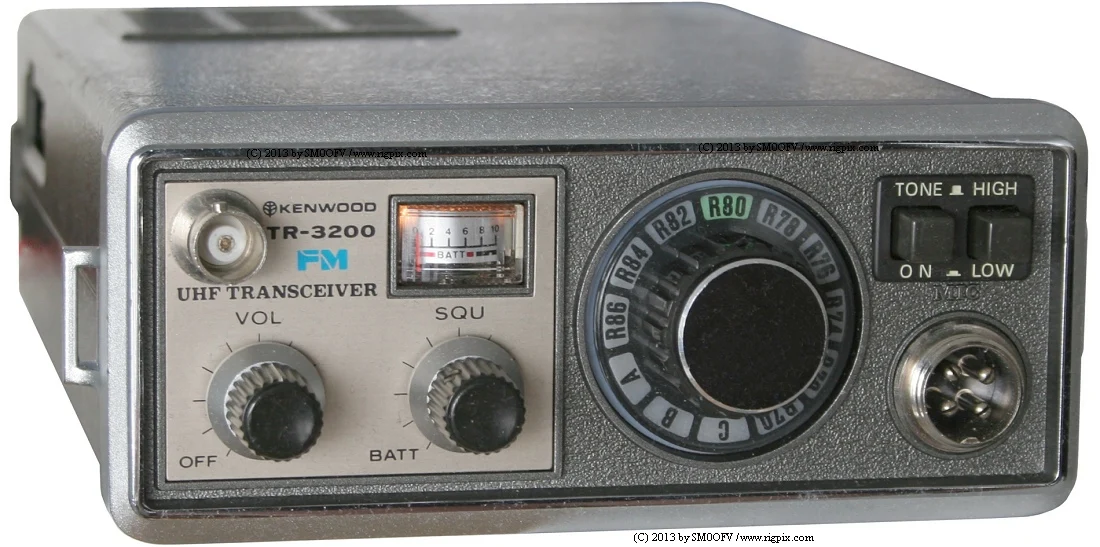

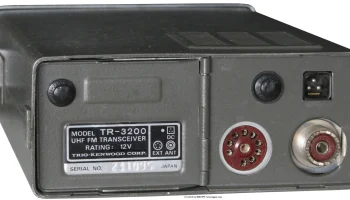

TR-3200
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | TX: 430-440 МГц RX: 430-440 МГц |
| Настройка | Канализированная |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Количество каналов / управление памятью | 12 регулярных (два кварца на канал) |
| Смещение ретранслятора / сдвиг | Согласно кварцам |
| Источник питания | 9.6-15.6 В постоянного тока (десять батарей типа R6/AA NiCd)или 9.6-15.6 В внешнего источника (3-контактный разъем) |
| Ток потребления / мощность | Прием: 50 мА (с подавителем шума)Передача: 550-750 мА при 13 В постоянного тока |
| Импеданс антенны / разъем | 50 Ом / разъем SO-239 сзади или резьбовой штекер для гибкой антенны спереди |
| Габариты (Ш*В*Г) | 135*58*191 мм (5.32*2.28*7.52") |
| Вес | 1.6 кг (3.53 фунта), включая батареи |
| Другие особенности | Тональный вызов частотой 1750 Гц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 1 мкВ (соотношение сигнал/шум 20 дБ) |
| Избирательность | 16 кГц (-6 дБ)32 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 700 мВт при искажении 10% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ВысокаяНизкая 70 см: 2 Вт400 мВт |
|---|---|
| 70 см | 2 Вт |
| Система модуляции | Фазовая модуляция переменной индуктивностью |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц (максимум ±7.5 кГц) |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъем | 500 Ом / 4-контактный (металлический соединительный разъем) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1976 году: SEK 1950:- |
| BC-1 | Зарядное устройство для стены |
