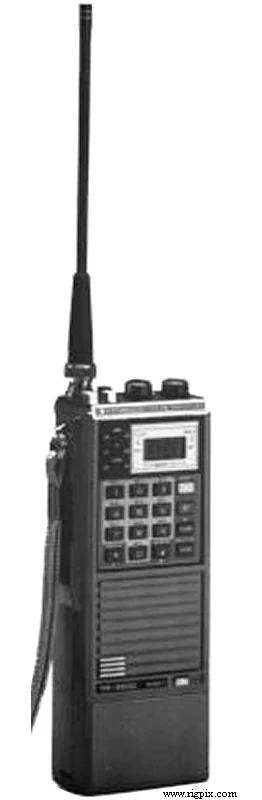

TR-3500
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер UHF диапазона |
|---|---|
| Диапазон частотв зависимости от версии | Европа: TX: 430.000-439.995 MHz RX: 430.000-439.995 MHz США: TX: 440.000-449.995 MHz RX: 440.000-449.995 MHz |
| Шаг перестройки | 5 КГц |
| Стабильность частоты | ±20 ppm @ -10 до +50°C (14 до 122°F) |
| Режим | FM |
| Каналы / управление памятью | 10 регулярных каналов памяти с резервированием литиевой батареи (CR2032) |
| Смещение ретранслятора / сдвиг | ±? МГц |
| Источник питания | 6.3-10.5 В постоянного тока |
| Ток потребления / мощность | При приёме: 35 мА (подавленный шум)Передача: 350-700 мА |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 66*168*40 мм (3*6.61*1.58") |
| Вес | 540 г (19.05 унций), включая никель-кадмиевый аккумуляторный блок |
| Другие особенности | Тональный вызов 1750 Гц (Европа). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е промежуточное: 21.6 МГц 2-е промежуточное: 455 кГц |
|---|---|
| Чувствительность | 0.25 мкВ (12 дБ SINAD) |
| Чувствительность подавителя шума | Менее 0.25 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-45 дБ) |
| Отражение изображения сигнала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 400 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (2.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ВысокийНизкий 70 см: 1.5 Вт300 мВт |
|---|---|
| 70 см | 1.5 Вт |
| Модуляционная система | Прямая модуляция переменной реактивностью |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / TRS «Миниджек» (3.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1982-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | ID FCC: ALH9TKTR-3500. Новая цена сентября 1982 года в Швеции: SEK 2785:- |
| BT-1 MS-1 PB-25 PB-25H SC-4 SMC-25 ST-2 TU-1 VB-2530 | Зарядный кейс для батарей. Шесть LR6/AA батареек Подставка для мобильного устройства Никель-кадмиевый аккумуляторный блок. 8.4 В, 400 мАч. Разъём встроенного зарядного устройства Никель-кадмиевый аккумуляторный блок. 8.4 В, 490 мАч. Разъём встроенного зарядного устройства Мягкая сумка с ремнём для пояса Громкоговоритель-микрофон Основание для подставки Устройство с функцией CTCSS/PL с переключателями типа DIP (только для США) Усилитель мощности. 25 Вт |
