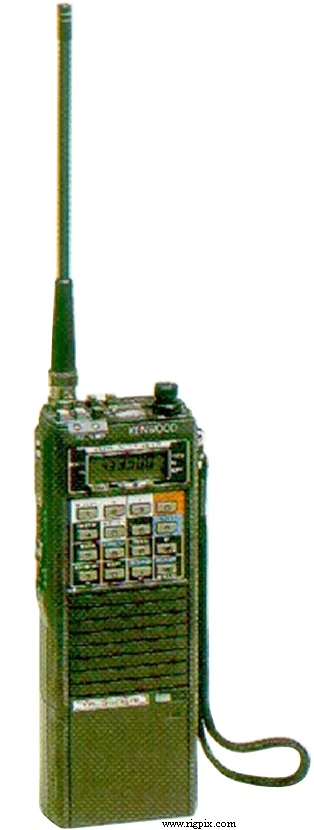

TR-3600E
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик УКВ диапазона |
|---|---|
| Диапазон частот | Европа TX: 430-440 МГц RX: 430-440 МГц |
| Шаг перестройки | 5 кГц |
| Стабильность частоты | ±20 ppm при температуре от -10 до +50°C (14 до 122°F) |
| Режим | FM |
| Каналы / управление памятью | 10 регулярных ячеек памяти с резервированием литиевой батареей (CR2032) |
| Смещение ретранслятора / сдвиг | ±600 КГц |
| Источник питания | 8.4 В постоянного тока ±25% (аккумуляторный блок) |
| Ток потребления / мощность | Приём: 35-100 мАТрансмиссия: 400-750 мА |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 66*168*40 мм (2.6*6.7*1.6”), с PB-26 |
| Вес | 520 г (1.2 фунта), с PB-26 |
| Другие особенности | DTMF. DCS. Звонок на частоте 1750 Гц. Освещаемый дисплей и аналоговый индикатор уровня сигнала (S-метр). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.6 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.25 мкВ (SINAD 12 дБ) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-40 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 400 мВт при искажении 10% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | 2.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ВысокийНизкий 70 см: 1.5 Вт300 мВт |
|---|---|
| 70 см | 1.5 Вт |
| Модуляционная система | Непосредственный прямой сдвиг переменной реактивности |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона/разъём | ? Ом / двухполюсный (3.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1984-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| BT-3 CD-10 DC-26 EB-3 HMC-1 HS-8 MS-1 PB-26 SC-9 SMC-30 ST-2 VB-2530 | Корпус для сухих батарей (шесть LR6/AA элементов) Индикатор позывного сигнала Преобразователь постоянного тока Внешний корпус батареи Головной телефон с микрофоном Наушник Рюкзачная подставка с питанием и зарядкой по принципу капельного заряда Аккумуляторный блок NiCd. 8.4 В, 450 мАч Мягкая сумка с ремнём для пояса Подставка-говорилка с микрофоном Быстрая зарядка 25 Вт усилитель мощности радиочастоты |
