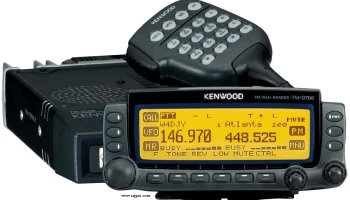

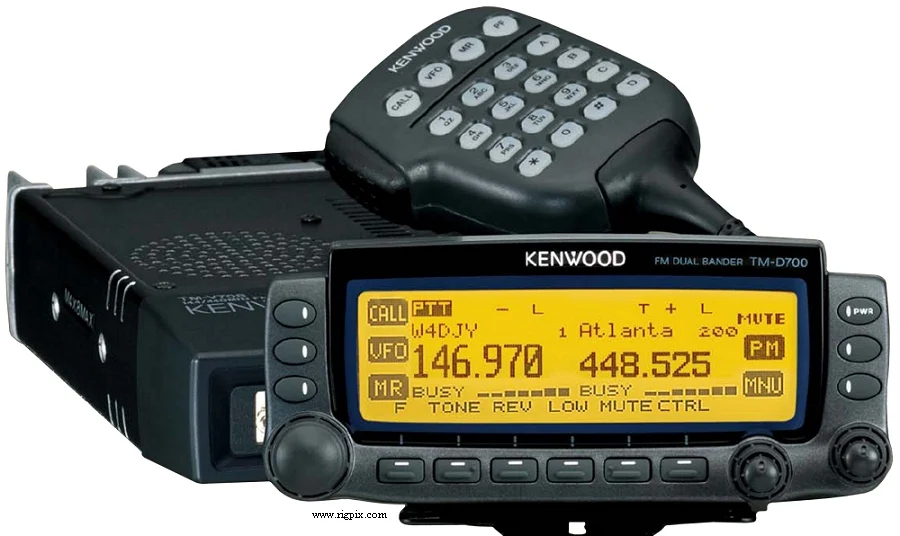

TM-D700A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | США TX: 144-148 / 438-450 МГц RX: 118-524 / 800-1300 МГц |
| Шаг перестройки | 5 / 6.25 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГц |
| Стабильность частоты | Максимум ±3 ppm при температуре от -10 до +50°C (14 до 122°F) |
| Режимы работы | Передача: FMRX: AM / FM |
| Каналы / управление памятью | 200 регулярных каналов с альфа-метками 2 вызова (по одному на каждую полосу) 5 PM-каналов Неразрушаемое EEPROM-хранение |
| Смещение / сдвиг ретранслятора / репитера | ±0 до 29.95 МГц (в шагах по 50 кГц) |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: максимум 1 А При передаче: максимум 11.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | Основной блок: 140*40*195 мм (5.51*1.57*7.68") Панель управления спереди: 140*60*34 мм (5.51*2.36*1.30") |
| Вес | Основной блок: 1.2 кг (2.6 фунта) Панель управления спереди: 180 г (6.3 унции) |
| Прочие особенности | Встроенный TNC 1K2/9K6 с поддержкой APRS, DX-информации и BBS. «Небесный командор II». CTCSS/PL и DCS. Запоминающие устройства для DTMF. Двойной приём (V+U/V+V/U+U) |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е промежуточное: 38.85 МГц (VHF) — 45.05 МГц (UHF) 2-е промежуточное: 450 кГц (VHF) — 455 кГц (UHF) |
|---|---|
| Чувствительность | Основная полоса: 0.16 мкВ (12 дБ SINAD) Поддиапазон: 0.25 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)28 кГц (-40 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | Два разъёма 3.5 мм, 8-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | ВысокийСреднийНизкий 2 м:50 Вт10 Вт5 Вт 70 см:35 Вт10 Вт5 Вт |
|---|---|
| 2 м | 50 Вт |
| 70 см | 35 Вт |
| Модуляционная система | Реактивная модуляция |
| Максимальное отклонение FM-модуляции (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / модульный восьмиконтактный разъём |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Сингапур, 2000-200x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| MC-45 MC-53DM MC-80 MJ-88 MJ-89 PG-2N PG-3B PG-4X PG-5A PS-33 SP-50B VC-H1 VS-3 | Многофункциональный ручной микрофон Многофункциональный ручной микрофон с набором кнопок DTMF Настольный микрофон (требуется MJ-88) Адаптер для подключения микрофонов Модульный соединительный штекер Микрофонный переключатель DC-кабель для подачи питания Фильтр сетевых помех DC Линейный фильтр Звуковой удлинитель Набор коммуникационных кабелей Регулируемый источник регулируемого DC-питания Коммуникационный громкоговоритель Устройство визуальной коммуникации Голосовой синтезатор |
