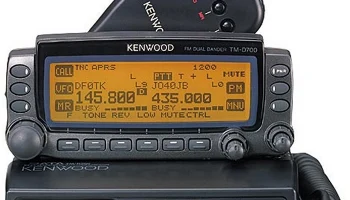

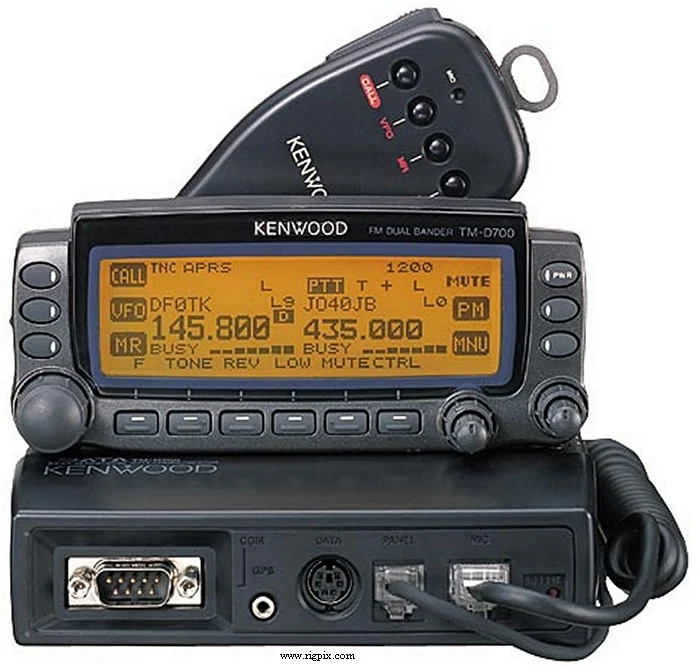

TM-D700E
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 118-524 / 800-1300 МГц |
| Шаг перестройки | 5 / 6.25 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГц |
| Стабильность частоты | Максимум ±3 ppm при температуре от -10 до +50°C (14 до 122°F) |
| Режимы работы | TX: FM / NFMRX: AM / FM / NFM |
| Каналы / управление памятью | 200 регулярных каналов с альфа-метками 2 канала вызова (по одному на каждый диапазон) 5 PM-каналов Неразрушаемое EEPROM-хранение |
| Смещение / сдвиг ретранслятора / смещение | ±0 до 29.95 МГц (в шагах по 50 кГц) |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: Максимум 1 АTX: Максимум 11.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | Основной блок: 140*40*195 мм (5.51*1.57*7.68") Панель управления: 140*60*34 мм (5.51*2.36*1.30") |
| Вес | Основной блок: 1.2 кг (2.6 фунта) Панель управления: 180 г (6.3 унции) |
| Прочие функции | Встроенный TNC 1K2/9K6 с поддержкой APRS, DX-информации и BBS. CTCSS/PL, DCS. Запоминающие устройства для DTMF. Звуковой сигнал вызова частотой 1750 Гц. Двойной приём (V+U/V+V/U+U). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 38.85 МГц (VHF) — 45.05 МГц (UHF) 2-е ПЧ: 450 кГц (VHF) — 455 кГц (UHF) |
|---|---|
| Чувствительность | Основная полоса: 0.16 мкВ (12 дБ SINAD) Поддиапазон: 0.25 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)28 кГц (-40 дБ) |
| Изоляция от зеркального изображения сигнала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / 16 Ом |
| Разъём внешнего громкоговорителя | Два разъёма 3.5 мм, импеданс 8-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ВысокийСреднийНизкий 2 м:50 Вт10 Вт5 Вт 70 см:35 Вт10 Вт5 Вт |
|---|---|
| 2 м | 50 Вт |
| 70 см | 35 Вт |
| Модуляционная система | Реактивный тип |
| Максимальное отклонение FM-модуляции (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Эмиссия побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона/разъём | 600 Ом / 8-контактный модульный разъём |
ПРОЧЕЕ
| Произведено | Сингапур, 2000-200х (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| MC-45 MC-53DM MC-80 MJ-88 MJ-89 PG-2N PG-3B PG-4X PG-5A PS-33 SP-50B VC-H1 VS-3 | Многофункциональный ручной микрофон Многофункциональный ручной микрофон с панелью DTMF Настольный микрофон (требуется MJ-88) Адаптер штекерного соединения Микрофонный модульный соединительный разъем Кабель питания постоянного тока Фильтр сетевого шума постоянного тока Кабельный удлинитель Набор коммуникационных кабелей Регулируемый источник постоянного тока Коммуникационный громкоговоритель Устройство визуальной коммуникации Устройство синтеза речи |
