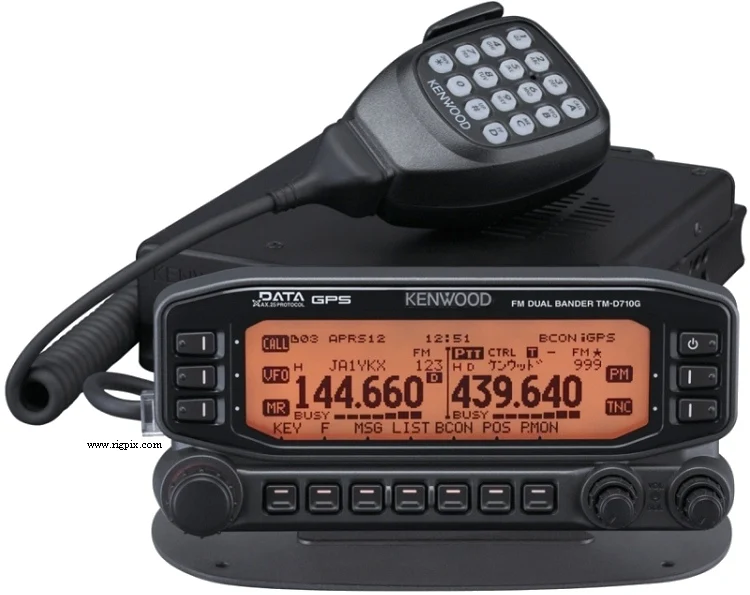

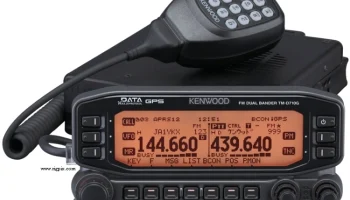

TM-D710GA
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | США TX: 144-148 / 438-450 МГц RX: 118-524 / 800-1300 МГц (блокировка сотовой связи) |
| Шаг перестройки | 5 / 6.25 / 8.33 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГц |
| Стабильность частоты | ±5 ppm при температуре от -10 до +50°C (от 14 до 122°F) |
| Режимы работы | TX: FM / NFMRX: AM / FM / NFM |
| Каналы / управление памятью | 1000 регулярных каналов с альфа-метками (8 символов) 10 специальных каналов энергонезависимая EEPROM-память |
| Смещение / сдвиг ретранслятора / сдвига | ±0 до 29.95 МГц с шагом 50 кГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: Макс. 1.2 АTX: 4-13 А |
| Импеданс антенны / разъём | 50 Ом / N-гнездо |
| Габариты (Ш*В*Г) | Тело: 140*43*142 мм (5.51*1.69*5.59") Панель: 155*138*70 мм (6.1*5.43*2.76") |
| Вес | Тело: 1.2 кг (2.65 фунта) Панель: 300 г (10.58 унции) |
| Другие функции | CCSS/PL и DCS. Встроенный TNC 1K2/9K6 с поддержкой APRS. Функции Sky Command II и Echolink. Встроенный GPS. Порт RS-232C. Двухцветный дисплей. Двойное приёмное устройство с режимами V+V / V+U / U+U. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-й ПЧ: 1-й ПЧ: 45.05 МГц (Группа A) — 49.95 МГц (Группа B) 2-й ПЧ: 455 кГц (Группа A) — 450 кГц (Группа B) |
|---|---|
| Чувствительность | 146/440 МГц: <0.16 мкВ (12 дБ SINAD) Диапазон частотГруппа A: Группа A: Группа B: за исключением 146/440 МГц:FM: 12 дБ SINADAМ: 10 дБ S/NFM: 12 дБ SINAD 118-136 МГц0.32 мкВ0.4 мкВ — 136-174 МГц0.32 мкВ0.4 мкВ0.32 мкВ 174-230 МГц0.4 мкВ0.5 мкВ0.4 мкВ 230-300 МГц5.6 мкВ5.6 мкВ5.6 мкВ 300-350 МГц1 мкВ1 мкВ1 мкВ 350-400 МГц0.56 мкВ0.56 мкВ0.56 мкВ 400-500 МГц0.28 мкВ0.36 мкВ0.28 500-524 МГц0.56 мкВ0.71 мкВ0.56 800-1240 МГц---7.08 мкВ 1240-1300 МГц---2.24 мкВ |
| 118-136 МГц | 0.32 мкВ |
| 136-174 МГц | 0.32 мкВ |
| 174-230 МГц | 0.4 мкВ |
| 230-300 МГц | 5.6 мкВ |
| 300-350 МГц | 1 мкВ |
| 350-400 МГц | 0.56 мкВ |
| 400-500 МГц | 0.28 мкВ |
| 500-524 МГц | 0.56 мкВ |
| 800-1240 МГц | - |
| 1240-1300 МГц | - |
| Избирательность | FM: 11 кГц (-6 дБ), 30 кГц (-50 дБ) |
| Отражение изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | Два разъёма диаметром 3.5 мм (двухконтактные) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 2 м:50 Вт10 Вт5 Вт 70 см:50 Вт10 Вт5 Вт |
|---|---|
| 2 м | 50 Вт |
| 70 см | 50 Вт |
| Система модуляции | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / модульный разъём на 8 контактов |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 2013-201x |
|---|---|
| Дополнительная информация | То же самое, что и TM-D710A, но со встроенным GPS и обновлённым программным обеспечением |
| MC-45 MC-59 MCP-6A MJ-88 MJ-89 PG-2N PG-3B PG-5A PG-5F PG-5G PG-5H PS-60 SP-50B VGS-1 | Микрофон Микрофон с кнопкой управления Память программы управления Микрофонный адаптер разъёма для модуля DC-кабель длиной 2 метра Фильтр шума Кабель данных Комплект удлинительного кабеля длиной 4 метра Интерфейс программирования кабелем длиной 2 метра Интерфейсный кабель ПК длиной 2 метра Источник питания импульсного типа Внешний громкоговоритель Устройство голосового руководства и хранения |
