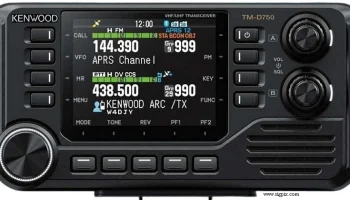

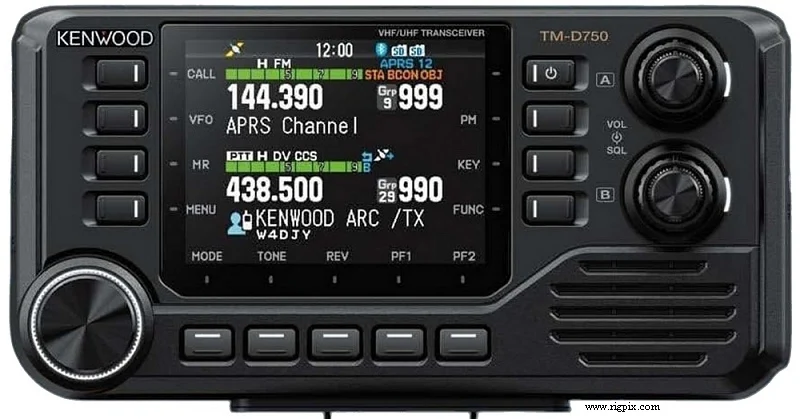

TM-D750A
Источник:
ОБЩИЕ
| Type | Радиолюбительский трансивер VHF/UHF |
|---|---|
| Диапазон частот | США TX: 144-148 / 222-225 / 430-450 МГц RX: 108-524 МГц |
| Шаг перестройки | 5 / 6.25 / 8.33 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГц |
| Стабильность частоты | ±2 ppm @ -20 до +60°C (-4 до +140°F) |
| Режимы работы | TX: FM / NFM / DV (D-Star)RX: AM / FM / NFM / DV (D-Star) |
| Количество каналов / управление памятью | 1000 регулярных с альфа-метками Неразрушаемое EEPROM-хранение |
| Смещение / сдвиг ретранслятора / репитера | Программируется |
| Источник питания | 11.7-15.9 В постоянного тока |
| Ток потребления / мощность | RX: Макс. 1.2 АTX: Макс. 13 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | Основной блок: 140*43*180 мм (5.51*1.69*7.09") Панель: 183*93*37 мм (7.2*3.66*1.46") |
| Вес | Основной блок: 1.3 кг (2.87 фунта) Панель: 344 г (12.1 унции) |
| Другие особенности | Встроенный 1200/9600 бод KISS TNC с поддержкой APRS. 3.45-дюймовый цветной TFT-дисплей. WLAN. Bluetooth. USB-C. Расширенная голосовая навигация. Разъём для карты micro-SD. Режим отражателя и терминала D-Star. Перекрёстный ретранслятор. Тон повторителя 1750 Гц. CTCSS/PL и DCS со сканированием тона. VOX. GPS. Двойной приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (FM/DV) 1-е ПЧ: 57.15 МГц (Полоса A) — 58.05 МГц (Полоса B) 2-е ПЧ: 450 кГц Супергетеродин с тройным преобразованием (АМ) 1-е ПЧ: 57.15 МГц (Полоса A) — 58.05 МГц (Полоса B) 2-е ПЧ: 450 кГц 3-е ПЧ: 10.8 кГц |
|---|---|
| Чувствительность | 146/220/440 МГц FM: 0.16 мкВ (12 дБ SINAD) 146/220/440 МГц NFM: 0.2 мкВ (12 дБ SINAD) 146/220/440 МГц DV: 0.22 мкВ (4.8 кб/с, BER 1%) Диапазоны частотПолоса A: Полоса A: Полоса B: за исключением 146/220/440 МГц:FM: 12 дБ SINADA: 10 дБ S/NFM: 12 дБ SINAD 118-174 МГц0.32 мкВ0.4 мкВ0.32 мкВ 200-222 МГц-0.5 мкВ0.4 мкВ 225-250 МГц0.4 мкВ0.5 мкВ0.4 мкВ 380-400 МГц---0.56 мкВ 400-430 МГц0.28 мкВ0.4 мкВ0.28 мкВ 440-490 МГц0.28 мкВ0.4 мкВ0.28 мкВ 490-524 МГц---0.56 мкВ |
| 118-174 МГц | 0.32 мкВ |
| 200-222 МГц | - |
| 225-250 МГц | 0.4 мкВ |
| 380-400 МГц | - |
| 400-430 МГц | 0.28 мкВ |
| 440-490 МГц | 0.28 мкВ |
| 490-524 МГц | - |
| Уровень срабатывания шумоподавителя | 0.1 мкВ (Порог типовой настройки) |
| Фактор шума | — |
| Избирательность | FM: 12 кГц (-6 дБ)30 кГц (-50 дБ) |
| Отношение сигнал/изображение | >60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 3 Вт при ?%-й искажённости / 8 Ом |
| Разъёмы внешних громкоговорителей | Два TS «Миниджека» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 2 м:50 Вт10 Вт5 Вт 1.25 м:20 Вт10 Вт5 Вт 70 см:50 Вт10 Вт5 Вт |
|---|---|
| 2 м | 50 Вт |
| 1.25 м | 20 Вт |
| 70 см | 50 Вт |
| Модуляционная система | FM: Реактивное модулированиеDV: GMSK реактивное модулирование |
| Максимальная амплитудная модуляция (установлено заводом-изготовителем) | Нет AM |
| Максимальное отклонение частоты FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | Лучше чем -60 c дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (Модульный) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | 2026-20xx |
|---|---|
| Процедура сброса настроек | Используя клавишу операции Нажать [F] + ВКЛ до появления экрана сброса Выбрать «VFO Сброс», «Частичный сброс», «PM Сброс» или «Полный сброс». Нажать кнопку управления [ENC]. Появляется сообщение подтверждения. Нажать [ОК]. Выполняется сброс и трансивер перезапускается. Через меню Доступ к пункту меню № 999 Выбрать тип сброса, указанный выше. |
| Дополнительная информация | — |
| - | - |
