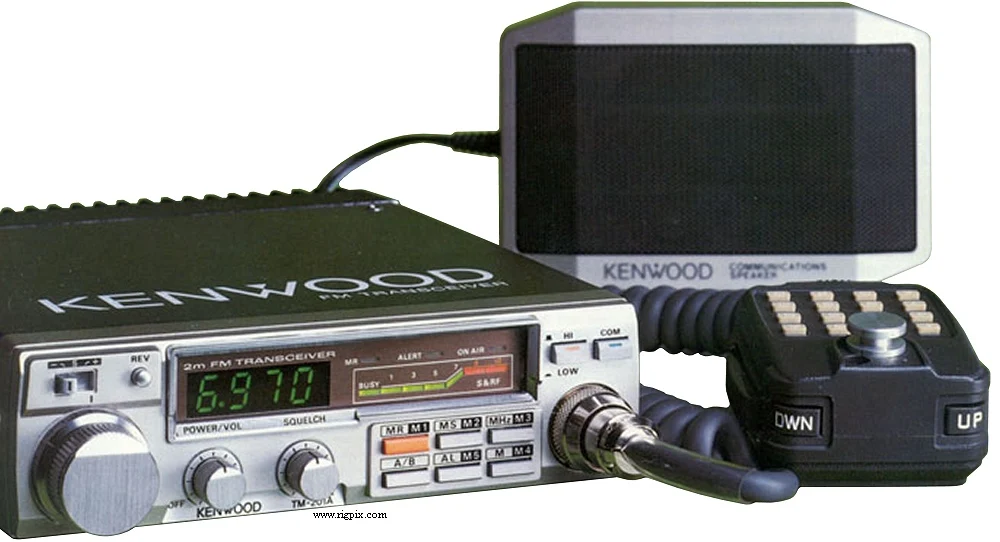

TM-201A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 МГц RX: 144-146 МГц США TX: 142-149 МГц RX: 142-149 МГц |
| Шаг перестройки | 5 / 25 кГц (Европа)5 кГц (США) |
| Стабильность частоты | ±15 ppm при температуре от -20 до +50°C (-4 до +122°F) |
| Режим работы | FM |
| Каналы / управление памятью | 5 регулярных 1 дополнительный канал памяти с резервированием памяти литиевой батареей |
| Смещение / сдвиг ретранслятора / репитера | ±600 кГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: 500 мА (с подавителем шума)Передача: 2.5–5.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (на гибком кабеле) |
| Габариты (Ш*В*Г) | 141*39*183 мм (5.55*1.54*7.2") |
| Вес | 1.25 кг (2.76 фунта) |
| Прочие особенности | Тональный сигнал ретранслятора 1750 Гц (Европа). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е промежуточное: 10.695 МГц 2-е промежуточное: 455 кГц |
|---|---|
| Чувствительность | 0.22 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / только внешний громкоговоритель |
| Разъём внешнего громкоговорителя | 3.5 мм, импеданс 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Высокая низкая 2 м: 25 Вт5 Вт |
|---|---|
| 2 м | 25 Вт |
| Система модуляции | Реактивная система модуляции |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / 8-контактный (металлический замок типа кольца) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1983-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена, ноябрь 1983 года в Швеции: SEK 3580:- |
| FC-10 KPS-7A MC-48 MC-55 PS-430 TU-3 | Удалённое управление частотой Питание. 13.8 В постоянного тока, 6 А (7 А пиковый) Ручной микрофон с DTMF клавиатурой Мобильный микрофон-бампер Питание. 13.8 В постоянного тока, 10 А (20 А пиковый) Кодер CTCSS/PL (только для США) |
