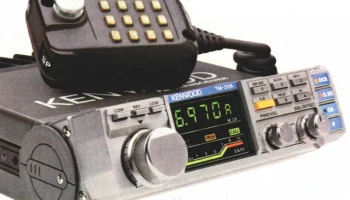

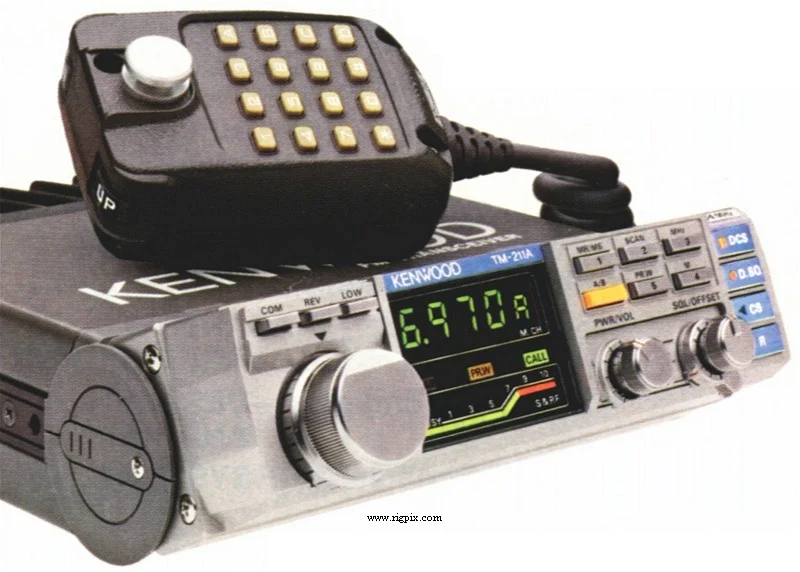

TM-211A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса VHF |
|---|---|
| Диапазон частот | США TX: 144-148 МГц RX: 144-148 МГц |
| Шаг перестройки | 5 кГц |
| Стабильность частоты | ±15 ppm при температуре от -10 до +60°C (14 до 140°F) |
| Режимы работы | FM |
| Каналы / управление памятью | 3 регулярных 2 раздельных 1 общий канал памяти с резервированием данных на литиевой батарее |
| Смещение / сдвиг ретранслятора / репитера | ±600 кГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: 0.5 А (без сигнала)Передача: 2.5–5.6 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (на гибком кабеле) |
| Габариты (Ш*В*Г) | 140*40*197 мм (5.5*1.6*7.8") |
| Вес | 1.25 кг (2.75 фунта) |
| Прочие особенности | DCS. Наклоняемая передняя панель. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.695 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.18 мкВ (уровень SINAD 12 дБ) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Отношение сигнал/изображение | — |
| Выходная мощность звукового канала / громкоговоритель | 2 Вт при искажении 5% / только внешний громкоговоритель |
| Разъём внешнего громкоговорителя | 3.5 мм, импеданс 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая низкая 2 м: 25 Вт5 Вт |
|---|---|
| 2 м | 25 Вт |
| Модуляционная система | Реактивный тип |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Менее –60 дБ (низкий уровень настройки) |
| Импеданс микрофона / разъём | ? Ом / 8-контактный (металлический замок типа кольца, на гибком кабеле) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1984-1986 гг. (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| CD-10 MC-48 PS-430 TU-3A | Отображение позывного сигнала Ручной микрофон с кнопками DTMF Питание 13.8 В постоянного тока, 10 А (пиковый ток 20 А) Блок декодирования тонов CTCSS/PL Ту-3А |
