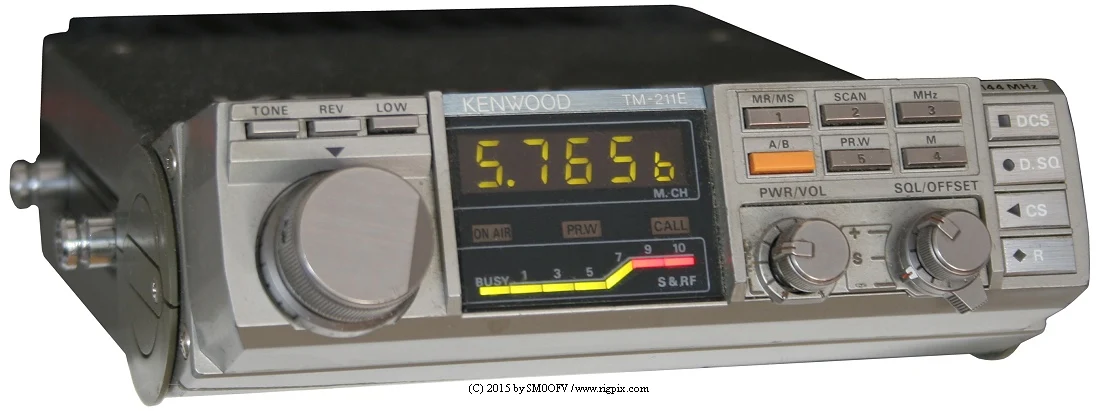

TM-211E
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 MHz RX: 144-146 MHz |
| Шаг перестройки | 25 КГц (VFO A)5 КГц (VFO B) |
| Стабильность частоты | ±15 ppm @ -10 до +60°C (14 до 140°F) |
| Режим работы | FM |
| Каналы / управление памятью | 3 регулярных 2 раздельных ячейки памяти с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | ±600 КГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 0.5 А (без сигнала)Передача: от 2.5 до 5.6 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (на удлинителе) |
| Габариты (Ш*В*Г) | 140*40*197 мм (5.5*1.6*7.8") |
| Вес | 1.25 кг (2.75 фунта) |
| Прочие особенности | DCS. Повторитель тона 1750 Гц. Наклоняемая передняя панель. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.695 MHz 2-е ПЧ: 455 KHz |
|---|---|
| Чувствительность | 0.18 мкВ (12 дБ SINAD) |
| Избирательность | 12 КГц (-6 дБ)24 КГц (-60 дБ) |
| Отношение сигнал/изображение | — |
| Выходная мощность звукового канала / громкоговоритель | 2 Вт при искажении 5% / только внешний |
| Разъём внешнего громкоговорителя | 3.5 мм, импеданс 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ВысокаяНизкая 2 м: 25 Вт5 Вт |
|---|---|
| 2 м | 25 Вт |
| Система модуляции | Реактивный тип |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | Лучше чем -60 дБ (низкий режим) |
| Импеданс микрофона / разъём | ? Ом / 8-контактный (металлический замок типа кольца, на удлинителе) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1984-1986 гг. (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| CD-10 MC-48 PS-430 | Индикатор позывного сигналаРучной микрофон с кнопками DTMF Питание. 13.8 В постоянного тока, 10 А (максимум 20 А) |
