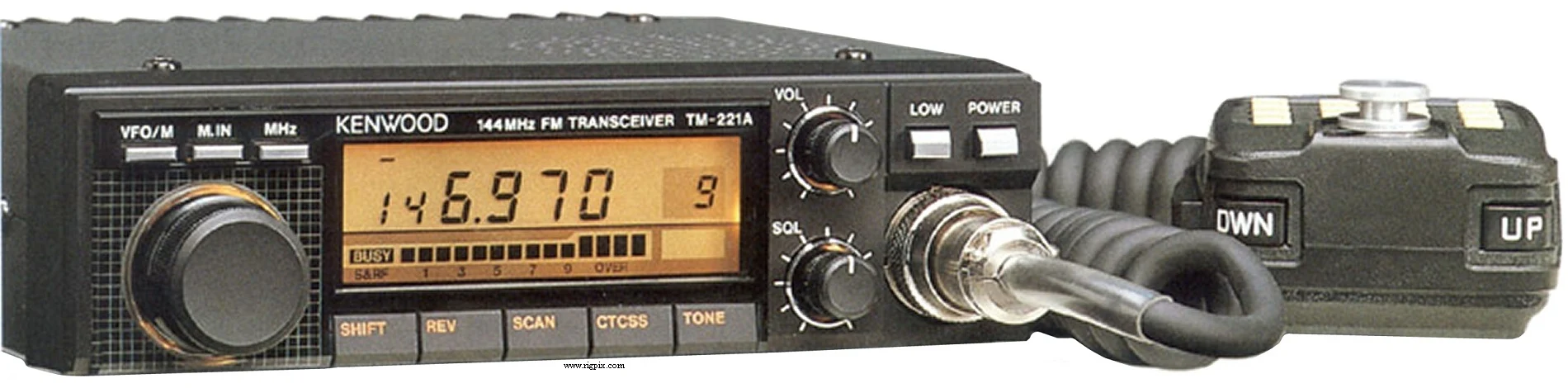

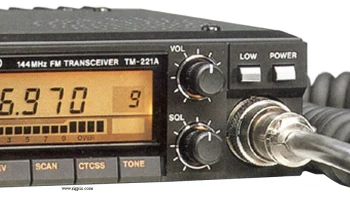

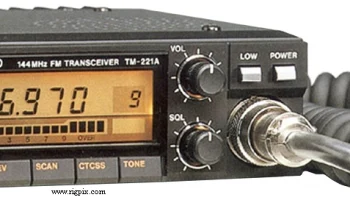

TM-221A
Источник:
ОБЩИЕ
| Type | Радиостанция любительского диапазона VHF |
|---|---|
| Frequency range | США TX: 144-148 МГц RX: 138-174 МГц |
| Tuning steps | 5 / 10 / 15 / 20 / 25 кГц |
| Frequency stability | ±10 ppm @-20 до +60°C (-4 до +14°F) |
| Mode | FM |
| Channels / memory management | 10 регулярных каналов (0-9), при этом канал #1 выполняет функцию приоритетного канала; поиск границ полосы 2-х диапазонов; режим поиска нечетных ретрансляторов; память с резервированием данных на литиевой батарее |
| Repeater shift / offset | ±600 кГц |
| Power supply | 13.8 В постоянного тока ±15% |
| Current drain / power consumption | При приёме: 400 мА (без сигнала); При передаче: максимум 9.5 А |
| Antenna impedance / connector | 50 Ом / разъем SO-239 (на гибком кабеле) |
| Dimensions (W*H*D) | 140*40*193 мм (5.51*1.57*7.6") |
| Weight | 1.2 кг (2.65 фунта) |
| Other features | Встроенный кодер CTCSS/PL. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием 1-го промежуточного частоты: 10.695 МГц 2-го промежуточного частоты: 455 кГц |
|---|---|
| Sensitivity | 0.16 мкВ (уровень SINAD 12 дБ) |
| Selectivity | 12 кГц (-6 дБ)26 кГц (-60 дБ) |
| Image rejection | — |
| AF output power / speaker | 2 Вт при искажении 5% / сопротивление динамика 8 Ом |
| External speaker connector | Разъём 3.5 мм, динамик сопротивлением 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | Высокий-низкий: 2 м: 45 Вт-5 Вт |
|---|---|
| 2 м | 45 Вт |
| Modulation system | Реактивное модулирование |
| Max FM deviation (Factory set) | ±5 кГц |
| Spurious emissions | Лучше чем -60 дБ |
| Microphone impedance / connector | Сопротивление микрофона 500-600 Ом / 8-контактный соединитель (металлический замок кольца) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 1987-198x (вышедший из производства) |
|---|---|
| Additional info | — |
| HS-7 MB-201 MC-43S MC-48B MC-55 MC-60A MC-80 MC-85 PG-2N PG-3B PS-50 PS-430 RC-10 SP-40 SP-50B SP-430 SW-100A SW-100B SW-200A SW-200B SWT-1 SWT-2 TSU-5 | Наушники для микродинамиков, сопротивлением 16 Ом; Крепление для мобильного использования; Микрофон ручной с кнопками вверх-вниз; Микрофон ручной с кнопками вверх-вниз и DTMF-панелью; Микрофон настольный с кнопками вверх-вниз и блокировкой; Микрофон настольный с кнопками вверх-вниз и блокировкой; Высококлассовый электретный микрофон для стола; Кабель питания постоянного тока; Фильтр линии помех постоянного тока; Мощный источник постоянного тока; Источник постоянного тока; Удалённый контроллер с DTMF/автопереключением; Компактный мобильный громкоговоритель, сопротивлением 4 Ом; Громкоговоритель мобильный, сопротивлением 8 Ом; Внешний громкоговоритель; Компактный измеритель коэффициента стоячей волны/мощности/напряжения, диапазон 1.8-150 МГц; Компактный измеритель коэффициента стоячей волны/мощности/напряжения, диапазон 140-450 МГц; Измеритель коэффициента стоячей волны/мощности/напряжения пикового или среднеквадратичного значения, диапазон 1.8-150 МГц; Измеритель коэффициента стоячей волны/мощности/напряжения пикового или среднеквадратичного значения, диапазон 140-450 МГц; Антенная согласующая установка, диапазон 2 м; Антенная согласующая установка, диапазон 70 см; Программируемый декодер тонального кода |
