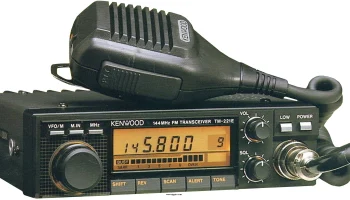

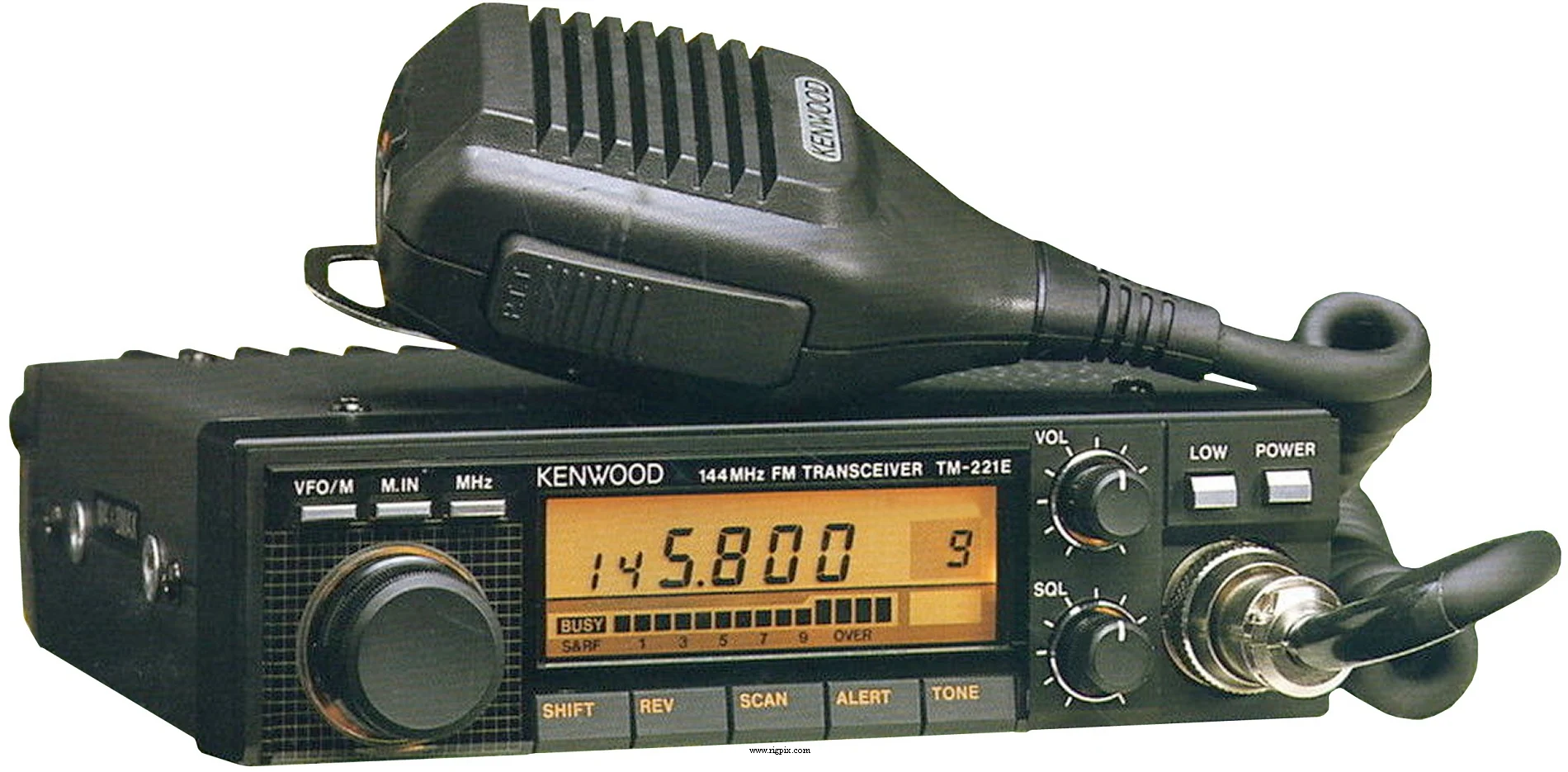

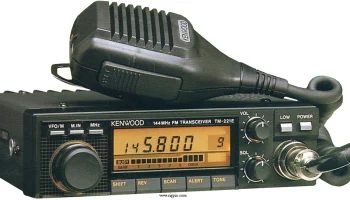

TM-221E
Источник:
ОБЩИЕ
| Type | Радиолюбительский трансивер VHF |
|---|---|
| Frequency range | Европа TX: 144-146 MHz RX: 138-174 MHz |
| Tuning steps | 5 / 10 / 15 / 20 / 25 КГц |
| Frequency stability | ±10 ppm @-20 до +60°C (-4 до +14°F) |
| Mode | FM |
| Channels / memory management | 10 регулярных каналов (0-9), из которых канал #1 функционирует как приоритетный; поиск границ диапазона по двум краям; режим поиска нечетных ретрансляторов; память с резервированием данных на литиевой батарее |
| Repeater shift / offset | ±600 КГц |
| Power supply | 13.8 В постоянного тока ±15% |
| Current drain / power consumption | При приёме: 400 мА (без сигнала); при передаче: максимум 2.6 А |
| Antenna impedance / connector | 50 Ом / SO-239 (на гибком кабеле) |
| Dimensions (W*H*D) | 141*42*154 мм (5.55*1.65*6.06") |
| Weight | 1 кг (2.2 фунта) |
| Other features | Тональный сигнал повторителя 1750 Гц. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием 1-го промежуточного частоты: 10.7 МГц 2-го промежуточного частоты: 455 КГц |
|---|---|
| Sensitivity | 0.16 мкВ (12 дБ SINAD) |
| Selectivity | 12 КГц (-6 дБ)26 КГц (-60 дБ) |
| Image rejection | — |
| AF output power / speaker | 2 Вт при искажении 5% / 8 Ом |
| External speaker connector | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | Высокий-низкий: 2 м: 10 Вт-1 Вт |
|---|---|
| 2 m | 10 Вт |
| Modulation system | Реактивное модулирование |
| Max FM deviation (Factory set) | ±5 КГц |
| Spurious emissions | Лучше чем -60 дБ |
| Microphone impedance / connector | 500-600 Ом / 8-контактный (металлический соединитель с фиксатором) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 1987-198x (вышедший из производства) |
|---|---|
| Additional info | Новая цена в Швеции в 1988 году: SEK 3815:- |
| HS-7 MB-201 MC-43S MC-48B MC-55 MC-60A MC-80 MC-85 PG-2N PG-3B PS-50 PS-430 RC-10 SP-40 SP-50B SP-430 SW-100A SW-100B SW-200A SW-200B SWT-1 SWT-2 | Микрофоны для головных телефонов, 16 Ом; крепление микрофона для автомобиля с кнопками вверх-вниз; ручной микрофон с кнопками вверх-вниз и DTMF-панелью; ручной настольный микрофон с кнопками вверх-вниз и блокировкой; ручной настольный микрофон с кнопками вверх-вниз и блокировкой; высококачественный электретный настольный микрофон; кабель питания постоянного тока; фильтр линии помех постоянного тока; мощный источник постоянного тока; источник постоянного тока; удалённый контроллер с DTMF/автопатчем; компактный мобильный громкоговоритель, 4 Ом; мобильный громкоговоритель, 8 Ом; внешний громкоговоритель; компактный измеритель коэффициента стоячей волны/мощности/напряжения, 1.8-150 МГц; компактный измеритель коэффициента стоячей волны/мощности/напряжения, 140-450 МГц; пиковый или среднеквадратичный измеритель коэффициента стоячей волны/мощности/напряжения, 1.8-150 МГц; пиковый или среднеквадратичный измеритель коэффициента стоячей волны/мощности/напряжения, 140-450 МГц; антенный тюнер, 2 м; антенный тюнер, 70 см |
