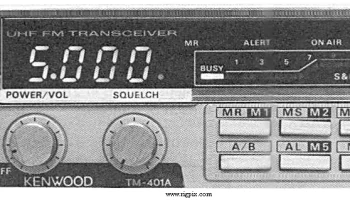

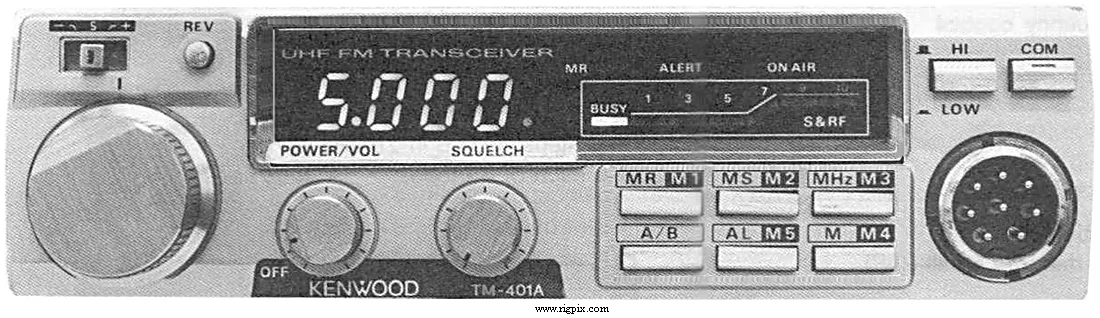

TM-401A
Источник:
ОБЩИЕ
| Тип | Любительский трансивер UHF |
|---|---|
| Диапазон частот | Европа TX: 430-440 МГц RX: 430-440 МГц США TX: 440-450 МГц RX: 440-450 МГц |
| Шаг перестройки | 25 КГц |
| Стабильность частоты | ±15 ppm @ -20 до +50°C (-4 до +122°F) |
| Режим | FM |
| Каналы / управление памятью | 5 регулярных 1 ком RAM хранение с литиевой резервной батареей |
| Смещение ретранслятора / сдвиг | Европа: -1.6 и -7.6 МГц Англия: ±1.6 МГц США: ±5 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 500 мА (Скважированный)Передача: от 1.6 до 3.8 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (На хвостике) |
| Габариты (Ш*В*Г) | 141*39*183 мм (5.55*1.54*7.2") |
| Вес | 1.25 кг (2.76 фунта) |
| Прочие особенности | Тональный сигнал повтора 1750 Гц (Европа). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.6 МГц 2-е ПЧ: 455 КГц |
|---|---|
| Чувствительность | 0.2 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изоляция изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 5% искажении / Только внешний |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийНизкий 70 см: 12 Вт1 Вт |
|---|---|
| 70 см | 12 Вт |
| Модуляционная система | Реактивная |
| Максимальное отклонение FM (Установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (Металлический замок кольца разъём) |
| Уровень ввода микрофонного входа | — |
ПРОЧЕЕ
| Произведено | Япония, 1983-198x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| FC-10 KPS-7A MC-48 MC-55 PS-430 TU-3 | Удалённое управление частотой Питание. 13.8 В постоянного тока, 6 А (7 А пиковый) Ручной микрофон с DTMF клавиатурой Мобильный микрофонный бум Питание. 13.8 В постоянного тока, 10 А (20 А пиковый) Кодер CTCSS/PL (Только для США) |
