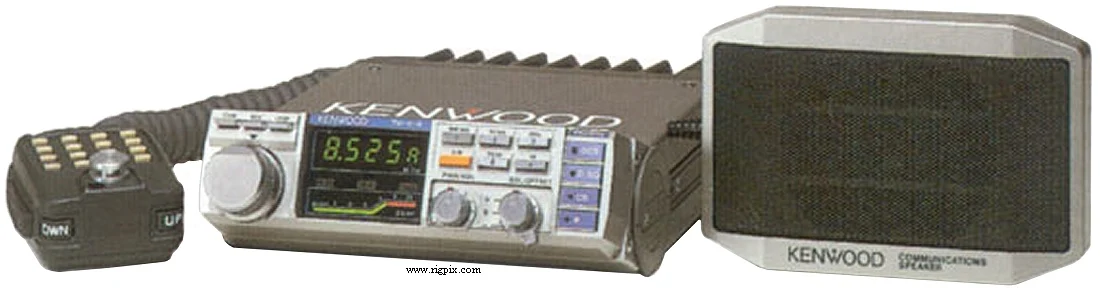

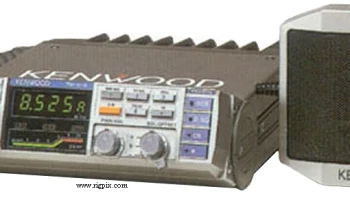

TM-411A
Источник:
ОБЩИЕ
| Тип | Любительский трансивер UHF |
|---|---|
| Диапазон частот | США TX: 438-450 МГц RX: 438-450 МГц |
| Шаг перестройки | 25 кГц (VFO A)5 кГц (VFO B) |
| Стабильность частоты | ±15 ppm @ -10 до +60°C (14 до 140°F) |
| Режим | FM |
| Каналы / управление памятью | 3 регулярных 2 раздельных 1 общий RAM хранение с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | ±5 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 500 мА (без сигнала)TX: 3–6.9 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (на кабеле-пигтейле) |
| Габариты (Ш*В*Г) | 140*40*197 мм (5.5*1.6*7.8") |
| Вес | 1.25 кг (2.75 фунта) |
| Прочие особенности | DCS. Наклоняемая передняя панель |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.695 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.18 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изоляция от изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 5%-й искажённости / Без внутреннего громкоговорителя |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая 70 см:25 Вт5 Вт |
|---|---|
| 70 см | 25 Вт |
| Система модуляции | Реактивный контур |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / 8-контактный (металлический замок-штекер, на кабеле-пигтейле) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1984-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| CD-10 MC-48 PS-430 TU-3A | Отображение позывного сигнала Ручной микрофон с клавиатурой DTMF Источник питания. 13.8 В постоянного тока, 10 А (пиковый ток 20 А) Блок декодера тонов CTCSS/PL. ТУ-3А |
