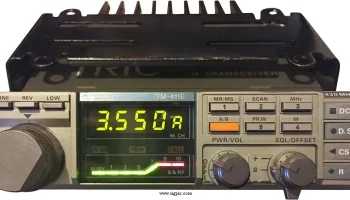

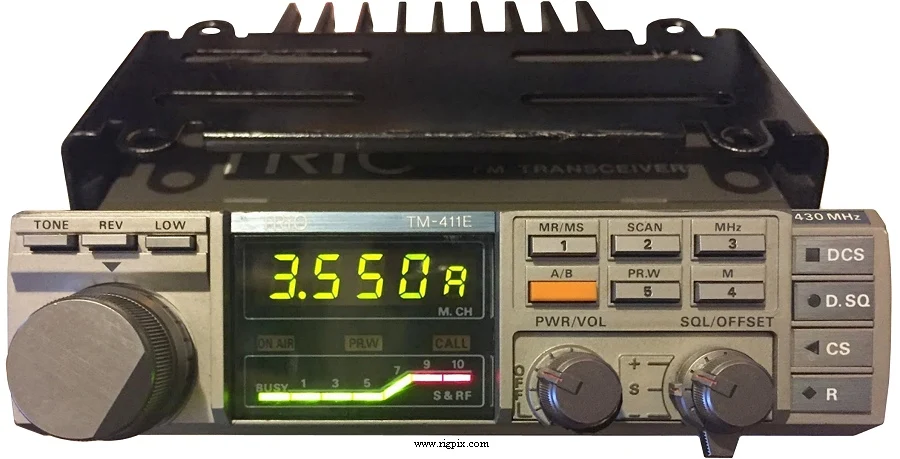

TM-411E
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона UHF |
|---|---|
| Диапазон частот | Европа TX: 430-440 МГц RX: 430-440 МГц |
| Шаг перестройки | 25 кГц (VFO A)5 кГц (VFO B) |
| Стабильность частоты | ±15 ppm при температуре от -10 до +60°C (14 до 140°F) |
| Режим работы | FM |
| Каналы/управление памятью | 3 регулярных 2 раздельных 1 общий канал памяти с резервированием данных на литиевой батарее |
| Смещение/смещение ретранслятора | Европа: -1.6 и -7.6 МГц Англия: ±1.6 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления/потребляемая мощность | При приёме: 500 мА (без сигнала)Передача: 3–6.9 А |
| Импеданс антенны/разъём | 50 Ом / разъём N-типа (на гибком кабеле) |
| Габариты (Ш*В*Г) | 140*40*197 мм (5.5*1.6*7.8") |
| Вес | 1.25 кг (2.75 фунта) |
| Прочие особенности | DCS. Повторитель тона 1750 Гц. Наклоняемая передняя панель |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е промежуточное: 10.695 МГц 2-е промежуточное: 455 кГц |
|---|---|
| Чувствительность | 0.18 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изоляция по соседнему каналу | — |
| Выходная мощность звукового сигнала/динамик | 2 Вт при искажении 5% / Без внутреннего динамика |
| Разъём для внешнего динамика | 3.5 мм, импеданс 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокий/низкий 70 см: 25 Вт/5 Вт |
|---|---|
| 70 см | 25 Вт |
| Модуляционная система | Реактивный тип |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона/разъём | ? Ом / 8-контактный (металлический замок типа кольца, на гибком кабеле) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1984-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| CD-10 MC-48 PS-430 | Индикатор позывного сигнала Микрофон с кнопками DTMF Питание. 13.8 В постоянного тока, 10 А (пиковый ток 20 А) |
