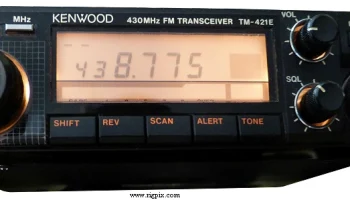

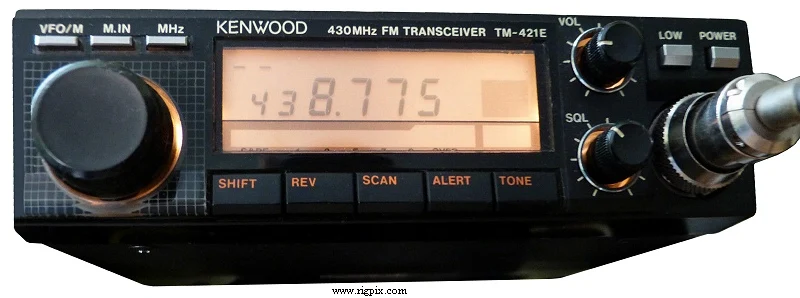

TM-421E
Источник:
ОБЩИЕ
| Тип | Любительский трансивер UHF |
|---|---|
| Диапазон частот | Европа TX: 430-440 МГц RX: 430-440 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 кГц |
| Стабильность частоты | ±10 ppm @-20 до +60°C (-4 до +14°F) |
| Режим | FM |
| Каналы / управление памятью | 10 регулярных (0-9), из которых канал №1 функционирует как приоритетный; поиск краёв полосы 2 диапазона; режим поиска нечётных ретрансляторов; память RAM со встроенным резервным питанием от литиевой батареи |
| Смещение / сдвиг ретранслятора / смещение | Европа: -1.6 и -7.6 МГц Англия: ±1.6 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 400 мА (без сигнала); Передача: Макс. 3.2 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (на гибком кабеле) |
| Габариты (Ш*В*Г) | 141*42*154 мм (5.55*1.65*6.06") |
| Вес | 1 кг (2.2 фунта) |
| Прочие особенности | Тональный сигнал повторителя 1750 Гц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.6 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ), 26 кГц (-60 дБ) |
| Изоляция от изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 5% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокий-низкий: 70 см: 10 Вт-1 Вт |
|---|---|
| 70 см | 10 Вт |
| Система модуляции | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (металлический замок кольца разъём) |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| HS-7 MB-201 MC-43S MC-48B MC-55 MC-60A MC-80 MC-85 PG-2N PG-3B PS-50 PS-430 RC-10 SP-40 SP-50B SP-430 SW-100A SW-100B SW-200A SW-200B SWT-1 SWT-2 | Наушники для микродинамического воспроизведения звука, импеданс 16 Ом; крепление для мобильного использования; ручной микрофон с кнопками вверх-вниз; ручной микрофон с кнопками вверх-вниз и DTMF-панелью; настольный микрофон с кнопками вверх-вниз и блокировкой; настольный микрофон с кнопками вверх-вниз и блокировкой; высококачественный электретный настольный микрофон; кабель питания постоянного тока; фильтр линии помех постоянного тока; мощный источник постоянного тока; источник постоянного тока; удалённый контроллер с DTMF/автопатчем; компактный мобильный громкоговоритель, импеданс 4 Ом; мобильный громкоговоритель, импеданс 8 Ом; внешний громкоговоритель; компактный измеритель коэффициента стоячей волны, мощности и напряжения, диапазон 1.8-150 МГц; компактный измеритель коэффициента стоячей волны, мощности и напряжения, диапазон 140-450 МГц; пиковое или среднеквадратичное значение; измеритель коэффициента стоячей волны, мощности и напряжения, диапазон 1.8-150 МГц; пиковое или среднеквадратичное значение; измеритель коэффициента стоячей волны, мощности и напряжения, диапазон 140-450 МГц; антенный тюнер, 2 метра; антенный тюнер, 70 см |
