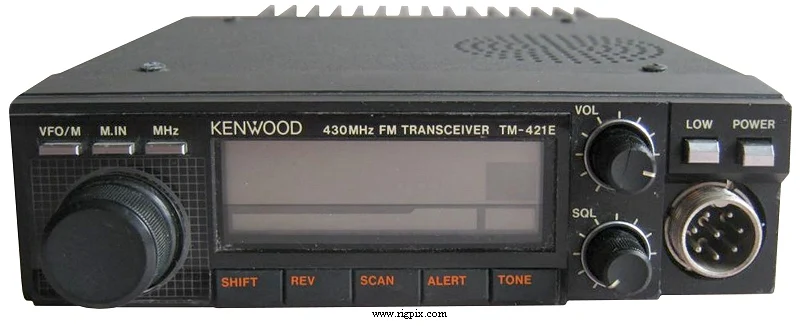

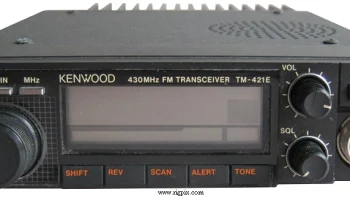

TM-421ES
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона UHF |
|---|---|
| Диапазон частот | Европа TX: 430-440 МГц RX: 430-440 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 кГц |
| Стабильность частоты | ±10 ppm @-20 до +60°C (-4 до +14°F) |
| Режим | FM |
| Каналы / управление памятью | 10 регулярных (0-9), при этом канал №1 выполняет функцию приоритетного канала Поиск краёв полосы 2-х полосных ретрансляторов Ограничение по краям полосы 2-х полосных ретрансляторов RAM хранение с резервированием памяти литиевой батареей |
| Смещение / сдвиг ретранслятора / смещение | Европа -1.6 и -7.6 МГц Англия ±1.6 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 400 мА (без сигнала)Передача: Макс. 8.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (На гибком кабеле) |
| Габариты (Ш*В*Г) | 141*42*193 мм (5.55*1.65*7.6") |
| Вес | 1.2 кг (2.65 фунта) |
| Другие особенности | Тональный сигнал повторителя 1750 Гц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е промежуточное: 21.6 МГц 2-е промежуточное: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ), 26 кГц (-60 дБ) |
| Изоляция от изображения сигнала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Высокий-низкий 70 см: 35 Вт-5 Вт |
|---|---|
| 70 см | 35 Вт |
| Система модуляции | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (Металлический соединительный разъем) |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-198x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| HS-7 MB-201 MC-43S MC-48B MC-55 MC-60A MC-80 MC-85 PG-2N PG-3B PS-50 PS-430 RC-10 SP-40 SP-50B SP-430 SW-100A SW-100B SW-200A SW-200B SWT-1 SWT-2 | Микро наушники, 16 Ом Автомобильные крепления Микрофон ручной с кнопками вверх-вниз Ручной микрофон с кнопками вверх-вниз и DTMF клавиатурой Ручной микрофон с кнопками вверх-вниз для автомобиля Ручной микрофон с кнопками вверх-вниз и блокировкой Десктопный микрофон с кнопками вверх-вниз и блокировкой Высококлассный электретный десктопный микрофон Кабель питания постоянного тока Фильтр линии помех постоянного тока Мощный источник постоянного тока постоянного тока Контроллер дистанционного управления с DTMF/автопарковкой Компактный мобильный громкоговоритель, 4 Ом Автомобильный громкоговоритель, 8 Ом Разъём внешнего громкоговорителя Компактный измеритель SWR/мощности/вольтажа, 1.8-150 МГц Компактный измеритель SWR/мощности/вольтажа, 140-450 МГц Измеритель SWR/мощности/вольтажа пиковый или среднеквадратичный 1.8-150 МГц Измеритель SWR/мощности/вольтажа пиковый или среднеквадратичный 140-450 МГц Антенный тюнер, 2 метра Антенный тюнер, 70 см |
