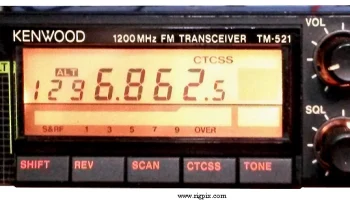

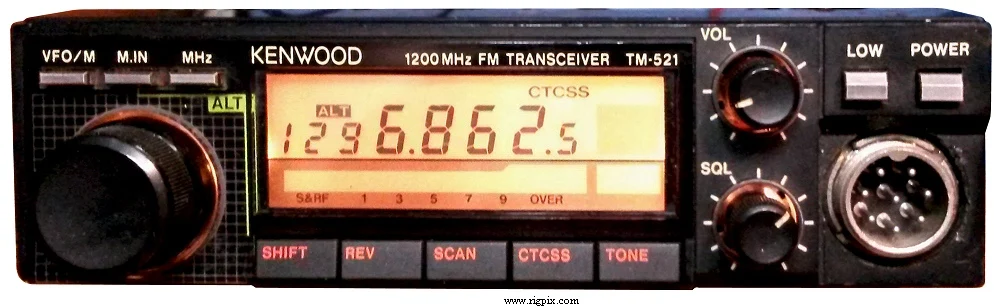

TM-521
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона UHF |
|---|---|
| Диапазон частот | Японский рынок TX: 1260-1300 МГц RX: 1260-1300 МГц |
| Шаг перестройки | 10 / 12.5 / 20 / 25 кГц |
| Стабильность частоты | ±3 ppm при температуре от -20 до +60°C (-4 до +140°F) |
| Режим | FM |
| Каналы / управление памятью | 10 регулярных каналов, 2 границы поиска по краям полос, 2 нечетных канала для повторителя, память с резервированием на литиевой батарее |
| Смещение / сдвиг ретранслятора | ±20 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: 600 мА (без сигнала)Передача: максимум 5.5 А |
| Импеданс антенны / разъём | 50 Ом / разъём M-jack (SO-239) на гибком кабеле |
| Габариты (Ш*В*Г) | 141*42*193 мм (5.55*1.65*7.6") |
| Вес | 1.2 кг (2.65 фунта) |
| Прочие особенности | Кодер CTCSS/PL. ALT. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 59.7 МГц 2-е ПЧ: 455 кГц — Керамический фильтр: Murata CFW455E |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)36 кГц (-60 дБ) |
| Изоляция от зеркального изображения | — |
| Выходная мощность звукового сопровождения / громкоговоритель | 2 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Высокая низкая 23 см: 10 Вт1 Вт |
|---|---|
| 23 см | 10 Вт |
| Модуляционная система | Реактивный тип |
| Максимальное отклонение FM-модуляции | ±5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 500-600 / 8-контактный (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1988-1990 гг. (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| HS-7 MB-201 MC-43S MC-48B MC-55 MC-60A MC-80 MC-85 PG-2N PG-3B PG-4G PS-50 PS-430 RC-10 SP-40 SP-50B SP-430 TSU-5 | Наушники микро головного типа, импеданс 16 Ом Крепление для мобильного использования Микрофон ручной с кнопками вверх-вниз Микрофон ручной с кнопками вверх-вниз и DTMF Микрофон ручной с кнопками вверх-вниз и блокировкой Десктопный микрофон с кнопками вверх-вниз и блокировкой Высококлассовый электретный десктопный микрофон Кабель питания постоянного тока Фильтр линии помех постоянного тока Мощный источник постоянного тока для питания Удалённый контроллер с DTMF/автопейджингом Компактный мобильный громкоговоритель, импеданс 4 Ом Мобильный громкоговоритель, импеданс 8 Ом Внешний громкоговоритель Декодер CTCSS/PL |
