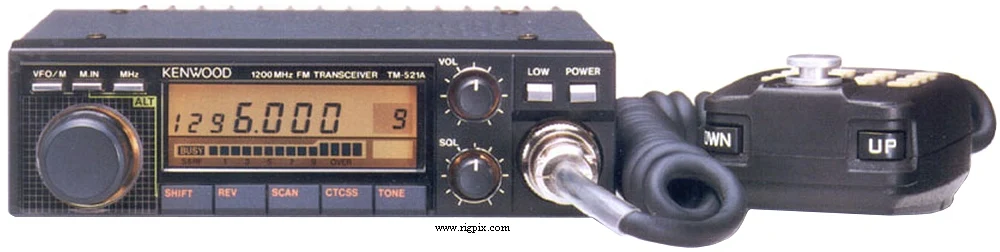

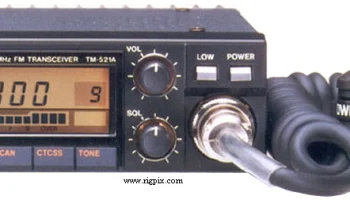

TM-521A
Источник:
ОБЩИЕ
| Тип | Любительский трансивер UHF |
|---|---|
| Диапазон частот | США TX: 1240-1300 МГц RX: 1240-1300 МГц |
| Шаг перестройки | 10 / 12.5 / 20 / 25 кГц |
| Стабильность частоты | ±3 ppm @ -20 до +60°C (-4 до +140°F) |
| Режим | FM |
| Каналы / управление памятью | 10 регулярных 2 границы поиска полос 2 нечетных повторителя разделения ОЗУ хранения с резервированием литиевой батареи |
| Смещение / сдвиг ретранслятора | ±12 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 600 мА (без сигнала)TX: Макс. 5.5 А |
| Импеданс антенны / разъем | 50 Ом / штекер M (разъем SO-239) на жгуте проводов |
| Габариты (Ш*В*Г) | 141*42*193 мм (5.55*1.65*7.6") |
| Вес | 1.2 кг (2.65 фунта) |
| Прочие особенности | Кодировщик CTCSS/PL. ДОПОЛНИТЕЛЬНО. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 59.7 МГц 2-е ПЧ: 455 кГц — Керамический фильтр: Murata CFW455E |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)36 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 5% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийНизкий 23 см: 10 Вт1 Вт |
|---|---|
| 23 см | 10 Вт |
| Модуляционная система | Реактивный элемент |
| Максимальное отклонение FM | ±5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъем | 500-600 / 8-контактный (металлический соединительный разъем) |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1988-1990 (прекращено) |
|---|---|
| Дополнительная информация | — |
| HS-7 MB-201 MC-43S MC-48B MC-55 MC-60A MC-80 MC-85 PG-2N PG-3B PG-4G PS-50 PS-430 RC-10 SP-40 SP-50B SP-430 TSU-5 | Наушники для микродинамиков, 16 Ом Крепление для мобильного телефона Микрофон ручной с кнопками вверх/вниз Микрофон ручной с кнопками вверх/вниз и DTMF Ручной микрофон с кнопками вверх/вниз и блокировкой кнопок Ручной микрофон с кнопками вверх/вниз и блокировкой кнопок Высококлассный электретный настольный микрофон Кабель питания постоянного тока Фильтр линии шума постоянного тока Прочный источник питания постоянного тока удлинительный шнур для RC-10 Источник питания постоянного тока удалённого контроллера с DTMF/автопатчем Компактный мобильный громкоговоритель, 4 Ом Мобильный громкоговоритель, 8 Ом Внешний громкоговоритель Декодер CTCSS/PL |
