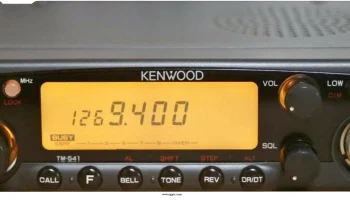

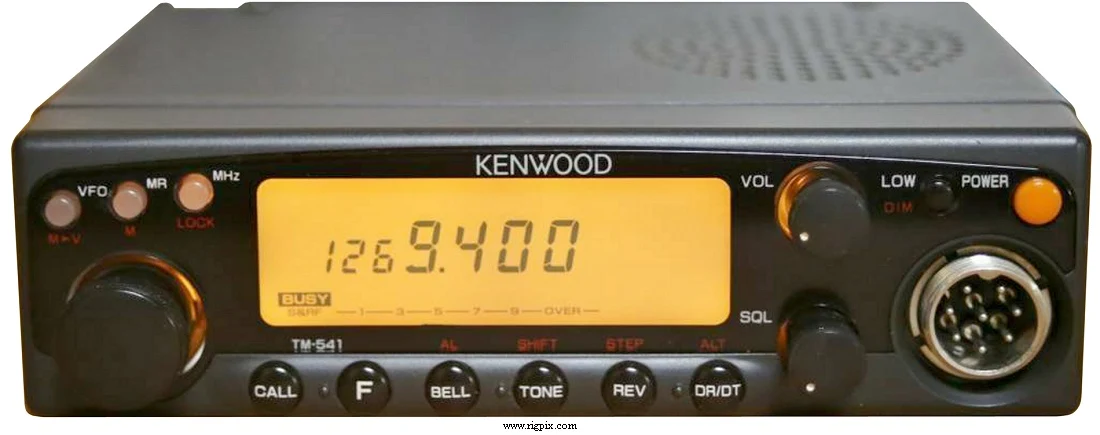

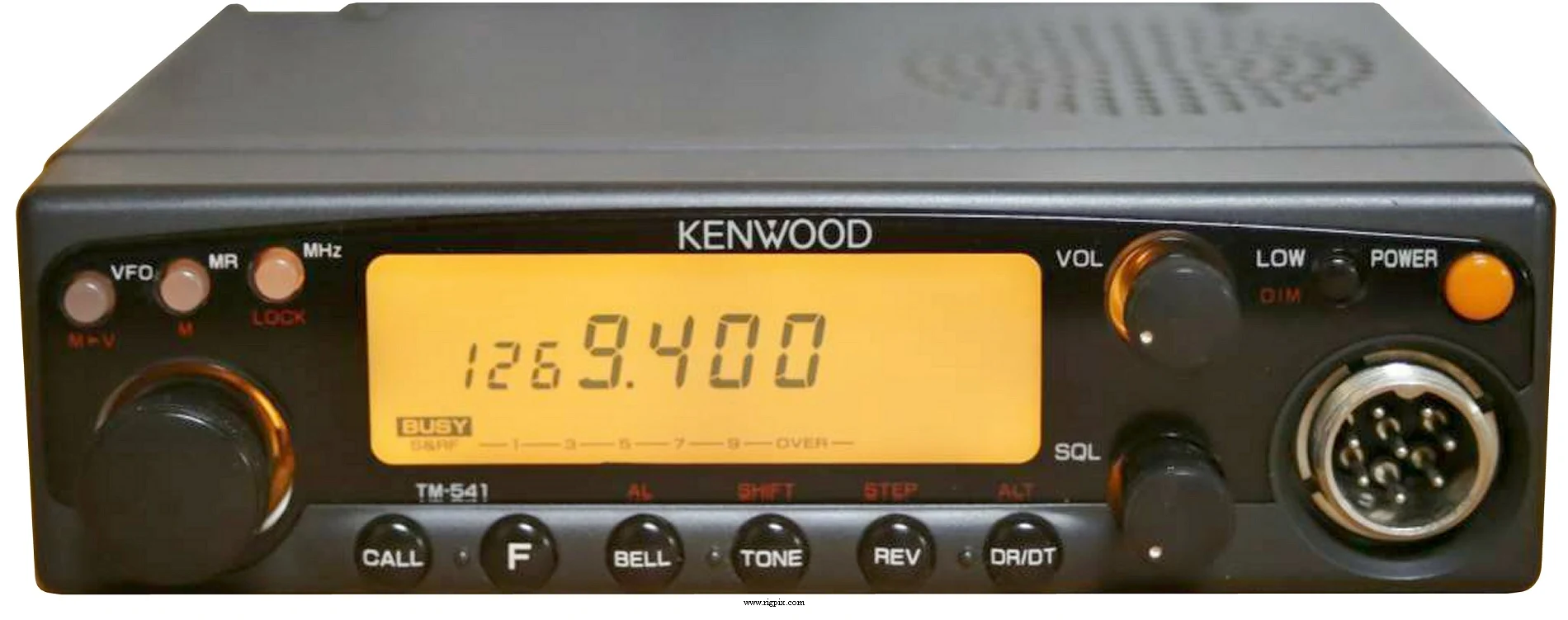

TM-541
Источник:
ОБЩИЕ
| Тип | Любительский передатчик UHF |
|---|---|
| Диапазон частот | Японский рынок TX: 1240-1300 МГц RX: 1240-1300 МГц |
| Шаг перестройки | 10 / 12.5 / 20 / 25 кГц |
| Стабильность частоты | ±3 ppm при -20 до +60°C (-4 до +140°F) |
| Режим | FM |
| Каналы / управление памятью | 20 регулярных (18 с установленным DRU-1) 1 вызов 4 нечетных разделения 1 приоритетный 1 сканирование программы пары RAM хранение с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | +20 МГц |
| Источник питания | 13.8 В постоянного тока |
| Ток потребления / мощность | RX: Макс. 600 мАТХ: Макс. 6 А |
| Импеданс антенны / разъём | 50 Ом / N-гнездо |
| Габариты (Ш*В*Г) | 140*40*160 мм (5.51*1.58*6.3") |
| Вес | 1.2 кг (2.65 фунта) |
| Другие особенности | Кодер CTCSS/PL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 59.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность AF / громкоговорителя | 2 Вт при 5% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийНизкий 23 см: 10 Вт1 Вт |
|---|---|
| 23 см | 10 Вт |
| Система модуляции | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (металлический замок кольца разъём) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | 199x-199x (Прекращено производство) |
|---|---|
| Дополнительная информация | — |
| - | - |
