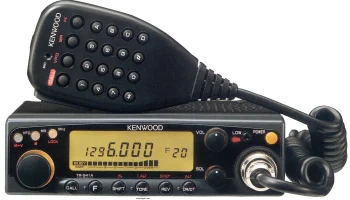

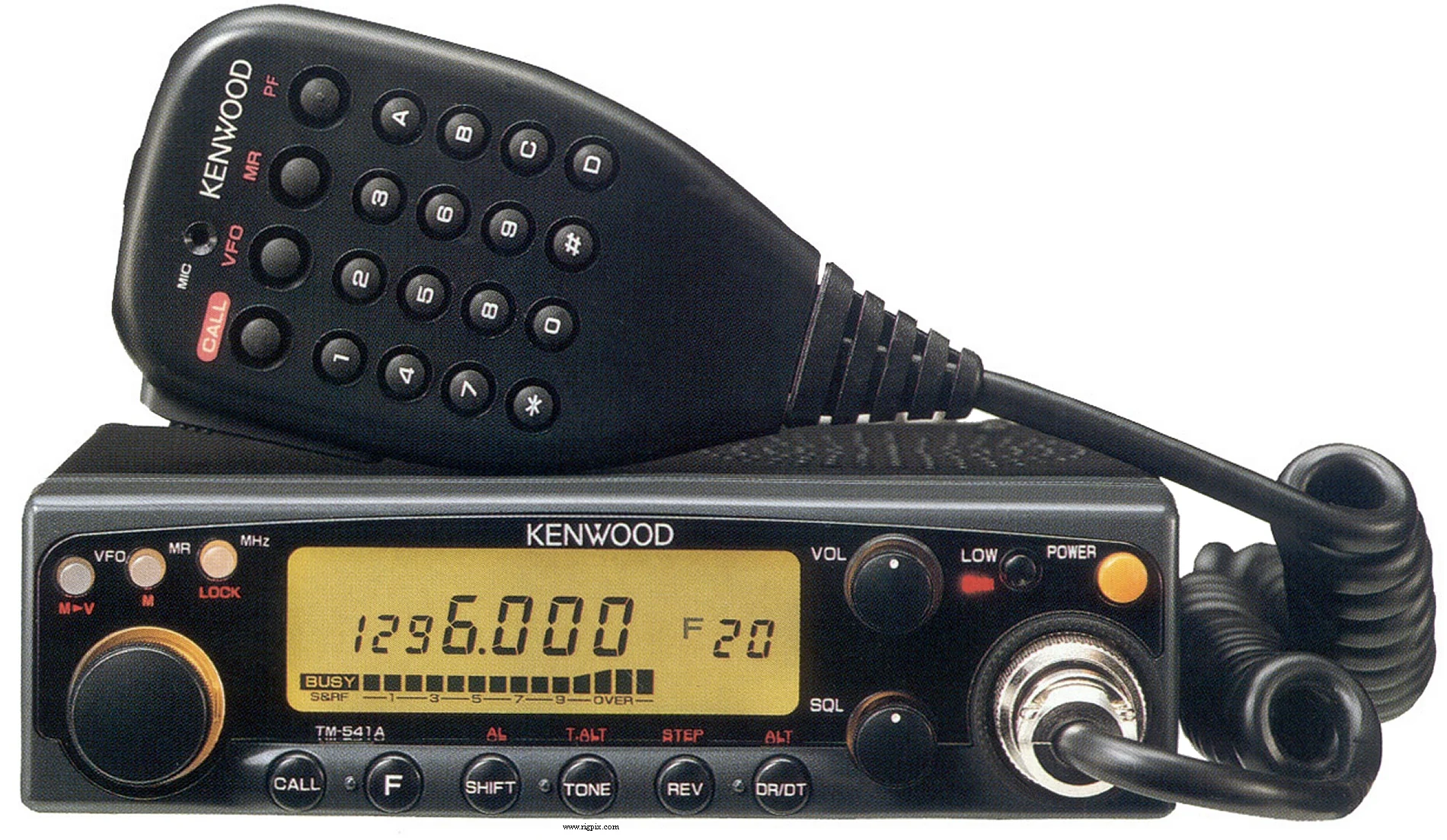

TM-541A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона UHF |
|---|---|
| Диапазон частот | США TX: 1240-1300 МГц RX: 1240-1300 МГц |
| Шаг перестройки | 10 / 12.5 / 20 / 25 кГц |
| Стабильность частоты | ±3 ppm @ от -20 до +60°C (-4 до +140°F) |
| Режим работы | FM |
| Каналы / управление памятью | 20 регулярных (18 при наличии DRU-1) 1 вызов 4 нечетных разделения 1 приоритетный 1 сканирование программной пары RAM хранение с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | ±12 МГц и -20 МГц |
| Источник питания | 13.8 В постоянного тока |
| Ток потребления / мощность | RX: Макс. 600 мАТХ: Макс. 6 А |
| Импеданс антенны / разъём | 50 Ом / N-гнездо |
| Габариты (Ш*В*Г) | 140*40*160 мм (5.51*1.58*6.3") |
| Вес | 1.2 Кг (2.65 фунта) |
| Другие особенности | Кодер CTCSS/PL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 59.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Отношение изображения к сигналу | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 5%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Высокая низкая 23 см: 10 Вт1 Вт |
|---|---|
| 23 см | 10 Вт |
| Модуляционная система | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 199x-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| DRU-1 DTU-2 MB-12 MB-201 MC-44 MC-44DM MC-44DME MC-44E MC-60A MC-80 MC-85 PG-2N PG-3G PS-33 SP-41 SP-50B TSU-6 | Цифровой блок записи ДТМФ устройство Крепление для монтажа на автомобиле Крепление для монтажа на автомобиле Многофункциональный микрофон Многофункциональный микрофон с функцией автопоиска Многофункциональный европейский микрофон с функцией автопоиска Европейский многофункциональный микрофон Офисный микрофон с кнопками вверх-вниз Офисный всенаправленный микрофон с кнопками вверх-вниз Офисный направленный микрофон с кнопками вверх-вниз Кабель питания постоянного тока Фильтр помех линии постоянного тока Источник питания. 13.8 В постоянного тока, 20.5 А Автомобильный громкоговоритель. 4 Ом Автомобильный громкоговоритель. 8 Ом Декодер CTCSS/PL. |
