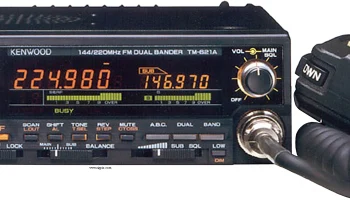

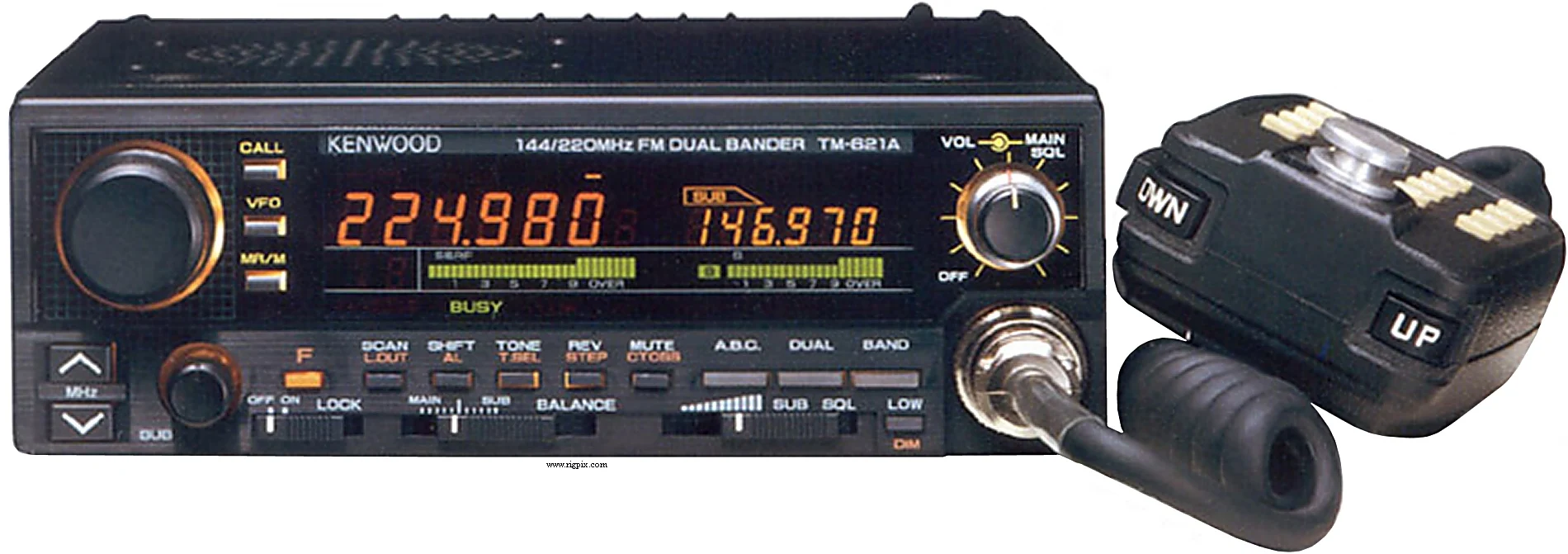

TM-621A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса VHF |
|---|---|
| Диапазон частот | США TX: 144-148 / 220-225 МГц RX: 144-148 / 220-225 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 кГц |
| Стабильность частоты | — |
| Режим | FM |
| Каналы / управление памятью | 14 регулярных каналов (0-d), из которых канал №1 функционирует как приоритетный канал 1 вызов 2 поиск краёв диапазона 2 нечетных ретрансляторов Сплит-память с резервированием памяти литиевой батареей |
| Смещение / сдвиг ретранслятора / смещение | 2 м: ±600 кГц1.25 м: ±1.6 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 600 мА (без сигнала)Передача: Макс. 9.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (на гибком кабеле) |
| Габариты (Ш*В*Г) | 150*50*219 мм (5.9*2*8.6") |
| Вес | 1.8 кг (3.97 фунта) |
| Прочие особенности | Встроенный кодер CTCSS/PL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 16.9 МГц (2 м) — 30.825 МГц (1.25 м) 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 2 м: 0.2 мкВ (12 дБ SINAD) 1.25 м: 0.18 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность низкочастотного тракта / громкоговоритель | 2 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая низкая 2 м:45 Вт5 Вт 1.25 м:25 Вт5 Вт |
|---|---|
| 2 м | 45 Вт |
| 1.25 м | 25 Вт |
| Модуляционная система | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (металлический замок кольца разъём) |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1988-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | ID FCC: ALH9TKTM-621A |
| MB-11 MC-48B MC-55 MC-60A MC-80 MC-85 PG-2N PG-3B PS-50 PS-430 RC-10 SP-41 SP-50B SP-430 SW-100B SW-200B TSU-6 | Крепление для монтажа в автомобиле Микрофон ручной с кнопками вверх-вниз и DTMF ключом Микрофон ручной с кнопками вверх-вниз Электретный микрофон настольный с кнопками вверх-вниз и фиксатором Электретный микрофон настольный с кнопками вверх-вниз и фиксатором Высококлассный электретный микрофон настольный Гибкий кабель питания постоянного тока Фильтр линии помех постоянного тока Мощный источник постоянного тока питания постоянного тока Удалённый контроллер с DTMF/автопатчем Автомобильный громкоговоритель, 4 Ом Автомобильный громкоговоритель, 8 Ом Разъём внешнего громкоговорителя Компактный измеритель коэффициента стоячей волны мощности / напряжения / вольтметр, диапазон 140-450 МГц Измеритель коэффициента стоячей волны мощности / мощности / вольтметра пикового или среднеквадратического значения 140-450 МГц Декодер тонов CTCSS/PL |
