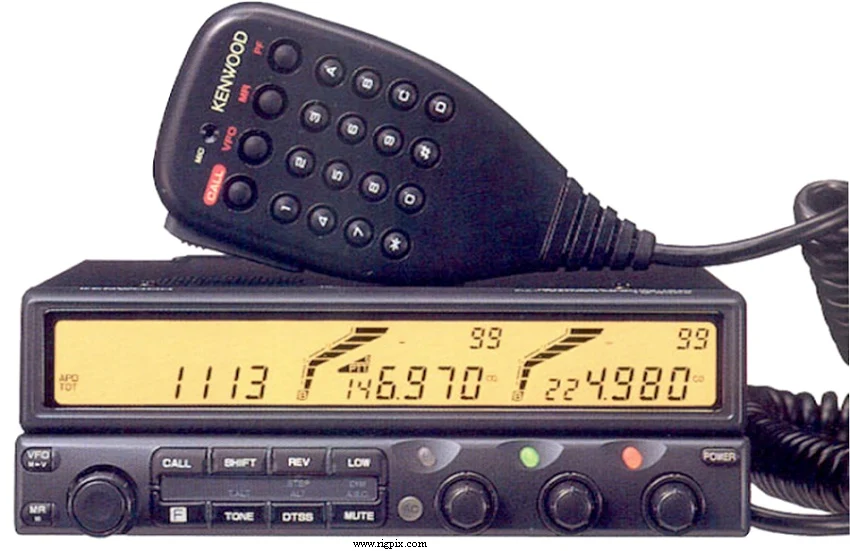

TM-642A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительская VHF (UHF) |
|---|---|
| Диапазон частот | США и Канада TX: 144-148 / 220-225 МГц RX: 144-148 / 220-225 МГц Варианты диапазонов 10 м, 6 м, 70 см или 23 см |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 кГц |
| Стабильность частоты | ±10 ppm @ -20 до +60°C (-4 до +140°F) |
| Режим | FM |
| Каналы / управление памятью | 100 регулярных каналов на диапазон (можно хранить нечетные разбиения) 1 вызовной канал на диапазон Оперативное запоминание с резервированием при помощи литиевой батареи |
| Смещение ретранслятора / сдвиг | 2 м: ±600 кГц1.25 м: ±1.6 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: менее 1.2 А При передаче: менее 11.5 А |
| Импеданс антенны / разъём | 50 Ом /? (На пигтейлах) |
| Габариты (Ш*В*Г) | 150*50*175 мм (5.9*1.97*6.89") |
| Вес | 1.5 кг (3.31 фунта), без дополнительного блока диапазона |
| Прочие особенности | Кодер CTCSS/PL. DTMF. DTSS. Будильник с таймером и секундомером. Диммер. Перекрёстный ретранслятор. Двойной приём (тройной приём с дополнительным блоком диапазона) |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц (2 м) — 30.825 МГц (1.25 м) 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая 3Низкая 2 2 м:50 Вт10 Вт5 Вт 1.25 м:25 Вт10 Вт5 Вт |
|---|---|
| 2 м | 50 Вт |
| 1.25 м | 25 Вт |
| Система модуляции | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (Модульный) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 199x-199x (Выпущено, прекращено производство) |
|---|---|
| Дополнительная информация | — |
| DFK-3 DFK-4 DFK-7 MB-14 MC-44 MC-44DM MC-44DME MC-44E MJ-88 MJ-89 PG-3B PG-3G PS-33 SP-41 SP-50B TSU-7 UT-28S UT-50S UT-440S UT-1200 | Комплект для съёмного крепления передней панели. 3 м (? фута) Комплект для съёмного крепления передней панели. 4 м (? фута) Комплект для съёмного крепления передней панели. 7 м (? фута) Бracket для монтажа в автомобиле Микрофон многофункциональных функций Микрофон многофункциональных функций с автопатчем Микрофон многофункциональных функций с автопатчем (Европа) Микрофон многофункциональных функций (Европа) Адаптер модульного типа для подключения к разъёму на 8 контактов Микрофонный переключатель модульного типа Фильтр помех Кабель питания Постоянный ток 13.8 В, 20.5 А Автомобильный громкоговоритель Громкоговоритель коммуникационный Декодер CTCSS/PL Блок 10 м / 50 Вт Блок 6 м / 50 Вт Блок 70 см / 35 Вт Блок 23 см / 10 Вт |
