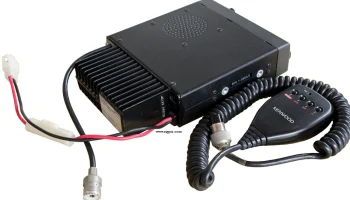

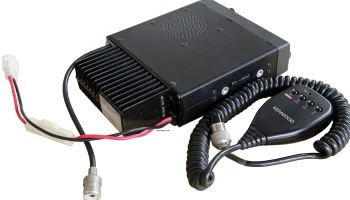

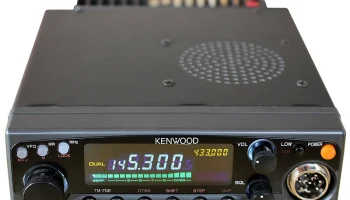

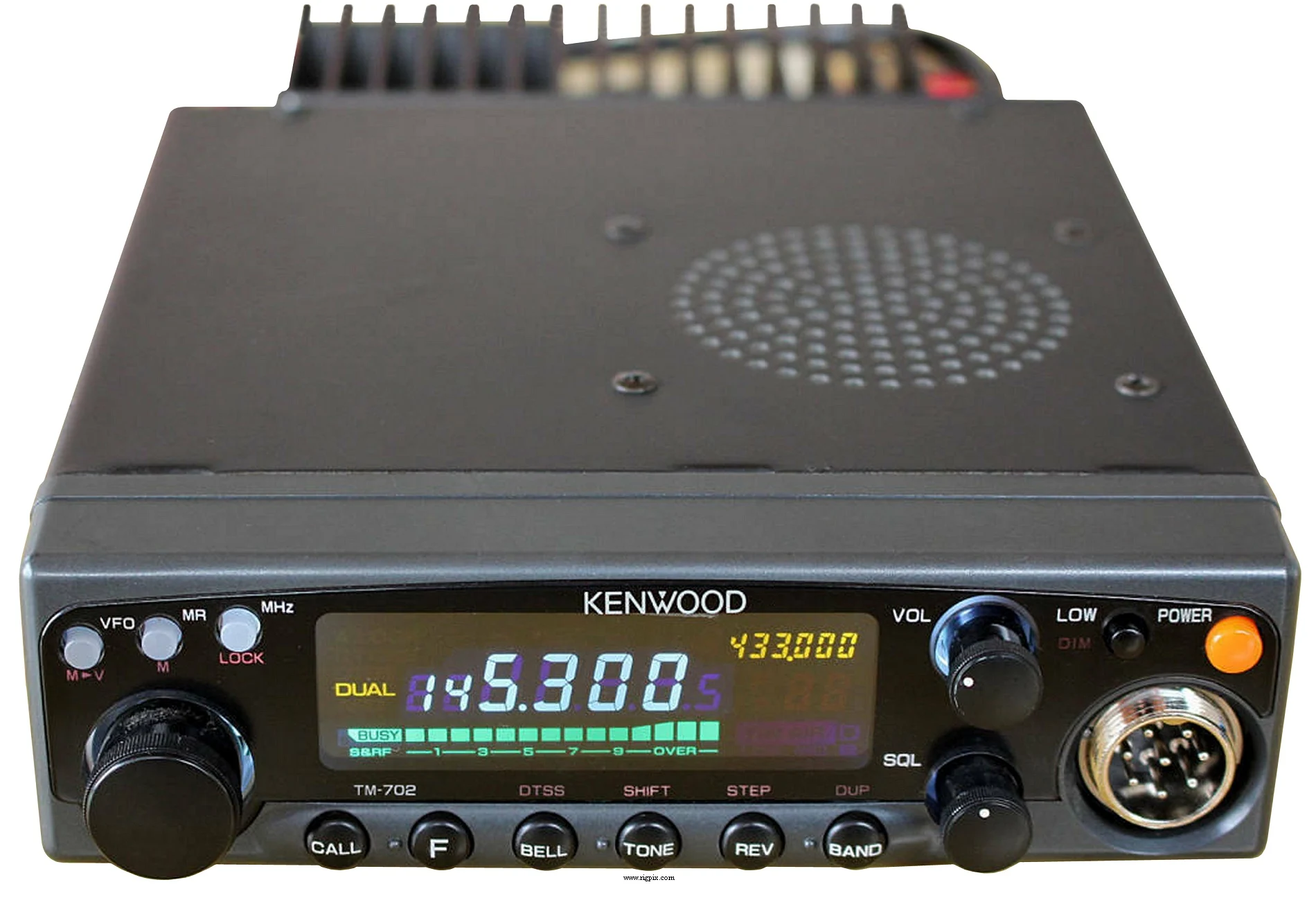

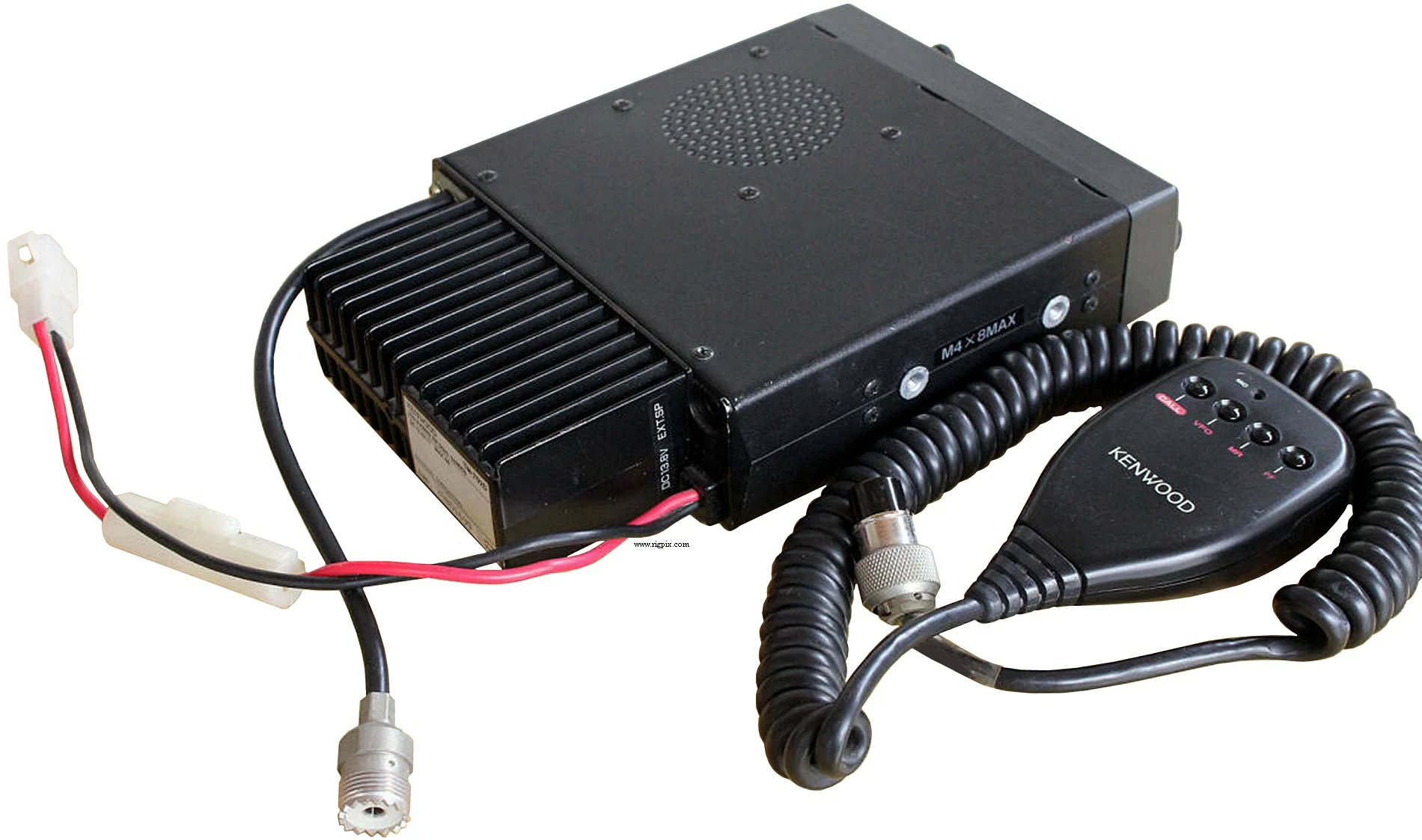

TM-702D
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | Японский рынокTX: 144-146 / 430-440 МГцRX: 144-146 / 430-440 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 кГц |
| Стабильность частоты | ±10 ppm @ от -20 до +60°C (-4 до +140°F) |
| Режим | FM |
| Количество каналов / управление памятью | 20 регулярных 1 вызов Некоторые ячейки памяти имеют функцию двойной памяти с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | VHF: ±600 кГцUHF: ±? МГцДля других смещений используйте ячейки памяти с нечетными значениями 17–20 |
| Источник питания | 11.7-15.8 В постоянного тока |
| Ток потребления / мощность | RX: Макс. 600 мАТХ: Макс. 8 А |
| Импеданс антенны / разъём | 50 Ом / Один SO-239 и один разъём типа N (На гибких проводах) |
| Габариты (Ш*В*Г) | 140*40*200 мм (5.51*1.58*7.87") |
| Вес | 1.4 кг (3.09 фунта) |
| Другие особенности | Кодер CTCSS/PL. Диммер. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 30.3 МГц (VHF) — 30.825 МГц (UHF) 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | ВысокаяСредняяНизкая 2 м:25 Вт10 Вт2 Вт 70 см:25 Вт10 Вт2 Вт |
|---|---|
| 2 м | 25 Вт |
| 70 см | 25 Вт |
| Модуляционная система | Реактивный тип |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (Металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 199x-199x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| DTU-2 RC-10 RC-20 TSU-6 | Устройство набора номера Дистанционное управление Кодер CTCSS/PL |
