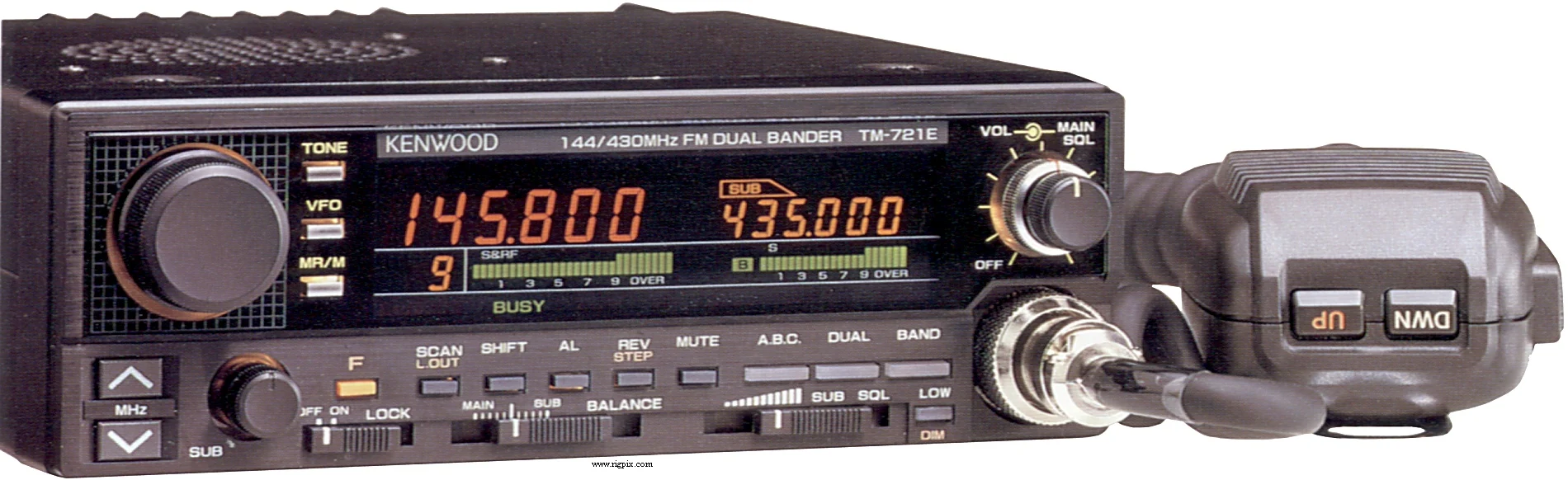

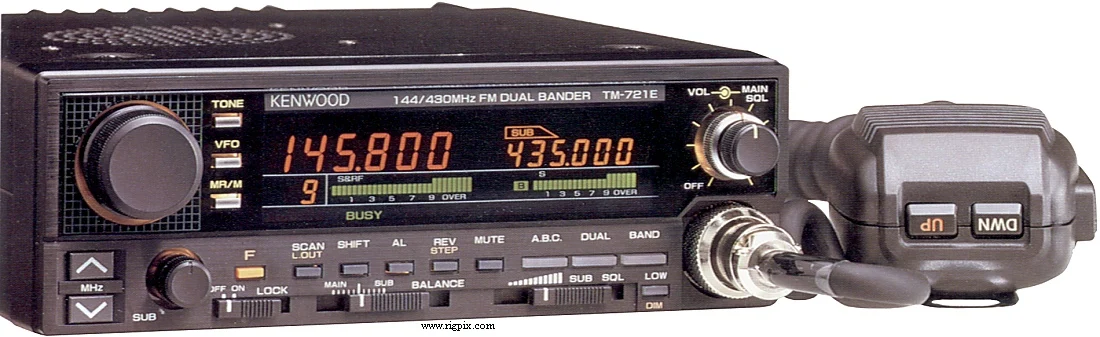

TM-721E
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 144-146 / 430-440 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 кГц |
| Стабильность частоты | ±10 ppm @ -20 до +60°C (-4 до +140°F) |
| Режим | FM |
| Каналы / управление памятью | 14 регулярных каналов (0-d), из которых канал №1 выполняет функцию приоритетного канала 1 вызова 2 поиск краёв полосы повторителя 2 нечетных разнесённых репитера Оперативное запоминание с резервированием литиевой батареи |
| Смещение / сдвиг репитера / репитерный сдвиг | 2 м: ±600 кГц70 см: -1.6 и -7.6 МГц (Европа)70 см: ±1.6 МГц (Англия) |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: менее 600 мА (без сигнала)Передача: менее 9.5 А |
| Импеданс антенны / разъём | 50 Ом / Один N-гнездо и один SO-239 |
| Габариты (Ш*В*Г) | 150*50*219 мм (5.91*1.97*8.62") |
| Вес | 1.8 кг (3.97 фунта) |
| Другие особенности | Тональный сигнал повтора 1750 Гц. Двойной приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием, США 1-е ПЧ: 16.9 МГц (2 м) — 21.6 МГц (70 см) 2-е ПЧ: 455 кГц Супергетеродин с двойным преобразованием, другие рынки 1-е ПЧ: 10.7 МГц (2 м) — 30.825 МГц (70 см) 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 2 м: 0.2 мкВ (12 дБ SINAD) 70 см: 0.16 мкВ (12 дБ SINAD) |
| Уровень срабатывания шумоподавителя | 0.09 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Отношение изображения к сигналу | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | Миниразъём TS (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая низкая 2 м:45 Вт5 Вт 70 см:35 Вт5 Вт |
|---|---|
| 2 м | 45 Вт |
| 70 см | 35 Вт |
| Модуляционная система | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (мужской замок штекер) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | 1988-19xx (Выпущено, прекращено) |
|---|---|
| Дополнительная информация | Новая цена 1988 года в Швеции: SEK 8200:- |

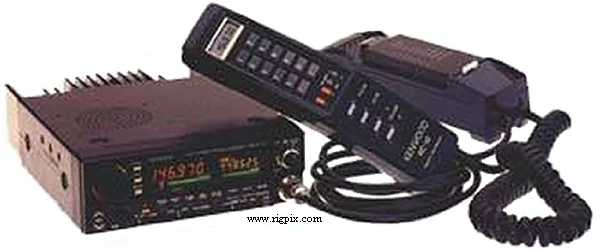

| MA-700 MB-11 MC-48B MC-55 MC-60A MC-80 MC-85 PG-2N PG-3B PS-50 PS-430 RC-10 SP-41 SP-50B SP-430 SW-100B SW-200B | Двухдиапазонная мобильная антенна с дуплексером Бracket для монтажа на автомобиле Ручной микрофон с кнопками вверх/вниз и DTMF клавиатурой Ручной микрофон с кнопками вверх/вниз Переносной микрофон с кнопками вверх/вниз и блокировкой Переносной микрофон с кнопками вверх/вниз и блокировкой Высококлассный электретный переносной микрофон Кабель питания постоянного тока Фильтр линии помех постоянного тока Мощный источник постоянного тока дистанционного управления с DTMF/автопейджингом Портативный громкоговоритель, 4 Ом Портативный громкоговоритель, 8 Ом Разъёмы внешних громкоговорителей Компактный измеритель коэффициента стоячей волны / мощности / напряжения, 140-450 МГц Измеритель коэффициента стоячей волны / мощности, 140-450 МГц Пиковый или среднеквадратичный |
