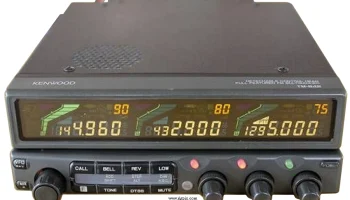

TM-842
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона UHF |
|---|---|
| Диапазон частот | Японский рынок TX: 430-440 / 1260-1300 МГц RX: 430-440 / 1260-1300 МГц Варианты полос: 2 м или 6 м |
| Шаг перестройки | 70 см: 5 / 10 / 12.5 / 15 / 20 / 25 кГц23 см: 10 / 12.5 / 20 / 25 кГц |
| Стабильность частоты | ±10 ppm при -20 до +60°C (-4 до +140°F), ±3 ppm для 23 см |
| Режим | FM |
| Количество каналов / управление памятью | 100 регулярных на полосу 1 вызов на полосу Хранение в памяти с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | 70 см: ±5 МГц23 см: ±20 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 1.2 А (без сигнала)Передача: Макс. 6.5 А |
| Импеданс антенны / разъём | 50 Ом /? (На пигтейлах) |
| Габариты (Ш*В*Г) | 150*50*175 мм (5.91*1.97*6.89") |
| Вес | 1.5 кг (3.31 фунта) |
| Прочие особенности | Кодер CTCSS/PL. DTMF. DTSS. Сигнализация будильника. Двойной приём (тройной приём с дополнительным блоком полосы). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.6 МГц (70 см) — 59.7 МГц (23 см) 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)70 см: 24 кГц (-60 дБ) — 23 см: 36 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая 70 см:10 Вт1 Вт 23 см:10 Вт1 Вт |
|---|---|
| 70 см | 10 Вт |
| 23 см | 10 Вт |
| Модуляционная система | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | 70 см: Лучше чем -60 дБ23 см: Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (Модульный) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 199x-199x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| DFK-3 DFK-4 DFK-7 FA-5 MB-14 MC-45 MC-45DM MJ-88 MJ-89 PG-2N PG-3B PG-3G PS-32 SP-41 SP-50B TSU-7 UT-50 UT-50S UT-144 UT-144D UT-144S | Комплект съёмного переднего панели. 3 м (9.8 фута) Комплект съёмного переднего панели. 4 м (13.12 фута) Комплект съёмного переднего панели. 7 м (23 фута) Блок охлаждения вентилятор Установка для монтажа в автомобиле Многофункциональный ручной микрофон Многофункциональный ручной микрофон с кодером DTMF Адаптер модульного разъёма к 8-контактному Микрофонный переключатель с разъёмом постоянного тока Шнур питания постоянного тока Фильтр шума шнура питания постоянного тока (Высокая ёмкость) Источник питания. 13.8 В постоянного тока, 20 А Автомобильный громкоговоритель Коммуникационный громкоговоритель Декодер CTCSS/PL 6 м / 10 Вт блок полосы 6 м / 50 Вт блок полосы 2 м / 10 Вт блок полосы 2 м / 25 Вт блок полосы 2 м / 50 Вт блок полосы |
