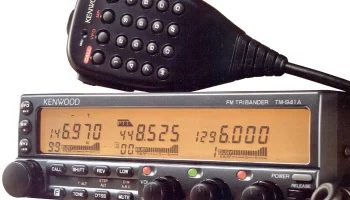

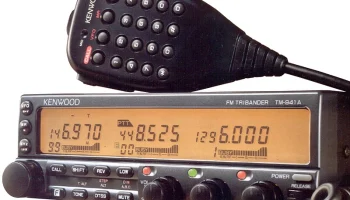

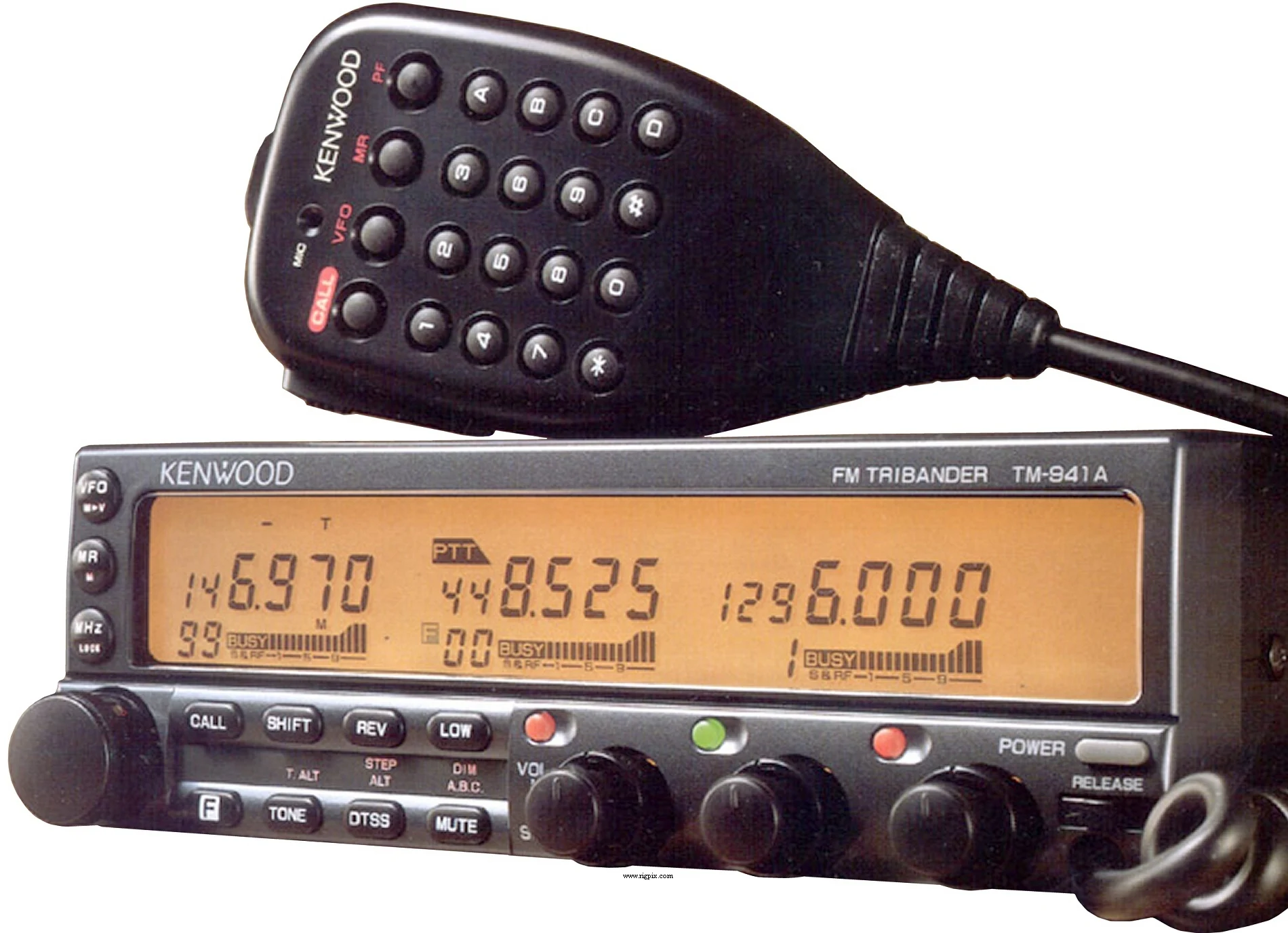

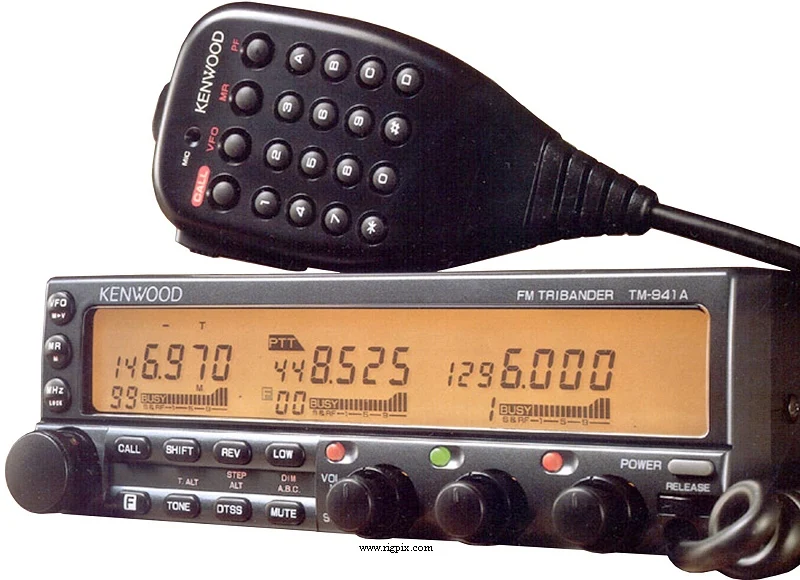

TM-941A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | США TX: 144-148 / 438-450 / 1240-1300 МГц RX: 118-174 / 410-470 / 1100-1400 МГц |
| Шаг перестройки | 2 м/70 см: 5 / 10 / 12.5 / 15 / 20 / 25 кГц23 см: 10 / 12.5 / 20 / 25 кГц |
| Стабильность частоты | ±10 ppm при температуре от -20 до +60°C (-4 до +140°F), ±3 ppm для 23 см |
| Режим работы | TX: FMRX: AM / FM |
| Количество каналов / управление памятью | 100 регулярных на каждую полосу 1 вызов на каждую полосу Запоминание в RAM с резервированием литиевой батареей |
| Смещение / сдвиг ретранслятора | 2 м: ±600 кГц 70 см: ±5 МГц 23 см: ±12 и -20 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: Менее 1.2 А (без сигнала)TX: Менее 11.5 А |
| Импеданс антенны / разъём | 50 Ом /? (На пигтейлах) |
| Габариты (Ш*В*Г) | 150*50*175 мм (5.91*1.97*6.89") |
| Вес | 1.9 кг (4.19 фунта) |
| Другие особенности | Кодер CTCSS/PL. DTSS. DTMF. ALT. Диммер. Три приёмника. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц (2 м) — 21.6 МГц (70 см) — 59.7 МГц (23 см) 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 2 м/70 см: 0.16 мкВ (12 дБ SINAD) 23 см: 0.22 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)2 м/70 см: 24 кГц (-60 дБ)23 см: 36 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 2 м:50 Вт10 Вт5 Вт 70 см:35 Вт10 Вт5 Вт 23 см:10 Вт5 Вт1 Вт |
|---|---|
| 2 м | 50 Вт |
| 70 см | 35 Вт |
| 23 см | 10 Вт |
| Модуляционная система | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | 2 м/70 см: Лучше чем -60 дБ23 см: Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (Модульный) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1990-199x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| DTU-2 MB-11 MC-45 MC-45DM MJ-88 PG-2N PG-3G PG-4K PG-4L PS-50 PS-430 SP-41 SP-50B TSU-7 | Устройство кодера CTCSS/PL. Крепление мобильного монтажа Ручной многофункциональный микрофон Ручной многофункциональный микрофон с кодером CTCSS/PL Разъём адаптера микрофонного кабеля Кабель питания постоянного тока Фильтр линии помех постоянного тока Набор съёмной передней панели длиной 4 м Набор съёмной передней панели длиной 7 м Источник питания. 13.8 В постоянного тока, 20 А Источник питания. 13.8 В постоянного тока, 10 А (пиковый ток 20 А) Автомобильный громкоговоритель Громкоговоритель связи Устройство декодера CTCSS/PL |
