TM-2400
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик UHF |
|---|---|
| Диапазон частот | Японский рынок TX: 2400-2450 МГц (13 см) RX: 2400-2450 МГц Варианты диапазонов 10 м, 6 м, 2 м, 70 см или 23 см |
| Шаг перестройки | 13 см: 10 / 12.5 / 20 / 25 кГц |
| Стабильность частоты | ±1.5 ppm @ -20 до +60°C (-4 до +140°F) |
| Режим | FM |
| Каналы / управление памятью | 100 регулярных каналов на каждый диапазон 1 вызовной канал на каждый диапазон Оперативное запоминание с резервным питанием от литиевой батареи |
| Смещение ретранслятора / сдвиг | ±20 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: менее 1.2 А (без сигнала)Передача: менее 3.5 А |
| Импеданс антенны / разъём | 50 Ом / разъём N-типа (на гибком кабеле) |
| Габариты (Ш*В*Г) | 150*50*160 мм (5.91*1.97*6.3") |
| Вес | 1.4 Кг (3.09 фунта) |
| Прочие особенности | Кодер CTCSS/PL. DTSS. DTMF. ALT (AFC). Двойной приём (с опциональным блоком диапазона) |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройной супергетеродин 1-е ПЧ: 139.75 МГц 2-я ПЧ: 10.7 МГц 3-я ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 5% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая 13 см: 1 Вт400 мВт |
|---|---|
| 13 см | 1 Вт |
| Модуляционная система | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 600 Ом / модульный разъём 8-контактный |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1992-199x (вышедший из производства) |
|---|---|

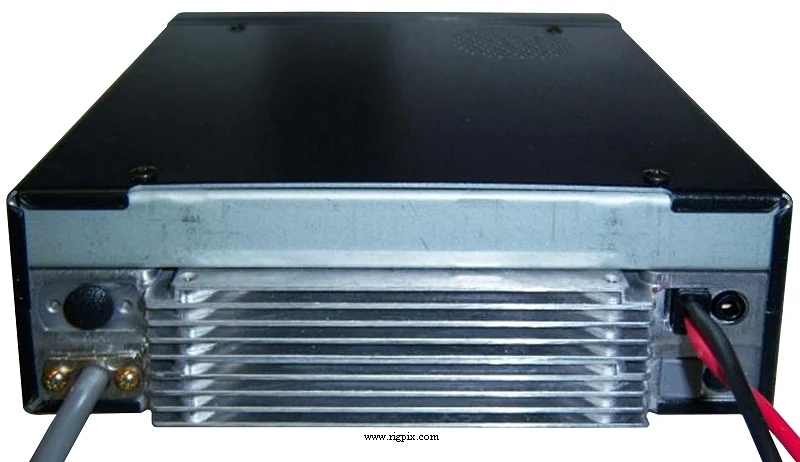

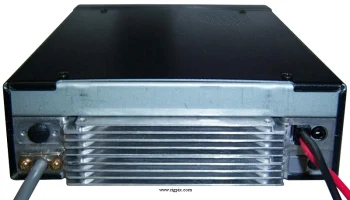

| Дополнительная информация | Несмотря на тройной видимый диапазон, этот радиоприёмник способен работать только с одним вариантом диапазона. Это связано с большим размером части 2400 МГц. См. заднюю фотографию ниже. Новая цена в декабре 1992 года в Японии: 138000 йен Новая цена в 1995 году в Японии: 139800 йен |
| Детали DFK-3 DFK-4 DFK-7 FA-5 MB-14 MC-45 MC-45DM MJ-88 MJ-89 PG-2N PG-3B PG-3G PS-32 SP-41 SP-50B TSU-7 UT-28 UT-28S UT-50 UT-50S UT-144 UT-144D UT-144S UT-430 UT-430S UT-1200 | Комплект для съёмного крепления передней панели. Длина 3 м (9.8 фута) Комплект для съёмного крепления передней панели. Длина 4 м (13.1 фута) Комплект для съёмного крепления передней панели. Длина 7 м (23 фута) Блок охлаждения вентилятор Многофункциональный ручной микрофон Многофункциональный ручной микрофон с кодером DTMF Модульный адаптер микрофонного разъёма на 8-контактный Микрофонный переключатель с модульным разъёмом Шнур питания постоянного тока Шнур питания постоянного тока с фильтром помех Звуковой коммуникационный громкоговоритель Декодер CTCSS/PL 10-метровый / 10-ваттный блок диапазона 10-метровый / 50-ваттный блок диапазона 6-метровый / 10-ваттный блок диапазона 6-метровый / 50-ваттный блок диапазона 2-метровый / 10-ваттный блок диапазона 2-метровый / 25-ваттный блок диапазона 2-метровый / 50-ваттный блок диапазона 70-сантиметровый / 10-ваттный блок диапазона 70-сантиметровый / 35-ваттный блок диапазона 23-сантиметровый / 10-ваттный блок диапазона |
