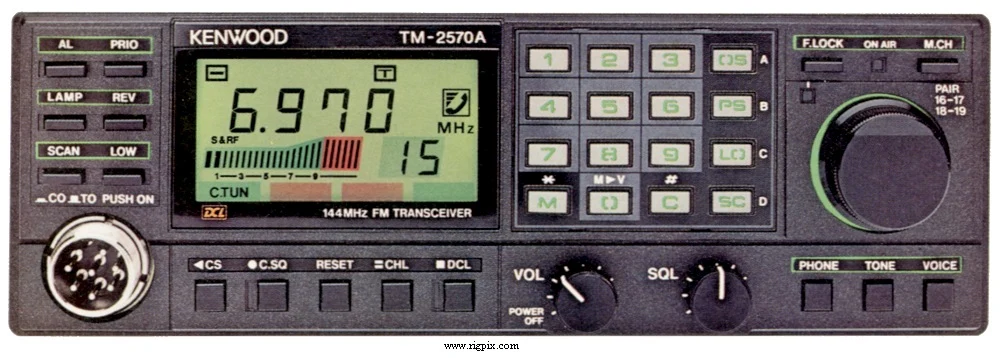

TM-2570A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса VHF |
|---|---|
| Диапазон частот | США TX: 144-148 МГц RX: 144-148 МГц (после модификации 141-151 МГц) |
| Шаг перестройки | — |
| Стабильность частоты | ±15 ppm при температуре от -20 до +50°C (-4 до +122°F) |
| Режим работы | FM |
| Количество каналов / управление памятью | 23 регулярных канала, 2 нечетных канала для разделения, 1 приоритетный канал с запоминанием в памяти RAM с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | ±600 КГц |
| Источник питания | 12-16 В постоянного тока |
| Ток потребления / мощность | При приёме: 600 мА (без сигнала)Передача: 4-16 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 180*60*250 мм (7.09*2.36*9.84") |
| Вес | 2.35 кг (5.18 фунта) |
| Прочие особенности | Автоматический набор номера с помощью DTMF. Опции CTCSS/PL. DCL опция. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е промежуточное: 10.695 МГц 2-е промежуточное: 455 кГц |
|---|---|
| Чувствительность | 0.2 мкВ (уровень SINAD 12 дБ) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изоляция от зеркального изображения | — |
| Выходная мощность звукового тракта / громкоговоритель | 1.5 Вт при искажении 5% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокий уровеньНизкий уровень: 2 м: 70 Вт5 Вт Низкий уровень регулируется внутренне до уровня до 60 Вт |
|---|---|
| 2 м | 70 Вт |
| Модуляционная система | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / 8-контактный (разъём с металлическим замком) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1986-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AC-10 CD-10 KPS-7A MB-10 MC-42S MC-48 MC-55 MC-60A MC-80 MC-85 MU-1 PG-2N PG-3A PS-50 PS-430 SP-40 SP-50 SP-430 SWT-1 TU-7 VS-1 | адаптер переменного тока для CD-10 Индикатор отображения позывного сигнала Источник питания. 13.8 В постоянного тока, 6 А Крепёж для монтажа на автомобиле Микрофон динамический ручной с кнопками вверх-вниз Микрофон ручной с кнопками вверх-вниз и клавиатурой DTMF Портативный рупорный микрофон Рупорный настольный микрофон Односторонний настольный микрофон Омический двусторонний настольный микрофон Модемный блок (DCL) Кабель питания постоянного тока Фильтр помех линии электропитания Источник питания. 13.8 В постоянного тока, 20 А Источник питания. 13.8 В постоянного тока, 10 А (пиковая нагрузка 20 А) Автомобильный громкоговоритель, 4 Ом Автомобильный громкоговоритель, 8 Ом Разъём внешнего громкоговорителя Антенный тюнер CTCSS/PL Блок синтезатора речи Блок синтеза голоса |
