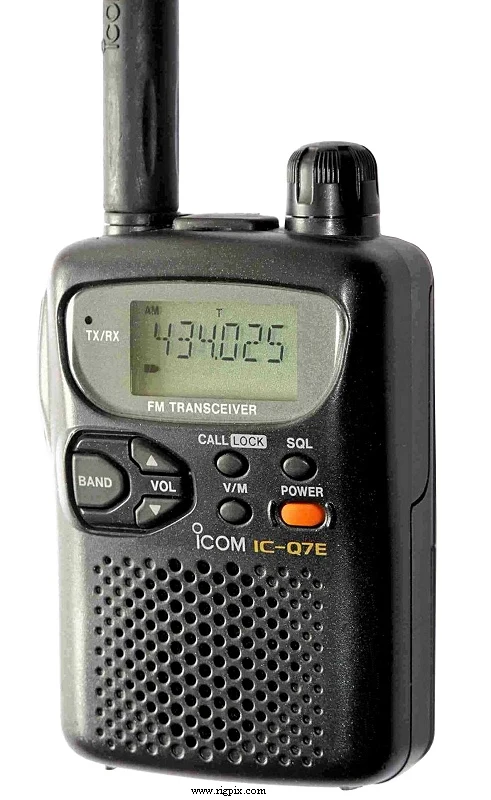

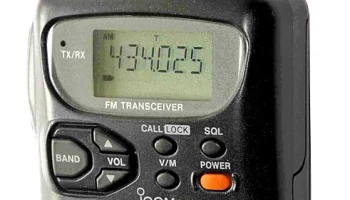

IC-Q7E
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазонов VHF/UHF |
|---|---|
| Диапазон частот | TX: 144-146 / 430-440 МГц (Европа, общий рынок) TX: 144-148 / 430-440 МГц (Италия) RX: 30-1310 МГц |
| Шаг перестройки | 5 / 6.25 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГц |
| Стабильность частоты | ±6 ppm при температуре от -10 до +60°C (14 до 140°F) |
| Режим работы | TX: FMRX: AM / FM / WFM |
| Количество каналов / управление памятью | 200 регулярных каналов в двух банках памяти 2 приоритетных канала Наблюдатель приоритета |
| Смещение / сдвиг ретранслятора / частота | Программируемый |
| Источник питания | 2.4-3 В постоянного тока (две батареи типа R6/AA щелочные или никель-кадмиевые аккумуляторы) |
| Ток потребления / мощность | RX: 38-170 мА TX: 380-440 мА |
| Импеданс антенны / разъём | 50 Ом / SMA |
| Габариты (Ш*В*Г) | 58*86*27 мм (2.28*3.38*1.06") |
| Вес | 170 г (6 унций), включая батарейки и антенну |
| Другие особенности | CTCSS/PL со сканированием тона. Импульсный тон 1750 Гц. Дисплей с подсветкой. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е промежуточное: 266.7 МГц 2-е промежуточное: 19.65 МГц 3-е промежуточное: 450 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR): 118-136 МГц: 0.56 мкВ 222-247 МГц: 0.79 мкВ 247-330 МГц: 1.4 мкВ FM (12 дБ SINAD): 30-118 МГц: 0.32 мкВ 118-175 МГц: 0.16 мкВ 175-247 МГц: 0.22 мкВ 247-330 МГц: 0.4 мкВ 330-380 МГц: 0.32 мкВ 470-750 МГц: 1 мкВ 750-1000 МГц: 0.32 мкВ 1000-1200 МГц: 0.79 мкВ 1200-1300 МГц: 0.5 мкВ WFM (12 дБ SINAD): 76-108 МГц: 1 мкВ 470-770 МГц: 5.6 мкВ |
| Чувствительность шумоподавителя | ВЧ: 0.18 мкВ (Порог) УВЧ: 0.22 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | АМ/FM 15 кГц (-6 дБ) 30 кГц (-60 дБ) WFM 150 кГц (-6 дБ) |
| Изоляция изображения | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 100 мВт при искажении 10% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | TRRS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | 2 м: 350 мВт 70 см: 300 мВт |
|---|---|
| 2 м | 350 мВт |
| 70 см | 300 мВт |
| Система модуляции | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 2 КОм / TRRS «Миниджек» (3.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1998-2001 гг. (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| BC-127 HM-46 HS-85 LC-146 OPC-782 SP-13 | Зарядное устройство NiCd. Заряжает 2 или 4 батареи типа R6/AA NiCd Громкоговоритель-микрофон Наушник с кнопками PTT и VOX Сумка для переноски Кабельный адаптер Наушники |
