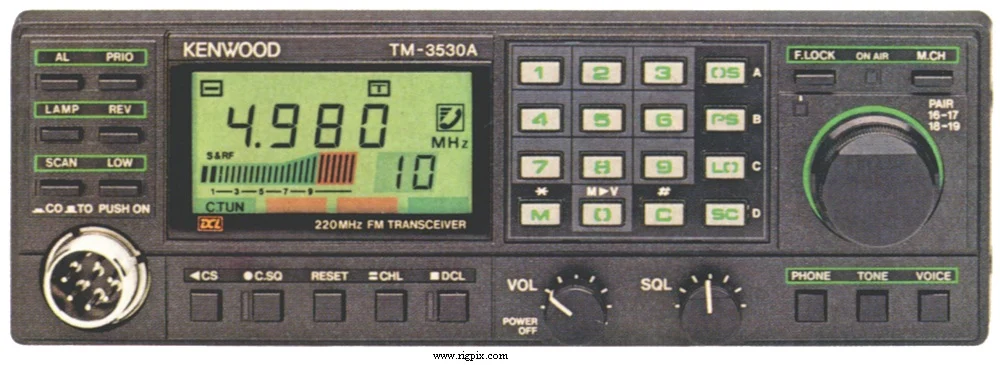

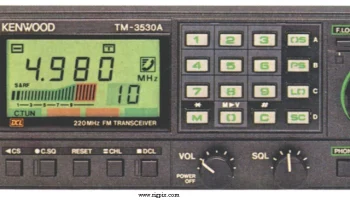

TM-3530A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | США TX: 220-225 МГц (1.25 м) RX: 220-225 МГц |
| Шаг перестройки | — |
| Стабильность частоты | ±15 ppm при температуре от -20 до +50°C (-4 до +122°F) |
| Режим | FM |
| Каналы / управление памятью | 23 регулярных канала, 2 нечетных канала для разделения, 1 приоритетный канал с запоминанием в памяти с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | ±1.6 МГц |
| Источник питания | 12-16 В постоянного тока |
| Ток потребления / мощность | Приём: 600 мА (без сигнала)Передача: от 2.5 до 6.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 180*60*195 мм (7.09*2.36*7.68") |
| Вес | 1.8 Кг (3.97 фунта) |
| Прочие особенности | Автоматический набор номера с помощью DTMF. Опции CTCSS/PL. DCL опция. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е промежуточное: 20.935 МГц 2-е промежуточное: 455 кГц |
|---|---|
| Чувствительность | 0.25 мкВ (уровень SINAD 12 дБ) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изоляция от зеркального изображения | — |
| Выходная мощность звукового тракта / громкоговоритель | 1.5 Вт при искажении 5% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокий уровеньНизкий уровень 1.25 м: 25 Вт5 Вт Низкий уровень регулируется внутренне до 20 Вт |
|---|---|
| 1.25 м | 25 Вт |
| Система модуляции | Реактивная система |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона/разъём | ? Ом / 8-контактный (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1986-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AC-10 CD-10 KPS-7A MB-10 MC-42S MC-48 MC-55 MC-60A MC-80 MC-85 MU-1 PG-2N PG-3A PS-50 PS-430 SP-40 SP-50 SP-430 SWT-1 TU-7 VS-1 | адаптер переменного тока для CD-10 Индикатор отображения позывного сигнал Power supply. 13.8 В постоянного тока, 6 А Крепление для монтажа на автомобиле Микрофон динамический ручной с кнопками вверх/вниз Микрофон ручной с кнопками вверх/вниз и клавиатурой DTMF Телефонный микрофон ручного типа с креплением на автомобиль Штанговый микрофон для стола Микрофон для стола, всенаправленный Микрофон для стола, направленного действия Модемный блок (DCL) Кабель питания постоянного тока Фильтр линии помех постоянного тока Power supply. 13.8 В постоянного тока, 20 А Power supply. 13.8 В постоянного тока, 10 А (пиковая нагрузка 20 А) Автомобильный громкоговоритель, 4 Ом Автомобильный громкоговоритель, 8 Ом Разъём внешнего громкоговорителя Антенный тюнер CTCSS/PL устройство Синтезатор речи |
