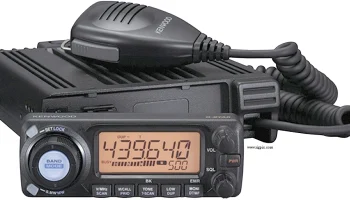

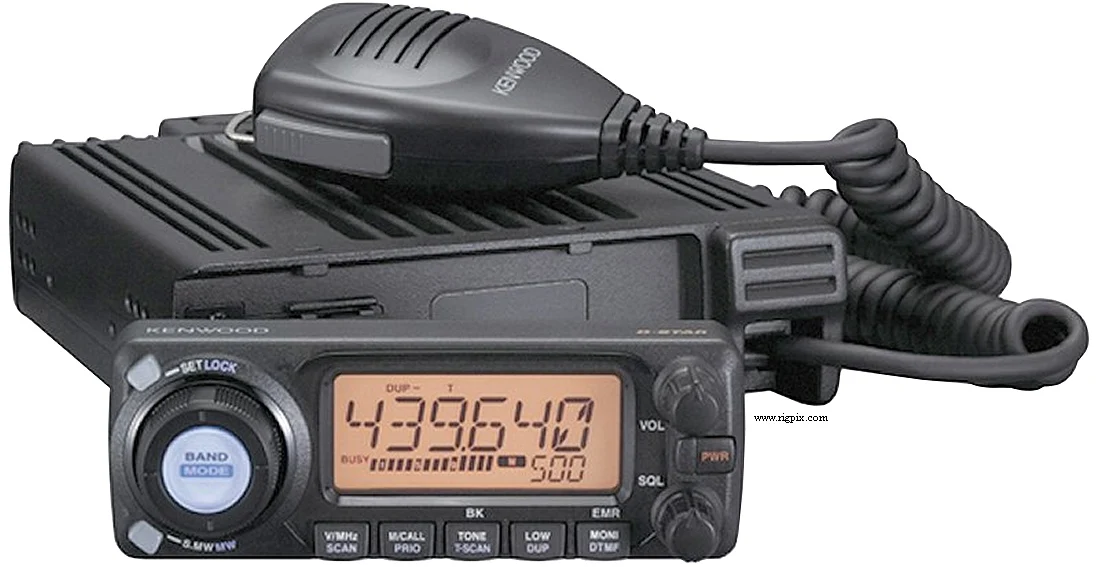

TMW-706
Источник:
ОБЩИЕ
| Тип | Любительский трансивер VHF/UHF |
|---|---|
| Диапазон частот | Японский рынок TX: 144-146 / 430-440 МГц RX: 118-174 / 230-252.9 / 255.1-261.9 / 266.1-270.9 / 275.1-379.9 / 382.1-411.9 / 415.1-550 / 834.1-859.9 / 889.1-914.9 / 960.1-999.99 МГц |
| Шаг перестройки | 5 / 6.25 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 / 200 кГц |
| Стабильность частоты | ±2.5 ppm @ -10 до +60°C (14 до 140°F) |
| Режимы работы | TX: FM / NFM / DV (D-Star)RX/TX: AM / NAM / FM / NFM / DV (D-Star) |
| Каналы / управление памятью | 500 регулярных каналов с альфа-метками 5 программных сканирующих пар 2 вызова Неразрушаемое EEPROM-хранение |
| Смещение / сдвиг ретранслятора / смещение | ±0 до 20 МГц в выбранном шаге размера |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: Макс. 1.1 АTX: Макс. 7.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | Трансивер: 141*40*185 мм (5.55*1.58*7.28") Голова: 111*40*38 мм (4.37*1.58*1.5") |
| Вес | 1.2 кг (2.65 фунта) |
| Другие особенности | CCSS/PL со сканированием тона. DTCS и DTMF. Отключаемая головка управления. Аттенюатор. Разъём для подключения модема 1200/9600 бод. Многоцветный подсветленный дисплей. Регулятор яркости. Опция GPS. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 46.05 МГц 2-я ПЧ: 450 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR): 118-174 МГц: 0.45 мкВ 230-300 МГц: 0.79 мкВ 300-500 МГц: 0.63 мкВ FM (12 дБ SINAD): 118-174 МГц: 0.18 мкВ 230-300 МГц: 0.32 мкВ 300-430 МГц: 0.22 мкВ 430-440 МГц: 0.18 мкВ 440-500 МГц: 0.22 мкВ 500-550 МГц: 0.32 мкВ 810-1000 МГц: 0.45 мкВ DV (BER 1%): 144-146 МГц: 0.35 мкВ 430-440 МГц: 0.35 мкВ |
| Избирательность | FM: 12 кГц (-6 дБ), 30 кГц (-60 дБ) NFM: 6 кГц (-6 дБ), 20 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 2 м:20 Вт10 Вт2 Вт 70 см:20 Вт10 Вт2 Вт |
|---|---|
| 2 м | 20 Вт |
| 70 см | 20 Вт |
| Модуляционная система | FM: Переменная реактивная частота модуляцииDV: GMSK |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (Модульный) |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Произведено | 2007-20xx (Отменён) |
|---|---|
| Дополнительная информация | Первая установка Kenwood D-Star от Kenwood. Хм, когда я об этом думаю, это больше похоже на Icom ID-800 с этикеткой Kenwood. У кого-нибудь есть дополнительная информация по этому поводу? |
| PG-5E SP-60 | Кабель данных. 8-контактный DIN до разъёма RS232C 9-контактного D-sub Внешний громкоговоритель |
