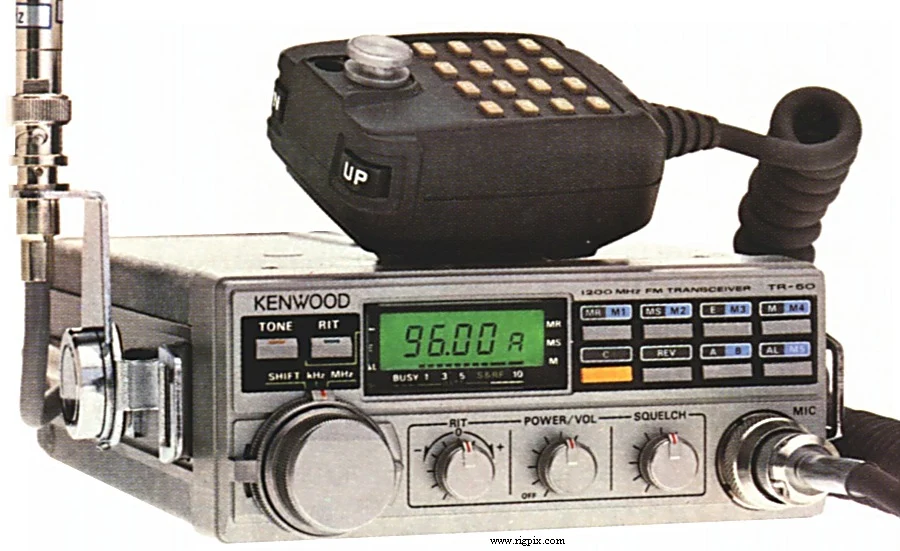

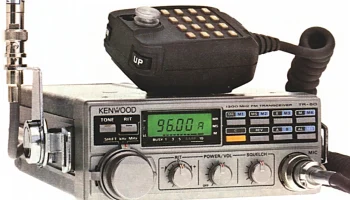

TR-50
Источник:
ОБЩИЕ
| Тип | Любительский трансивер для UHF диапазона |
|---|---|
| Диапазон частот | TX: 1260-1300 МГц RX: 1260-1300 МГц |
| Шаг перестройки | 10 / 20 кГц |
| Стабильность частоты | ±? ppm при температуре от -20 до +50°C (-4 до +122°F) |
| Режим | FM |
| Каналы / управление памятью | 5 регулярных каналов с запоминанием в RAM с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | Европа: +33 МГц (Очень странный сдвиг) США: -20 МГц |
| Источник питания | 10-14 В постоянного тока (Девять щелочных батарей или десять никель-кадмиевых батарей)или 10.3-15.9 В постоянного тока внешний (3-контактный разъем) |
| Ток потребления / мощность | RX: 180 мА (В режиме ожидания) TX: 850 мА при выходной мощности 1 Вт |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 123*51*192 мм (4.84*2.01*7.56") |
| Вес | 1.2 кг (2.65 фунта), включая батареи и антенну |
| Прочие особенности | РИТ. Повторитель тона 1750 Гц (Европа). Опция CTCSS/PL (США). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 139 МГц 2-е ПЧ: 20.935 МГц 2-я ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.3 мкВ (12 дБ SINAD) |
| Избирательность | 15 кГц (-6 дБ) 30 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 1 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | 1 Вт |
|---|---|
| Система модуляции | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (разъём с металлическим замком) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1984-198x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| MB-3 MC-55 MC-42S PB-16 PS-21 SC-10 TU-6 | Комплект для монтажа в автомобиле Микрофон с подвижными кнопками для подъёма и опускания Нi-Сd батарея Источник питания. 13.8 В постоянного тока, 4 А Мягкая сумка для переноски Устройство CTCSS/PL (только для США) |
