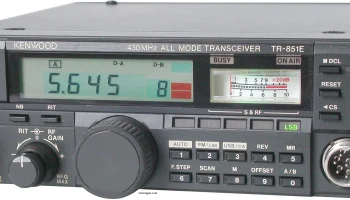

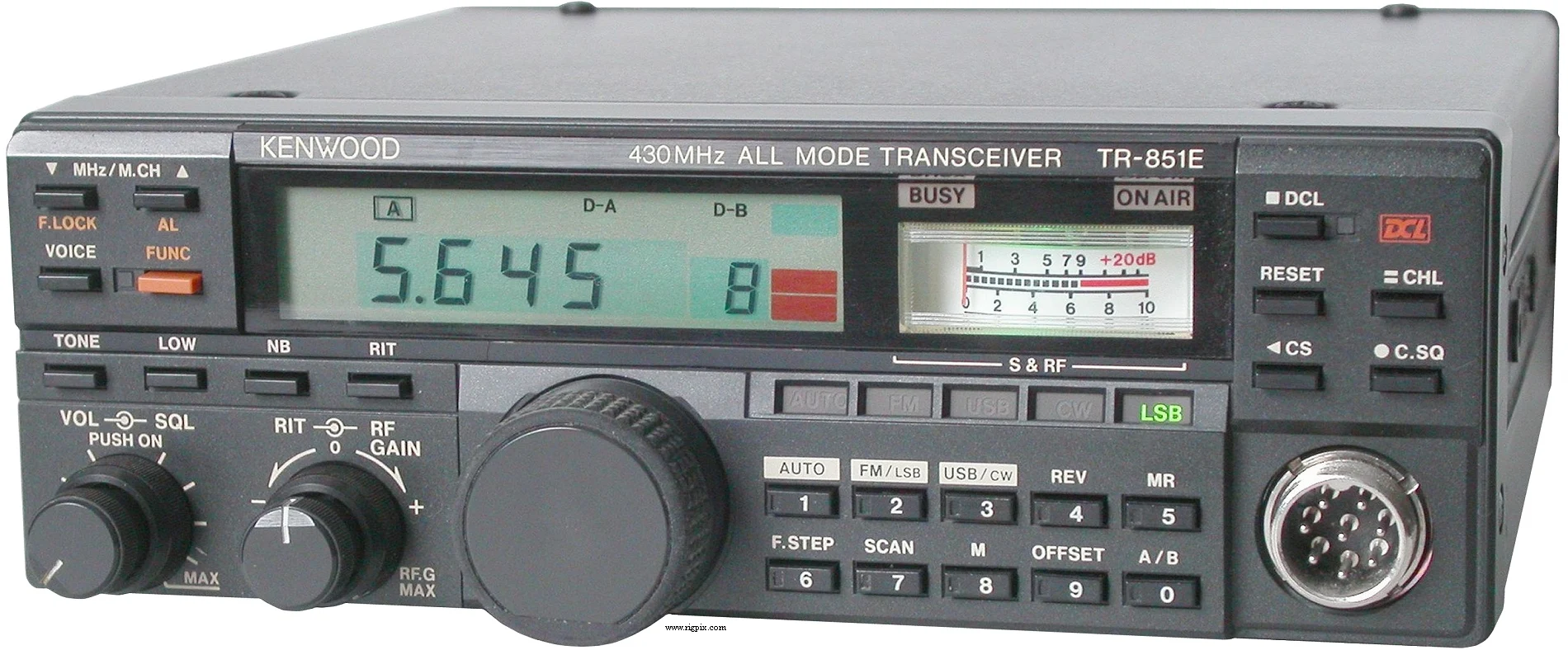

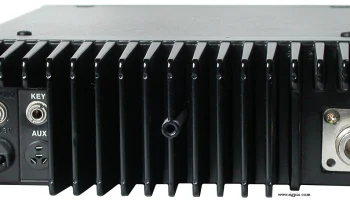

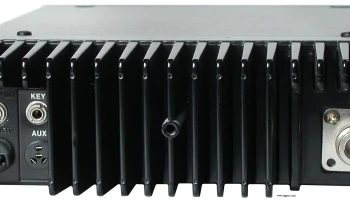

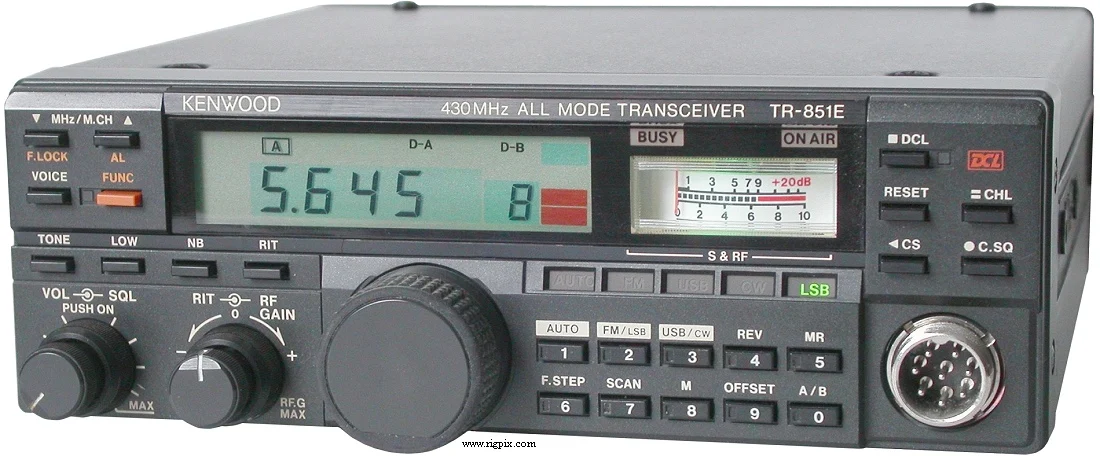

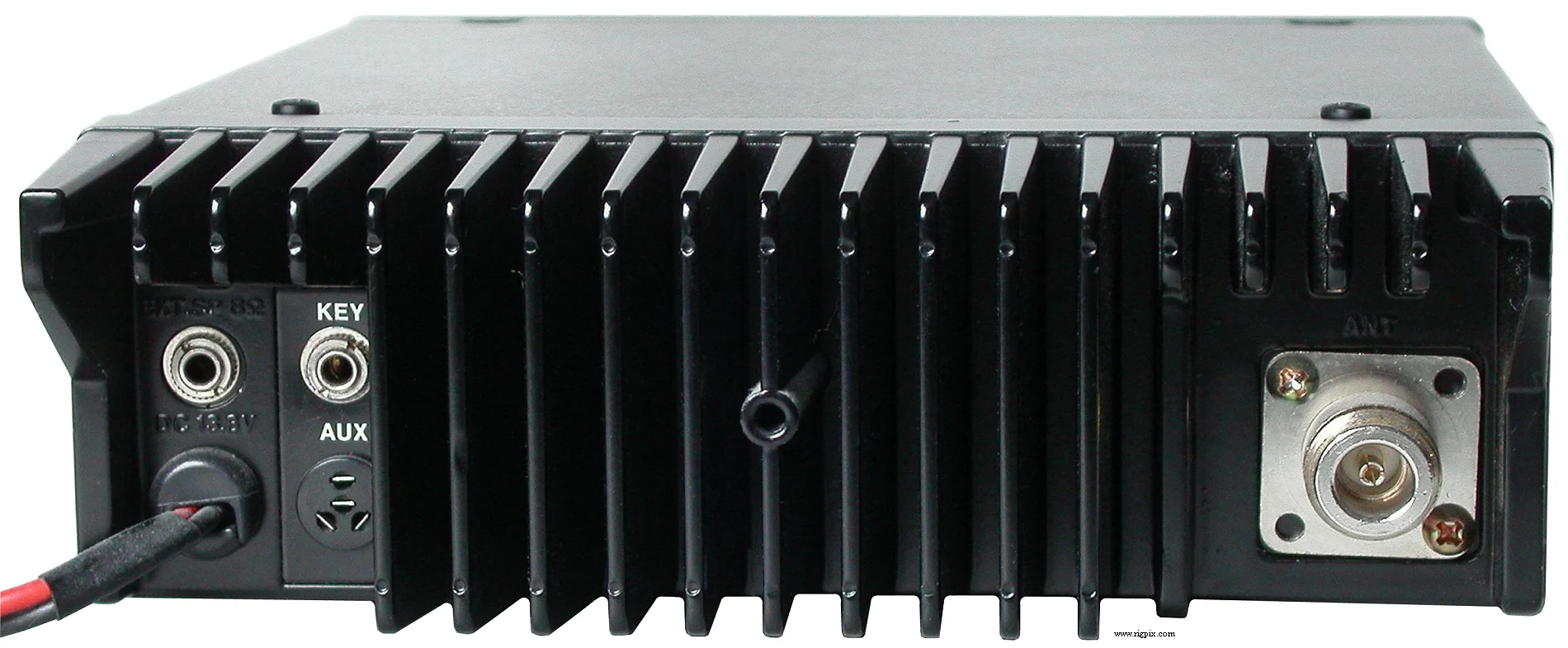

TR-851E
Источник:
ОБЩИЕ
| Тип | Любительский передатчик УВЧ |
|---|---|
| Диапазон частот | Европа TX: 430-440 МГц RX: 430-440 МГц |
| Шаг перестройки | FM: 5 / 10 кГцSSB/CW: 50 Гц, 1 / 5 кГц |
| Стабильность частоты | ±20 ppm @ -20 до +60°C (-4 до +140°F) |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | 10 регулярных 2 нечетных раздельных 1 приоритетный RAM-хранение с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | Европа: -1.6 и -7.6 МГцВеликобритания: ±1.6 |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: Макс. 1 АTX: Макс. 7.5 А |
| Импеданс антенны / разъём | 50 Ом / N-гнездо |
| Габариты (Ш*В*Г) | 180*60*215 мм (7.09*2.36*8.46") |
| Вес | 2.5 Кг (5.51 фунта) |
| Другие особенности | Примечание. Повторяющийся тон 1750 Гц. Опция DCL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (SSB/CW) Промежуточная частота: 10.695 МГц Двойной супергетеродин (FM) 1-й промежуточный: 10.695 МГц 2-й промежуточный: 455 кГц (FM) |
|---|---|
| Чувствительность | SSB/CW: Лучше чем 0.13 мкВ (10 дБ S+N/N) FM: Лучше чем 0.2 мкВ (12 дБ SINAD) |
| Избирательность | FM 12 кГц (-6 дБ)24 кГц (-60 дБ) SSB/CW 2.2 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Отношение изображения к сигналу | Лучше чем 70 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийНизкий 70 см:25 Вт5 Вт Низкий уровень регулируется внутренне от 2 до 25 Вт |
|---|---|
| 70 см | 25 Вт |
| Система модуляции | FM: Реактивная модуляцияSSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактное гнездо (металлический замок кольца) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AC-10 CD-10 HS-4 HS-5 HS-6 HS-7 MB-10 MC-42S MC-48B MC-55 MC-60A MC-80 MC-85 MU-1 PG-2N PG-3B PS-50 PS-430 SP-40 SP-50 SP-430 SWT-1 SW-100A SW-100B SW-200A SW-200B VS-1 | адаптер переменного тока для CD-10 Индикатор позывного сигнала Коммуникационные наушники, 8 Ом Коммуникационные наушники, лёгкие открытые, 8 Ом Коммуникационные наушники, улучшенные лёгкие открытые, 12.5 Ом Микро-наушники, 16 Ом Крепление для мобильного монтажа Динамический ручной микрофон с кнопками вверх/вниз Ручной микрофон с клавишами DTMF и кнопками вверх/вниз Ручной мобильный микрофон с кнопками вверх/вниз, регулировкой уровня и таймером Цифровой настольный микрофон с кнопками вверх/вниз и переключаемым импедансом Цифровой настольный микрофон (электретный) с кнопками вверх/вниз Цифровой высококлассный настольный электретный микрофон с низким срезом и уровнем измерителя Устройство цифровой голосовой связи Модемная единица цифрового голосового канала Кабель постоянного тока Линейный фильтр помех тяжёлого типа Источник постоянного тока мощностью 13.8 В, 20 А Источник постоянного тока мощностью 13.8 В, 10 А (пиковая нагрузка 20 А) Компактный мобильный громкоговоритель, 4 Ом Мобильный громкоговоритель, 8 Ом Разъёмы внешних громкоговорителей Антенный тюнер диапазона 2 метра Измеритель коэффициента стоячей волны мощности/мощности, диапазон 1.8-150 МГц Измеритель коэффициента стоячей волны мощности/мощности, диапазон 140-450 МГц Пиковый/среднеквадратичный измеритель коэффициента стоячей волны мощности/мощности, диапазон 1.8-150 МГц Пиковый/среднеквадратичный измеритель коэффициента стоячей волны мощности/мощности, диапазон 140-450 МГц Устройство синтеза голоса |
