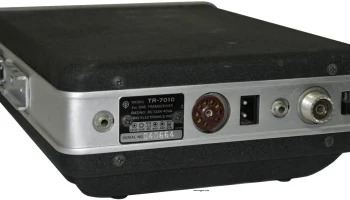

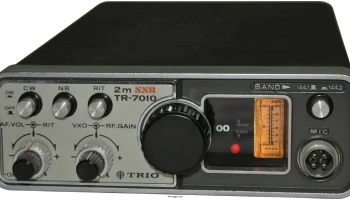

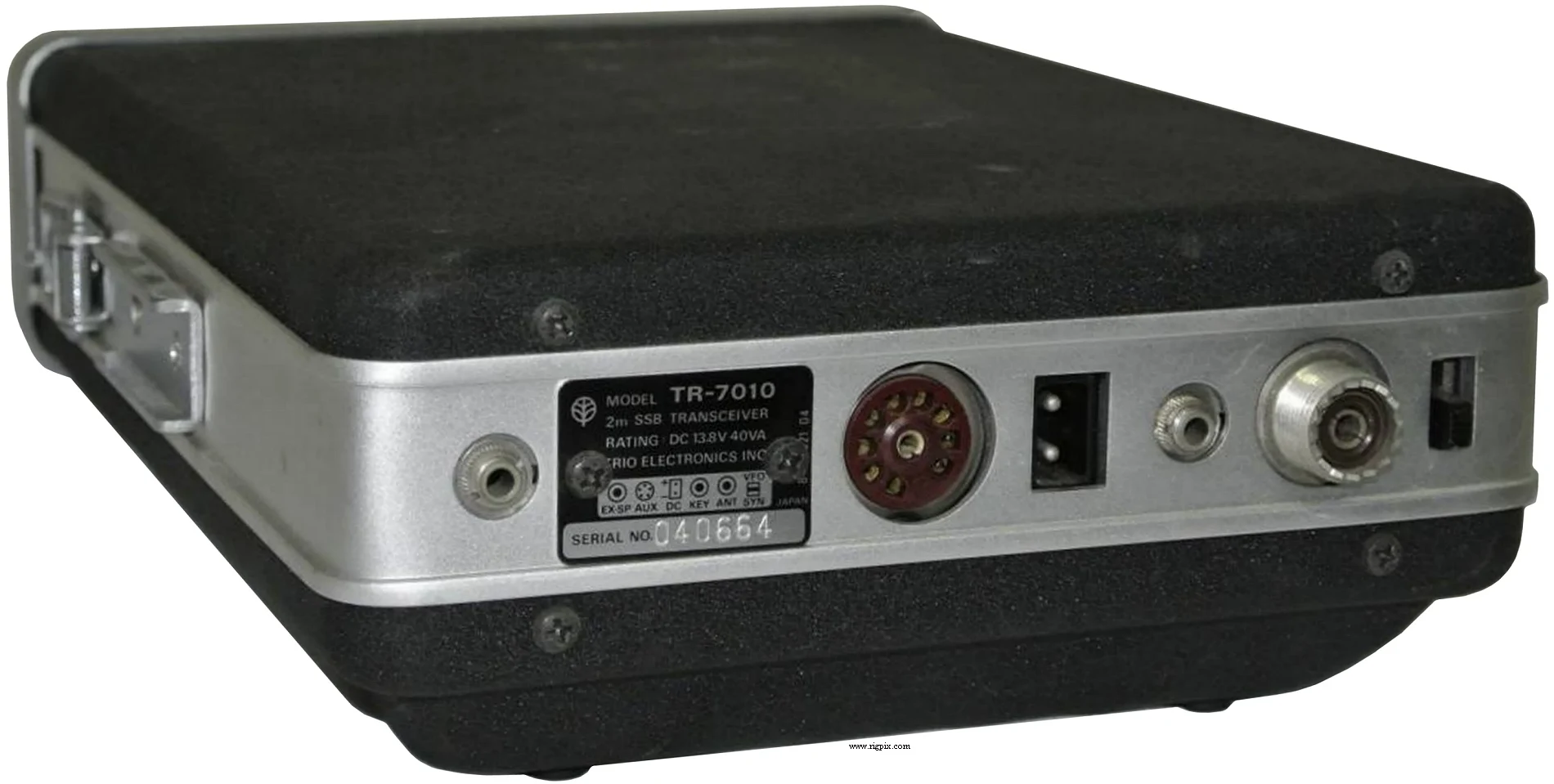

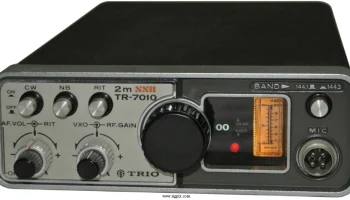

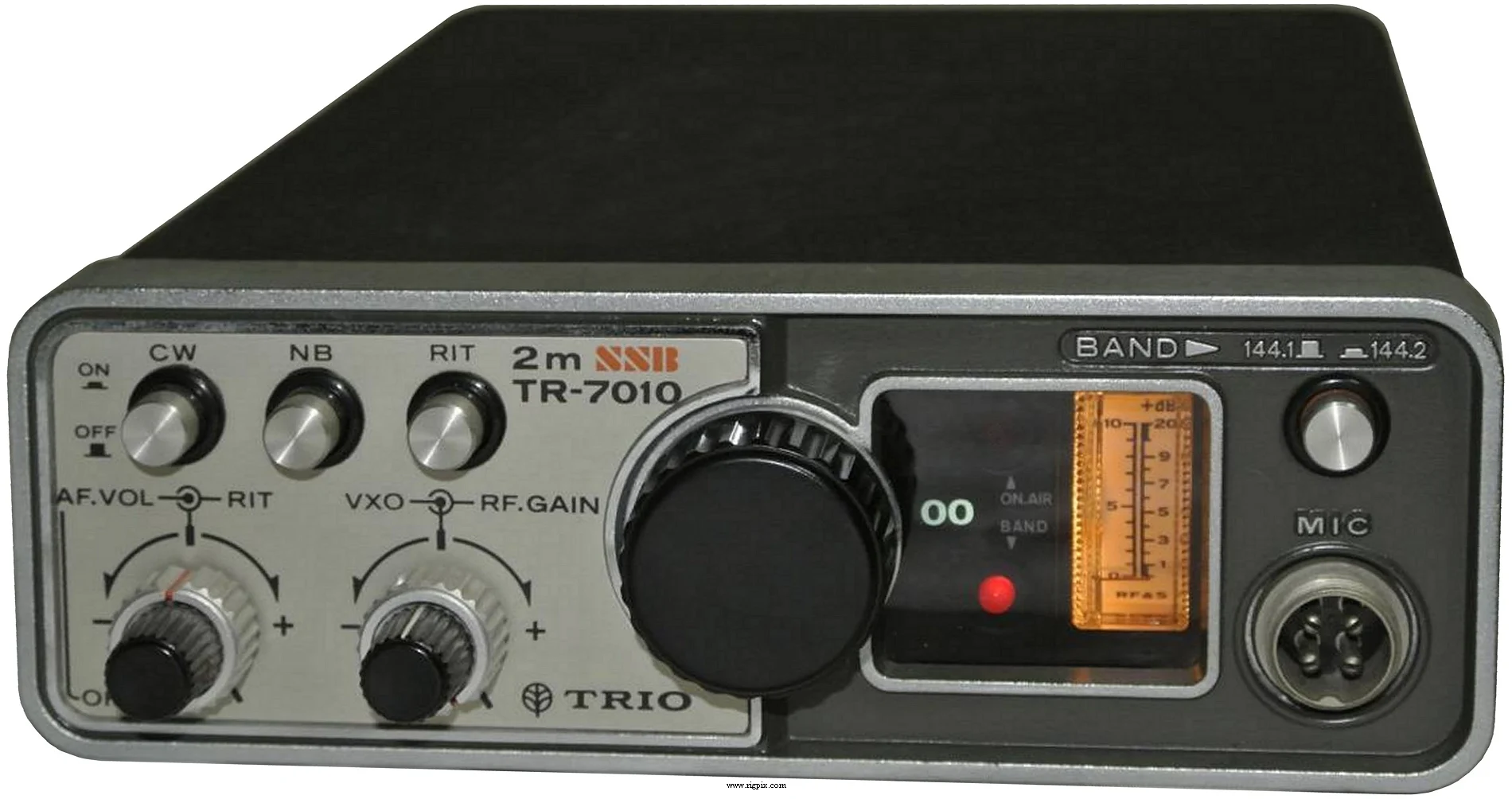

TR-7010
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса VHF |
|---|---|
| Диапазон частот | TX: 144-145 МГц RX: 144-145 МГц Заводские кристаллы для диапазона 144.100-144.295 МГц установлены изначально |
| Шаг перестройки | Канализированный шаг 5 кГц |
| Стабильность частоты | ±? ppm при температуре от -20 до +60°C (-4 до +140°F) |
| Режим работы | SSB / CW |
| Количество каналов / управление памятью | 40 |
| Смещение ретранслятора / сдвиг | Нет |
| Источник питания | 11.5-16 В постоянного тока (разъём с двумя контактами) |
| Ток потребления / мощность | При приёме: 600 мА (с подавителем шума) При передаче: максимум 3 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 180-60*240 мм (7.09*2.36*9.45") |
| Вес | 2.7 кг (5.95 фунта) |
| Другие особенности | Примечание. РИТ. VXO. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Одноканальный супергетеродин с промежуточной частотой 10.7 МГц |
|---|---|
| Чувствительность | 0.5 мкВ (соотношение сигнал/шум 10 дБ) |
| Избирательность | 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при искажении 10% / сопротивление нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ~10 Вт (входная мощность 20 Вт) |
|---|---|
| Система модуляции | Балансная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM-модуляции |
| Эмиссия побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (металлический замок с кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| VFO-40 | Внешний генератор частот |
