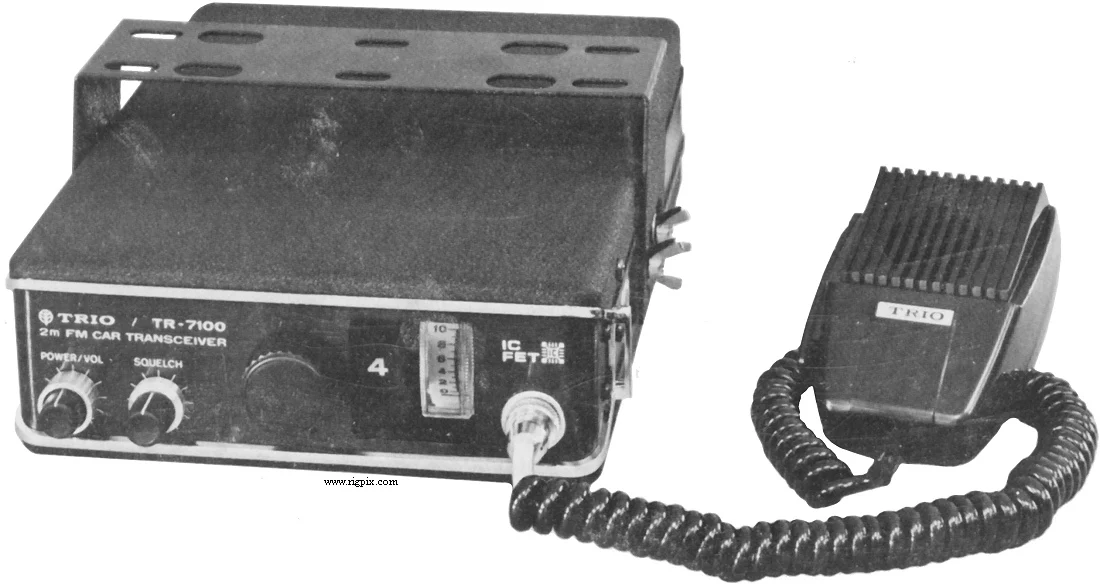

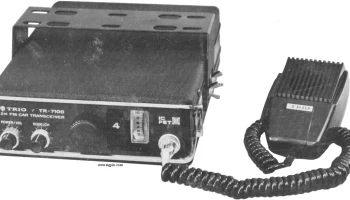

TR-7100
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса VHF |
|---|---|
| Диапазон частот | TX: 144-146 MHz RX: 144-146 MHz |
| Настройка частоты | Канализированная |
| Стабильность частоты | ±? ppm |
| Режим работы | FM |
| Количество каналов/управление памятью | 12 регулярных (два кварца на канал) |
| Смещение/смещение ретранслятора | Согласно кварцам |
| Источник питания | 12-15 В постоянного тока |
| Ток потребления/потребляемая мощность | RX: 350 мАТХ: 2.3 А |
| Импеданс антенны/разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 170*60*230 мм (6.69*2.36*9.06") |
| Вес | 2.1 Кг (4.63 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 1 мкВ (26 дБ SNR) |
| Избирательность | 25 кГц (-6 дБ) |
| Изоляция от изображения сигнала | — |
| Выходная мощность низкочастотного сигнала/выход на громкоговоритель | 700 мВт при 10%-й искажённости /? Ом |
| Разъём для внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | 10 Вт |
|---|---|
| Система модуляции | Фазовая модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±15 кГц |
| Эмиссия побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона/разъём | 500 Ом / ?-контактный (металлический замок-разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| PS-3 | Источник питания. 9-15 В постоянного тока, 2.5 А |
