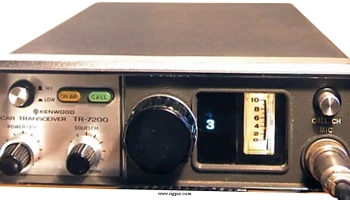

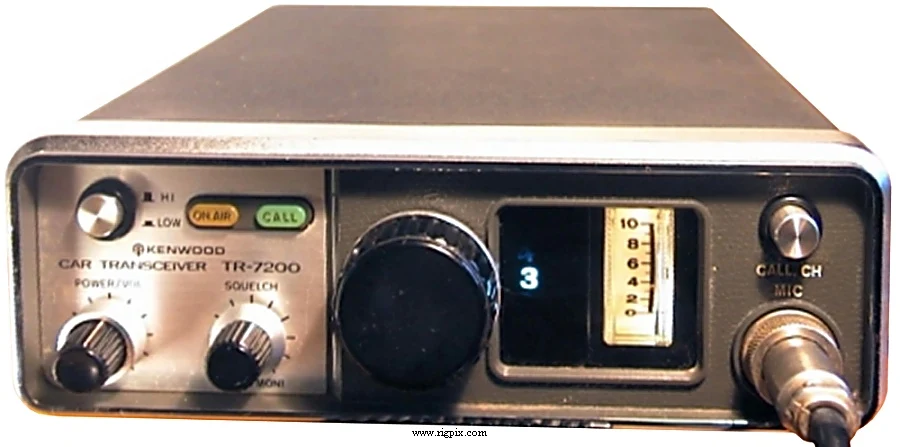

TR-7200
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-146 MHz RX: 144-146 MHz |
| Настройка | Канальная |
| Стабильность частоты | ±? ppm |
| Режимы работы | FM |
| Количество каналов / управление памятью | 23 регулярных канала (два кварца на канал) |
| Смещение ретранслятора / сдвиг | Согласно используемым кварцам |
| Источник питания | 11.5-16 В постоянного тока |
| Ток потребления / мощность | RX: 400 мА (без сигнала) TX: 1.2-2.7 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 180*60*240 мм (7.1*2.4*9.45") |
| Вес | 2.5 Кг (5.5 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 1 мкВ (26 дБ SNR) |
| Избирательность | 20 кГц (-6 дБ) 40 кГц (-60 дБ) |
| Изоляция от зеркального изображения | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокая низкая 2 м: 10 Вт 1 Вт |
|---|---|
| 2 м | 10 Вт |
| Система модуляции | Переменная реактивность фазового сдвига |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±15 кГц |
| Эмиссия побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| PS-5 | Источник питания со встроенными часами и таймером |
