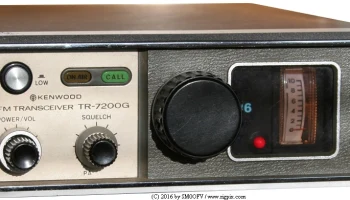

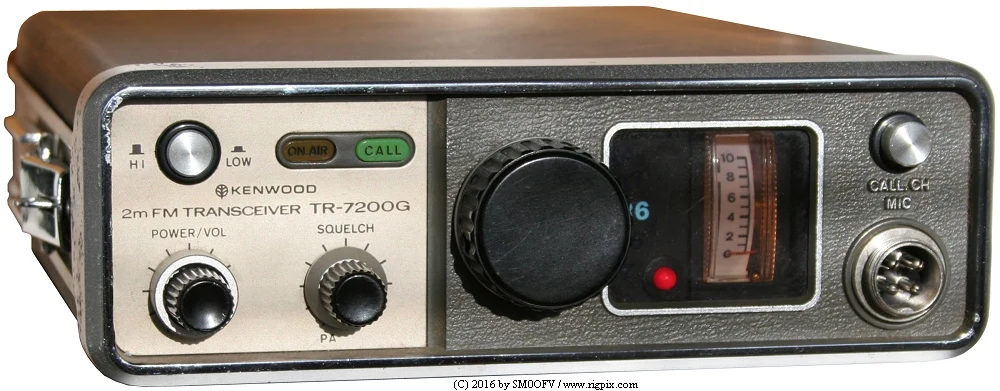

TR-7200G
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-146 MHz RX: 144-146 MHz |
| Настройка | Канализированная |
| Стабильность частоты | ±? ppm |
| Режимы работы | FM |
| Количество каналов/управление памятью | 23 регулярных канала (два кварца на канал) |
| Смещение/смещение репитера | Согласно кварцам |
| Источник питания | 11.5-16 В постоянного тока (вилка Male 2-pin jack) |
| Ток потребления/потребляемая мощность | RX: 500 мА (без сигнала) TX: 1.5-3 А |
| Импеданс антенны/разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 180*60*240 мм (7.1*2.4*9.45") |
| Вес | 2.5 Кг (5.5 фунта) |
| Прочие особенности | Тональный вызов 1750 Гц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 1 мкВ (соотношение сигнал/шум 30 дБ) |
| Чувствительность шумоподавителя | Менее 0.25 мкВ (порог) |
| Фактор шума | — |
| Избирательность | 16 кГц (-6 дБ) 32 кГц (-70 дБ) |
| Изоляция от зеркального изображения | 60 дБ |
| Выходная мощность звукового сопровождения/динамик | 1.5 Вт при искажении 10% / 8 Ом |
| Разъём внешнего динамика | TS «Миниджек» (3.5 мм), 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая низкая 2 м: 10 Вт 1 Вт |
|---|---|
| 2 м | 10 Вт |
| Система модуляции | Переменная реактивность фазового сдвига |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±7.5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона/разъём | 500 Ом / 4-контактный (мужская розетка с фиксатором кольца) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Также см. Радиостанцию Drake TR-72 Цена в Швеции 1974 года: SEK 1500:- |
| PS-5 VFO-30 VFO-30G | Источник питания со встроенными часами и таймером Внешний ГУН Внешний ГУН |
