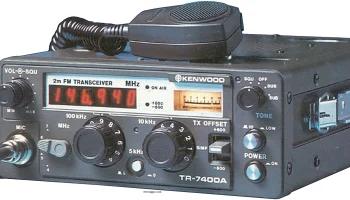

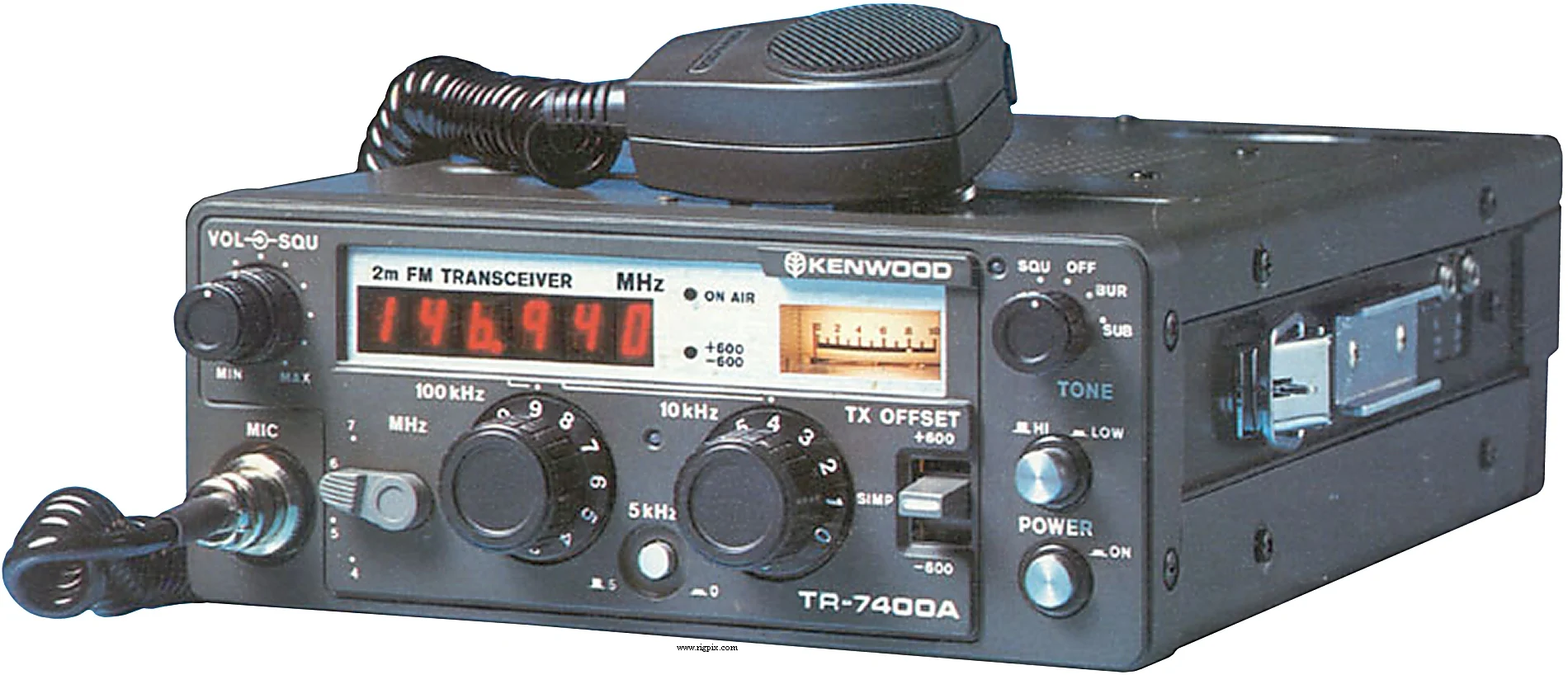

TR-7400A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | США TX: 144-148 МГц RX: 144-148 МГц |
| Шаг перестройки | 5 / 10 / 100 кГц |
| Стабильность частоты | Менее ±750 Гц при 25°C (77°F) |
| Режим | FM |
| Каналы / управление памятью | Нет |
| Смещение ретранслятора / сдвиг | ±600 кГц |
| Источник питания | 11.5-16 В постоянного тока (разъём на 2 контакта) |
| Ток потребления / мощность | При приёме: менее 1 А (без сигнала)Передача: 4.5-8 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 182*74*270 мм (7.16*2.91*10.63") |
| Вес | 2.8 Кг (6.17 фунта) |
| Прочие особенности | CTCSS/PL, DTMF и опции тонального импульса. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.4 мкВ (20 дБ затишья) |
| Избирательность | 12 кГц (-6 дБ) |
| Изоляция от изображения | 70 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при 10% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая-низкая 2 м: 25 Вт-5 Вт |
|---|---|
| 2 м | 25 Вт |
| Система модуляции | Прямая модуляция переменной реактивности |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-198x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| PS-8 | Источник питания. 13.8 В постоянного тока |
