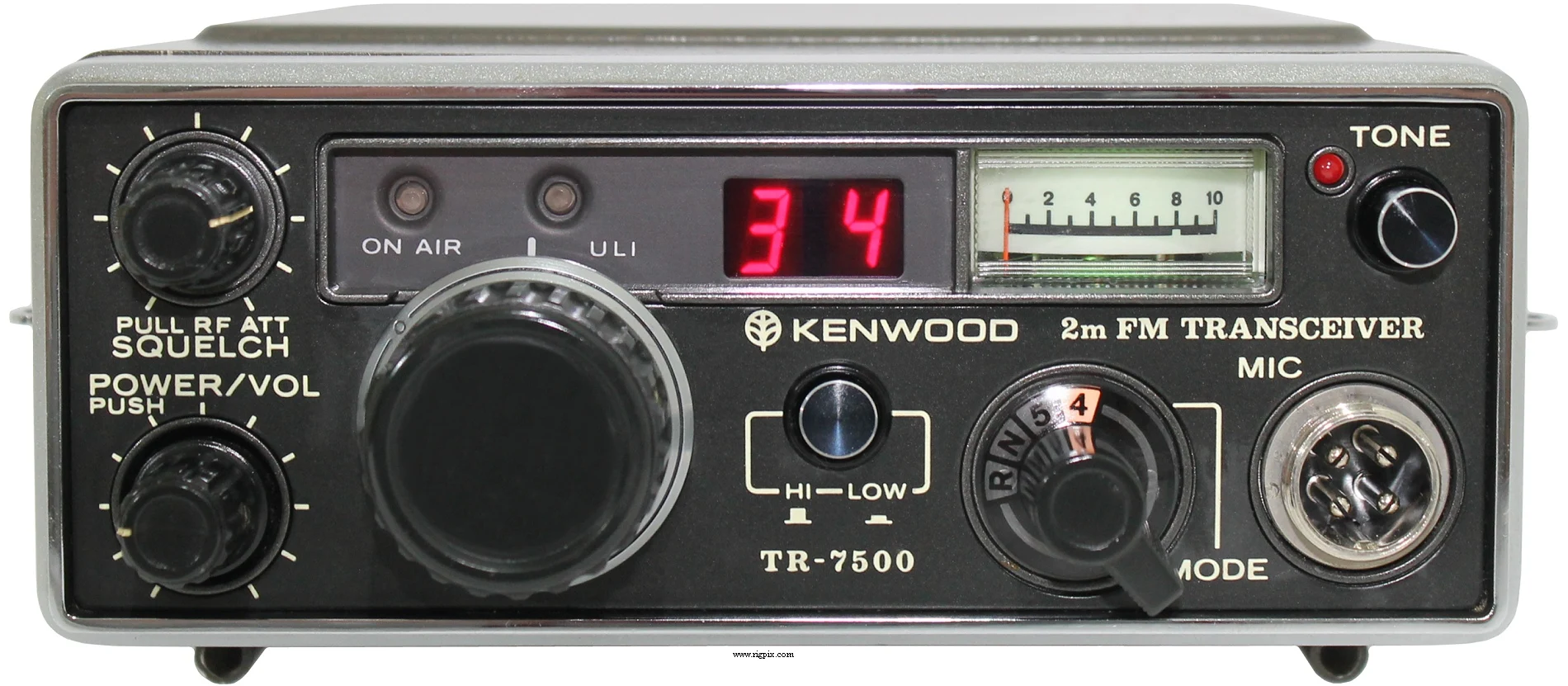

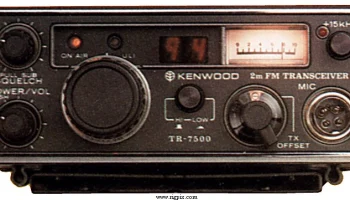

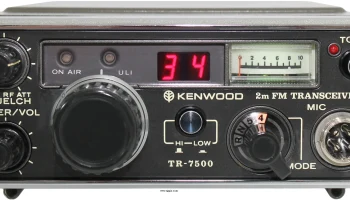

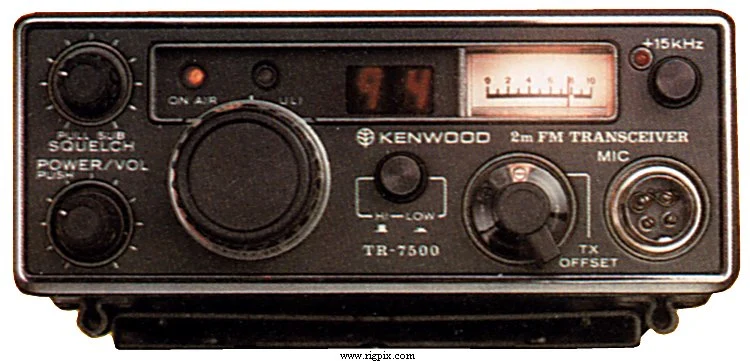

TR-7500
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса VHF |
|---|---|
| Диапазон частот | Европа TX: 145-146 МГц RX: 145-146 МГц (опция 144-145 МГц) США TX: 146-148 МГц RX: 146-148 МГц |
| Настройка частоты | Канальная |
| Стабильность частоты | Менее ±750 Гц при температуре 25°C (77°F) |
| Режим работы | FM |
| Количество каналов / управление памятью | Европа: 40 фиксированных (шаги по 25 КГц) США: 100 фиксированных плюс кнопка сдвига на 15 КГц |
| Смещение ретранслятора / сдвиг | ±600 КГц |
| Источник питания | 11.5-16 В постоянного тока (вилка Male 2-pin jack) |
| Ток потребления / мощность | Приём: 500 мА (без сигнала)Передача: 1.5-3 А |

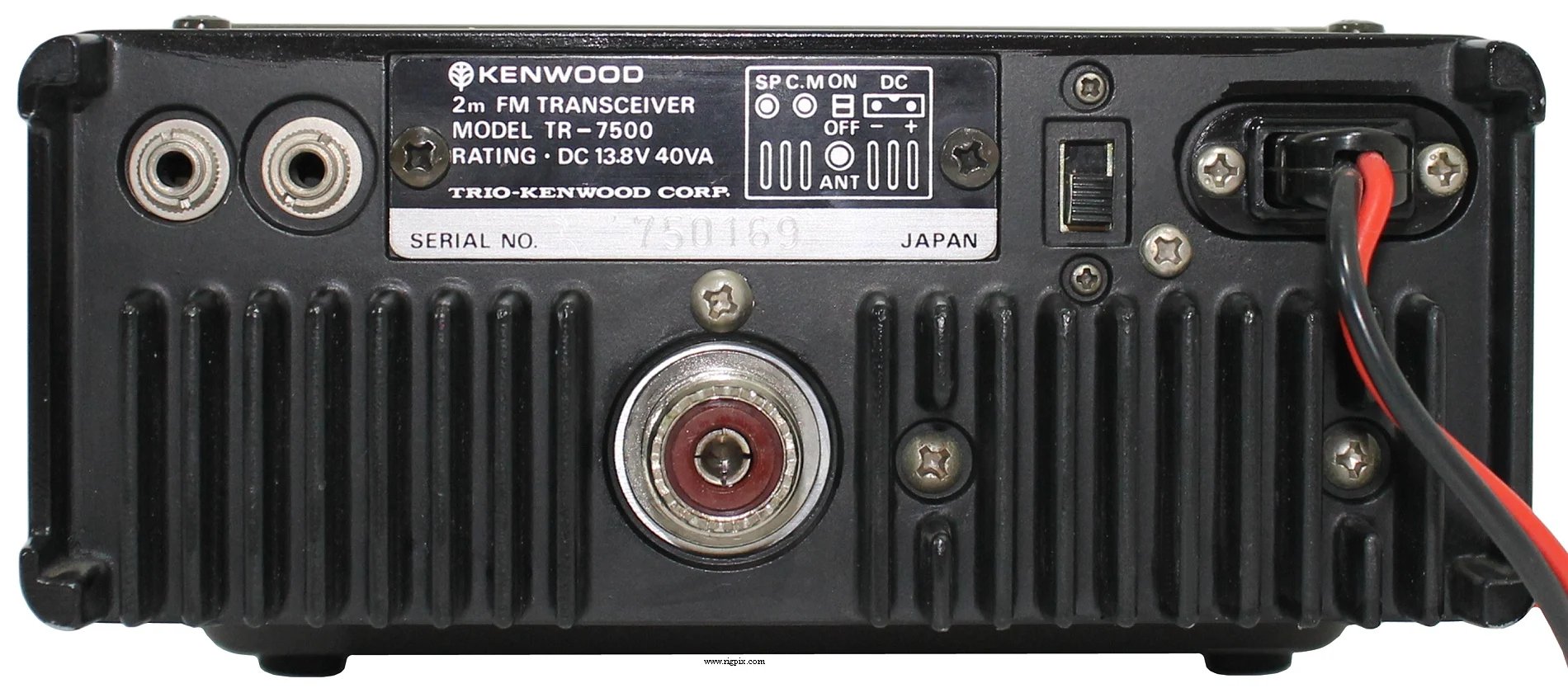

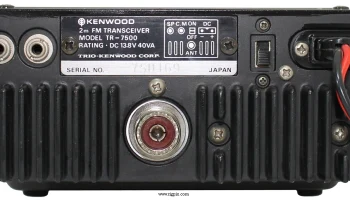

| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 152*60*234 мм (5.98*2.36*9.21") |
| Вес | 2.2 кг (4.85 фунта) |
| Другие особенности | Тональный сигнал длительностью 1750 Гц (Европа). Опционально кодер CTCSS/PL (США) |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 КГц |
|---|---|
| Чувствительность | 0.4 мкВ (20 дБ тишина) |
| Чувствительность шумоподавителя | Меньше чем 0.25 мкВ (порог) |
| Избирательность | 12 КГц (-6 дБ) |
| Изоляция от зеркального канала | 70 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при искажении 10% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокий-низкий 2 м: 10 Вт-1 Вт Низкая выходная мощность регулируется внутренне до 5 Вт |
|---|---|
| 2 м | 10 Вт |
| Модуляционная система | Прямая модуляция переменной реактивностью |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (вилка Male locking ring jack) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1977-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Великобритании в 1978 году: £225 |
| ? ME-3 PS-6 | Расширитель диапазона 144-145 МГц (только для Европы) Кодер CTCSS/PL тона (только для США) Источник питания. 13.8 В постоянного тока, 3.5 А |
